Collegamento in parallelo di UPS

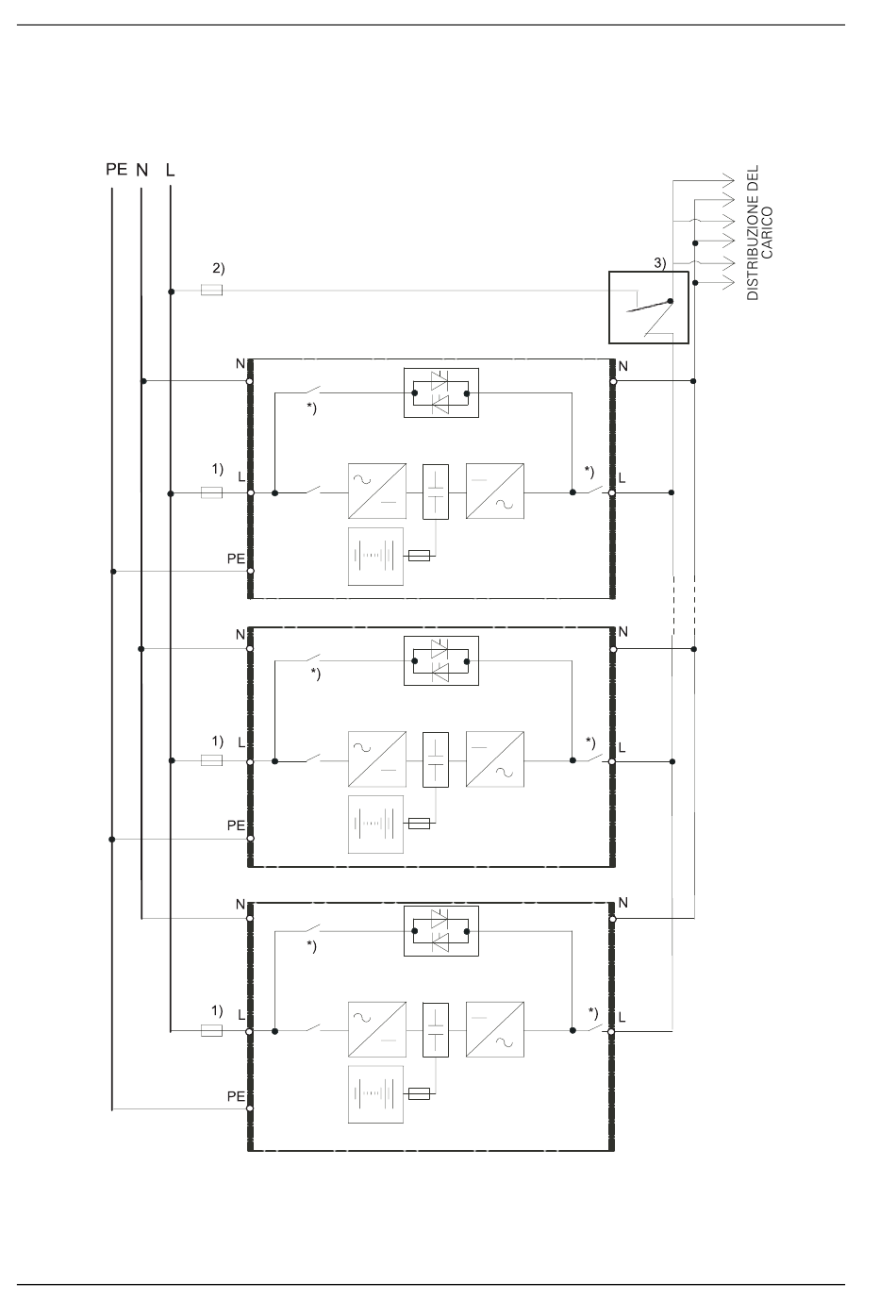

Fig. 25: Schema di sistema a 3 blocchi, ingresso monofase uscita monofase, 1 rete di
alimentazione
IT-56
1) Dimensioni utilizzate: vedi "Dispositivi di
protezione esterni"
2) Valori determinati dalle dimensioni del
bypass di servizio esterno
3) Interruttore, sezionatore a fusibili o
interruttore automatico
BY-PASS
BLOCCO 3
BY-PASS
BLOCCO 2
BY-PASS
BLOCCO 1
Manuale d'uso SU59802UM01, rev. 3/ Ultima modifica: 08/2005
CHLORIDE LINEAR Plus/RM
BY-PASS DI
SERVIZIO
ESTERNO
*) Questo interruttore non è
presente sugli UPS Linear
Plus RM. Al suo posto c'è un
normale alimentatore
d'ingresso vicino al morsetto
d'ingresso L.
