Kurma
Ortak şebeke beslemesi
Geribesleme korumalı UPS'in sadece şebeke 1 aracılığı ile beslenmesi
gerektiğinde, L (şebeke 2) ile L1 (şebeke 1) ve N (şebeke 2) ile N (şebeke 1)
müşterinin besleme dağıtım düzeni içinde bağlanmalıdır. UPS girdi
terminalleri arasında kablo köprüsü bağlanamaz.
Ana akım
şebekesi:
L/N
F (2 A)
yavaş
üfleme
Çalıştırma
Bypass tayristor kısa ise (kısa devre) ve UPS çift konversiyon modunda
işliyor ise, (çevrimiçi) aşağıdaki adımlar izlenmelidir:
• geribesleme rölesi açılır ve
• „geribesleme aktif" mesajı LCD paneli, üzerinde görüntülenir
TR-32
Contactor (MC)
Opsiyonel manyetik
kontaktör (MC)
Bobin
L Ana
akım
şebekesi
N Ana
akım
şebekesi
MC/bobin,
dışarı
MC/bobin,
içeri
N Ana akım
şebekesi, sensör

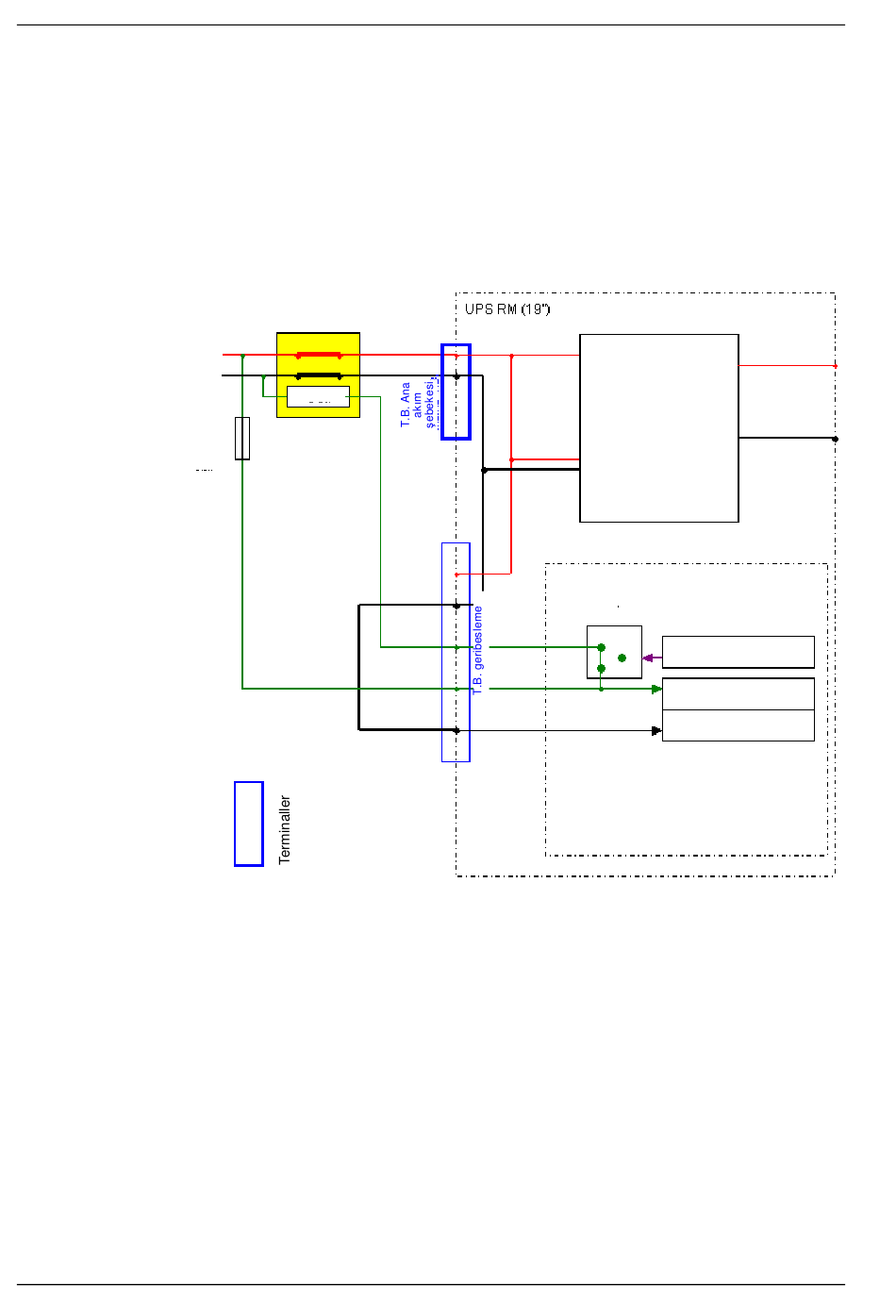

Res. 16: RM UPS 6 ve 10 kVA ve harici izolasyon cihazı
(bu örnekte, bir manyetik kontaktör (MC))
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
CHLORIDE LINEAR Plus/RM
PSDR kardı
Röle: normalde kapalı
Geribesleme etkin değil
2/L Ana akım şebekesi
sensörüne
2/N Ana akım şebekesi
sensörüne
PCB geribesleme
Çıktı/L
Çıktı/N
