Панель Управления Linear Plus
Принципы работы панели иллюстрируются на примере ИБП мощностью 10 кВА.
«Menu Down»
(Меню вниз)
«Select Esc»
(Выбрать искл)
Светодиод «ON»
(ВКЛ) (зеленый)

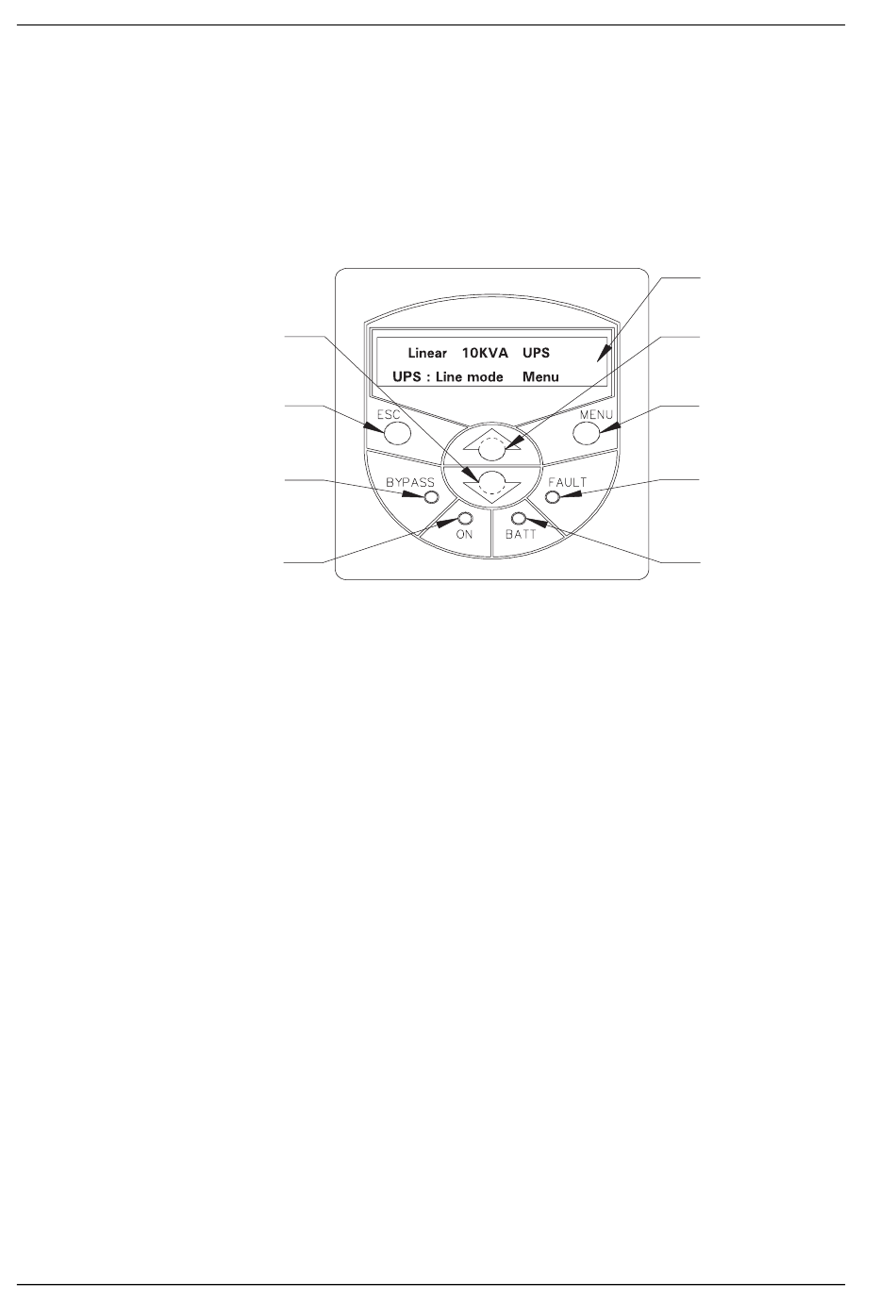

Рис. 19: Панель Управления Linear Plus
Управление и сообщения Linear Plus
Зажженные светодиодные индикаторы
Светодиод «OK» указывает на работу ИБП «в оперативном режиме»,
светодиод «BYPASS» показывает, что «Нагрузка питается от сети
посредством автоматического шунта»,
светодиод «BATTERY» показывает, что «Нагрузка питается от
аккумулятора».
Мигающие светодиодные индикаторы
Если светодиод «BYPASS» мигает, то это означает, что «Резервная
сеть питания (шунт) вышла за пределы допустимого значения».
Не следует подавать команду на «выключение» ИБП либо выполнять
«Переход из рабочего режима в режим шунта» в этом состоянии,
потому что питание нагрузки при этом будет прервано.
На дисплее имеется следующая структура окон. Каждое окно имеет
свой номер (см. Рис. 20). Нажатием кнопок «Menu up» или «Menu
down» и «Select» можно прокручивать различные окна.
RU-36
Кнопка
Кнопка
Светодиод
«BYPASS»
(БАЙПАС)
(желтый)
Руководство пользователя SU59802UM01, rev. 3/ Последнее изменение: 08/2005
CHLORIDE LINEAR Plus/RM
Дисплей
Кнопка «Menu
Up» (Меню
вверх)
Кнопка «Select
Menu» (Выбрать
меню)
Светодиод
«Fault»
(Неисправность)
(красный)
Светодиод
«BATT» (АККУМ)
(красный)
