Kurma
UPS için terminal blokları
3 pozisyonlu bakım anahtarı çıktı kesicisini kapsar. Geri besleme Koruması
kontrol terminalleri aynı zamanda arka panel üzerine de yerleştirilmişlerdir..

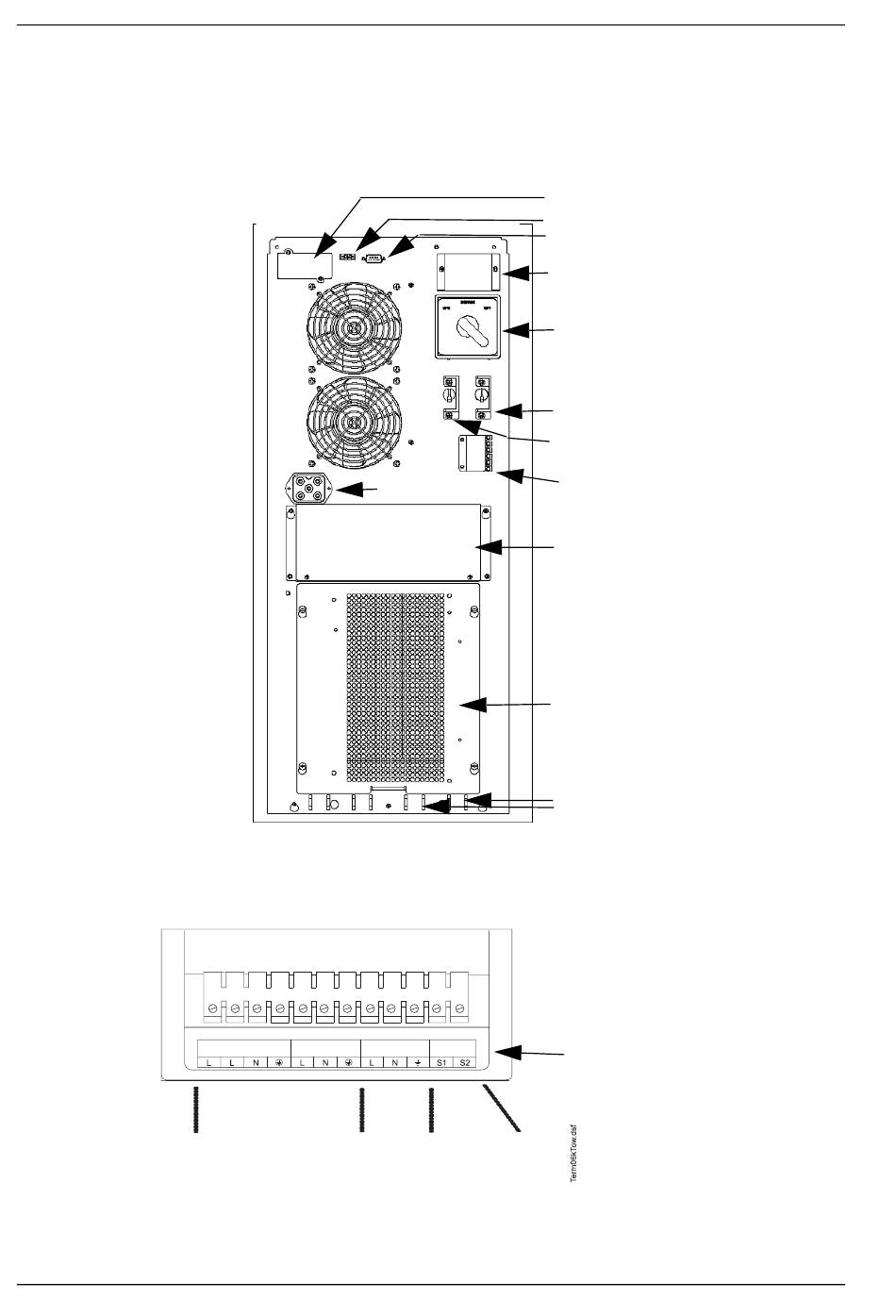

Res. 9: Arkadan bakışLinear Plus 6 kVA
Res. 10: Terminaller Linear Plus 6 kVA
TR-24
Fanlar
Şebeke 1 Şebeke 2
Çıktı
Girdi Çıktı
Terminal Alanı
Girdi devre kesici (şebeke 1)
Girdi devre kesici (Yedek / şebeke 2)
Dış akü
Paralel
bağlama
Paralel
bağlama
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
CHLORIDE LINEAR Plus/RM
COM arayüz yarığı (opsiyon kard)
ESD kontakları
Arayüz COM 3
Paralel işlem için portlar
(emniyet karteri arkası
3 pozisyonlu bakım anahtarı çıktı
anahtarını kapsar (emniyet karteri
gösterilmemiştir)
Geribesleme koruma terminalleri
Terminal alanı (emniyet karteri arkası)
Bu panel arkasında yedek şarjör için Yer
Kablo fiksajı
Not:
Tek blok: S1-S2 bağlayınız
Paralel çalışma: S1-S2 köprüsünü açınız
)
