Aygıtı çalıştırma
Linear Plus kontrol paneli
Panonun ana detaylarını göstermek amacı ile, UPS 10 KvA üzerinde
açıklayıcı bir metin gözlenembilecektir.
"Menu Down"
"Select Esc"
"BYPASS"
LED (sarı)

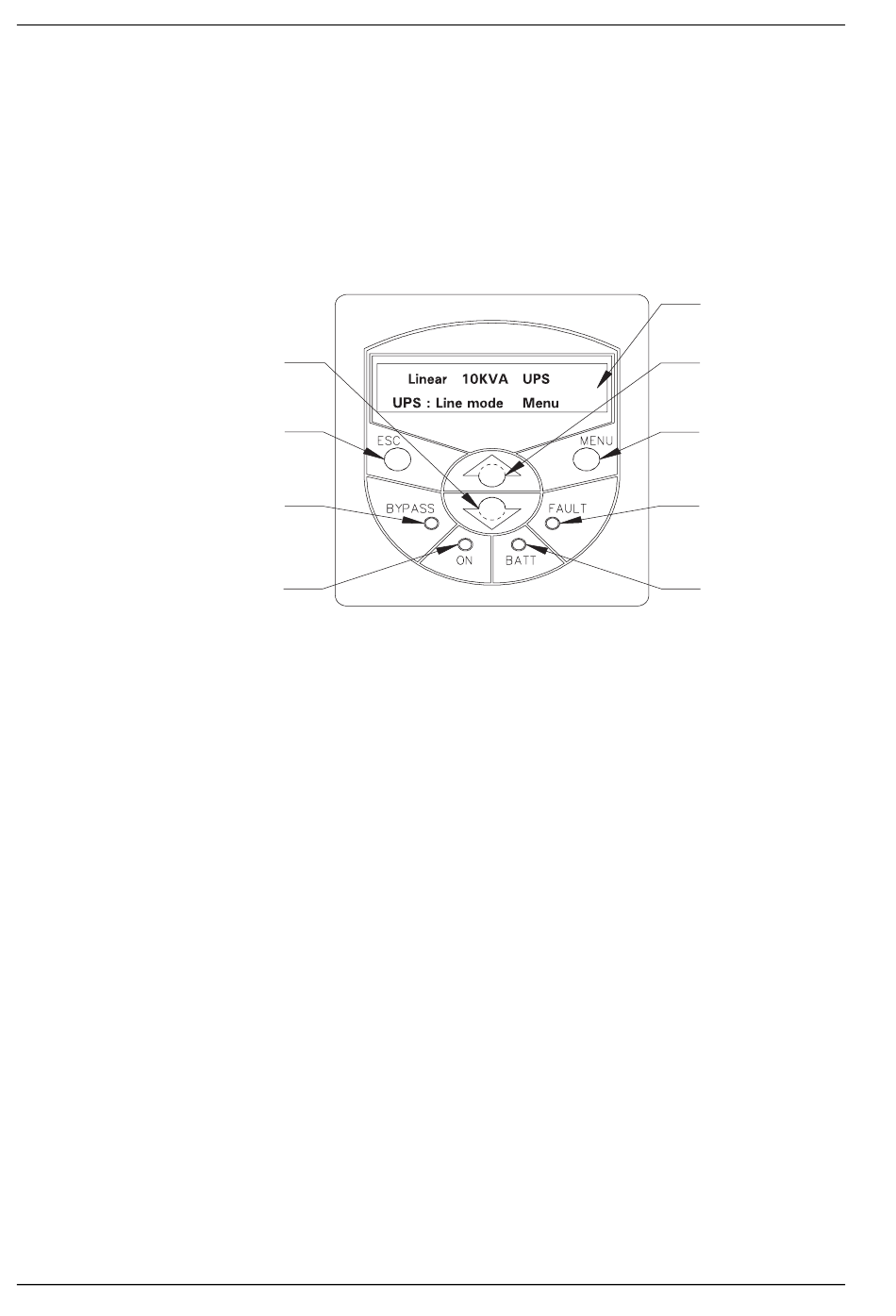

Res. 19: Linear Plus kontrol paneli
Linear Plus Kontrol ve mesajlar
LED sinyalleri açık
LED "OK" "UPS ONLINE" çalışma halinde olduğunu gösteriri,
LED "BYPASS" "Yükün by-pass otomatik şebeke tarafından beslendiğini"
gösterir,
LED "BATTERY" "Yükün akü tarafından beslendiğini gösterir".
LED Yanıp sönen sinyaller
LED "BYPASS" yanıp sönmesi, "Yedek besleme şebekesinin (bypass)
tölerans seviyesinin dışında olduğunu" gösteririr.
Bu durumda iken UPS i "kapat" veya
komutlarını vermeyiniz, aksi taktirde yük beslenemez duruma gelir.
Ekran aşağıda belirtilen pencereleri içerir. Her pencere kendine ait bir sayı
sahibidir (bak Res. 20). "Menu up" veya "Menu down" ve "Select"
butonlarına basıldığında, çeşitli menüler arasında gezinmek mümkündür.
TR-36
Tuşu
Tuşu
"ON" LED
(yeşil)
CHLORIDE LINEAR Plus/RM
"Online dan bypassa" geçiş
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
Ekran
"Menü Yukarı"
Tuşu
"Select Menu"
Butonu
"Fault" LED
(kırmızı)
"BATT" LED
(kırmızı)
