CHLORIDE LINEAR Plus/RM
Dış elektrik bağlantıları
Dış elektrik bağlantılarına erişimi sağlamak için, UPS ünitesinin arka koruma
panelinin kaldırılması gerekir. Kabloların bağlantısını gerçekleştirdikten
sonra, bunları pozisyonlarında sabit tutacak kablo kıskaçlarından
geçirilmeleri gerekir. Öncelikle topraklama kablosunun bağlanması gerekir.
Tehlike
Panelleri kaldırmadan önce UPS ünitesinin izole edilmiş olduğundan
emin olun.

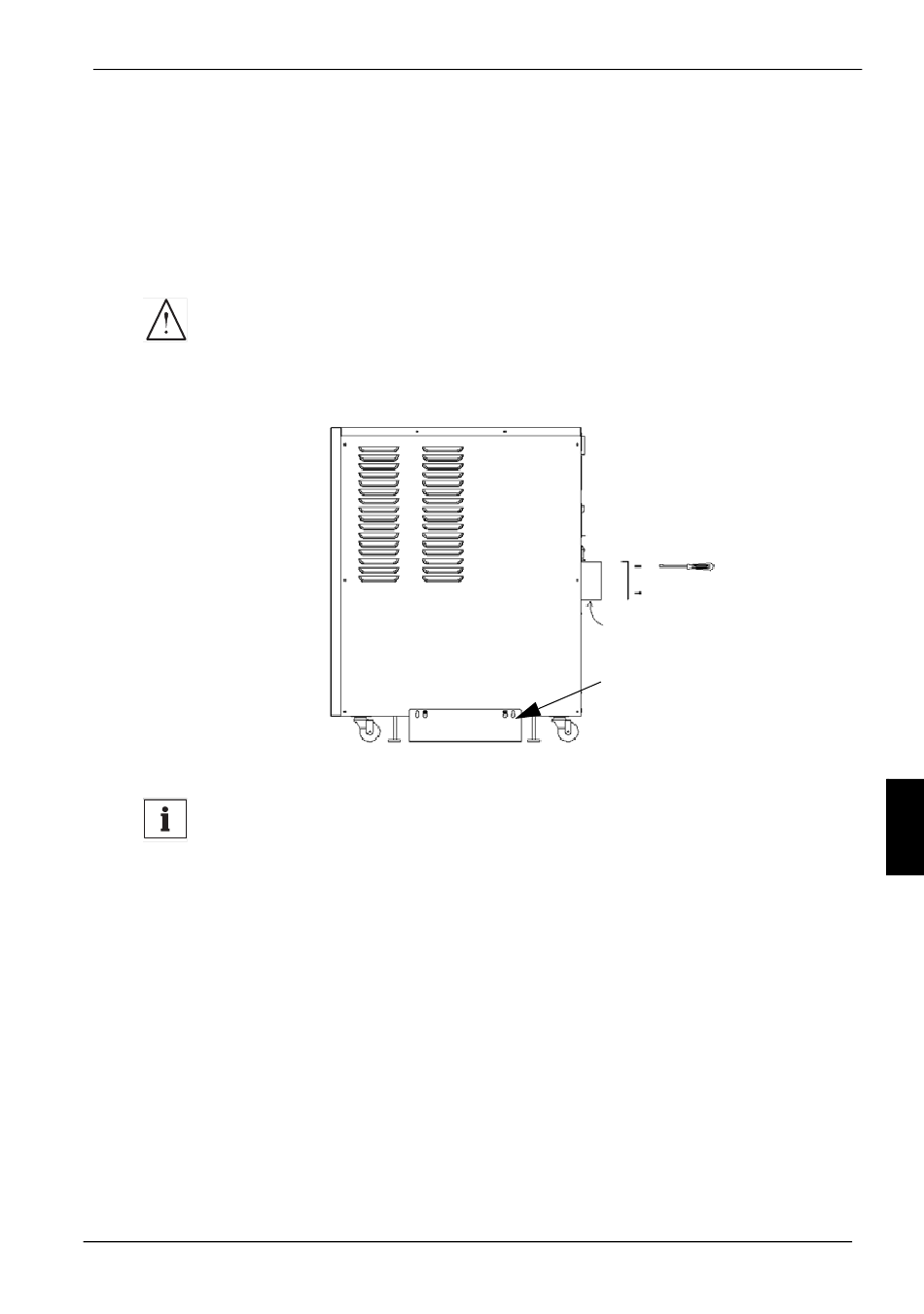

Res. 8: Linear Plus 6 ve 10kVA yandan bakış
Not
Kurma işlemi tamamlandığında, UPS ünitesinin donatılmış olduğu özel
dikey kayma ayakları aracılığı ile arzu edilen pozisyonda sabitlenmiş
olması gerekir.
Şebeke ve yük bağlantısı
Şebeke beslemesini UPS (Linear Plus 6 kVA bak Res. 10 sayfa TR-24 ve
10 kVA için bak Res. 11 sayfa TR-25) girdi terminallerine bağlayınız. Linear
Plus 10kVA 1-faz şebekeden besleniyor ise Gerilim altındaki fazı L1
girdisine bağlayınız. 3 fazı şebekeden besleniyor ise, fazları L1,L2,L3'e
bağlayınız. UPS Linear Plus 10 kVA, UPS'e 1 veya 3 faz beslemesinin
bağlanmış olduğunu algılayan otomatik algılama ile donatılmıştır.
Paralel konfigürasyonların bağlantısı: bölümüne bakınız "UPS ünitelerini
paralel bağlama" sayfa TR -55.
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
ARKA PANEL
KABLO GİRİŞİ
L şeklindeki prpfili
çıkartrınız
Kurma
T
R
TR-23
