Installation
Type d'ASI
Entrée
Tableau 9: Fusibles ou coupe-circuits
Remarque
Si une armoire de batteries externe est présente, la placer à côté de
l'armoire de l'ASI. Lorsque cette option est fournie par Chloride, elle
comprend les dispositifs de protection et des câbles de section adaptée.
Si les batteries proviennent d'autres fournisseurs, il est conseillé au
client de contacter le service d'assistance technique pour le
dimensionnement correct des dispositifs de protection et des câbles
d'interconnexion.
Installation des dispositifs de protection
différentielle

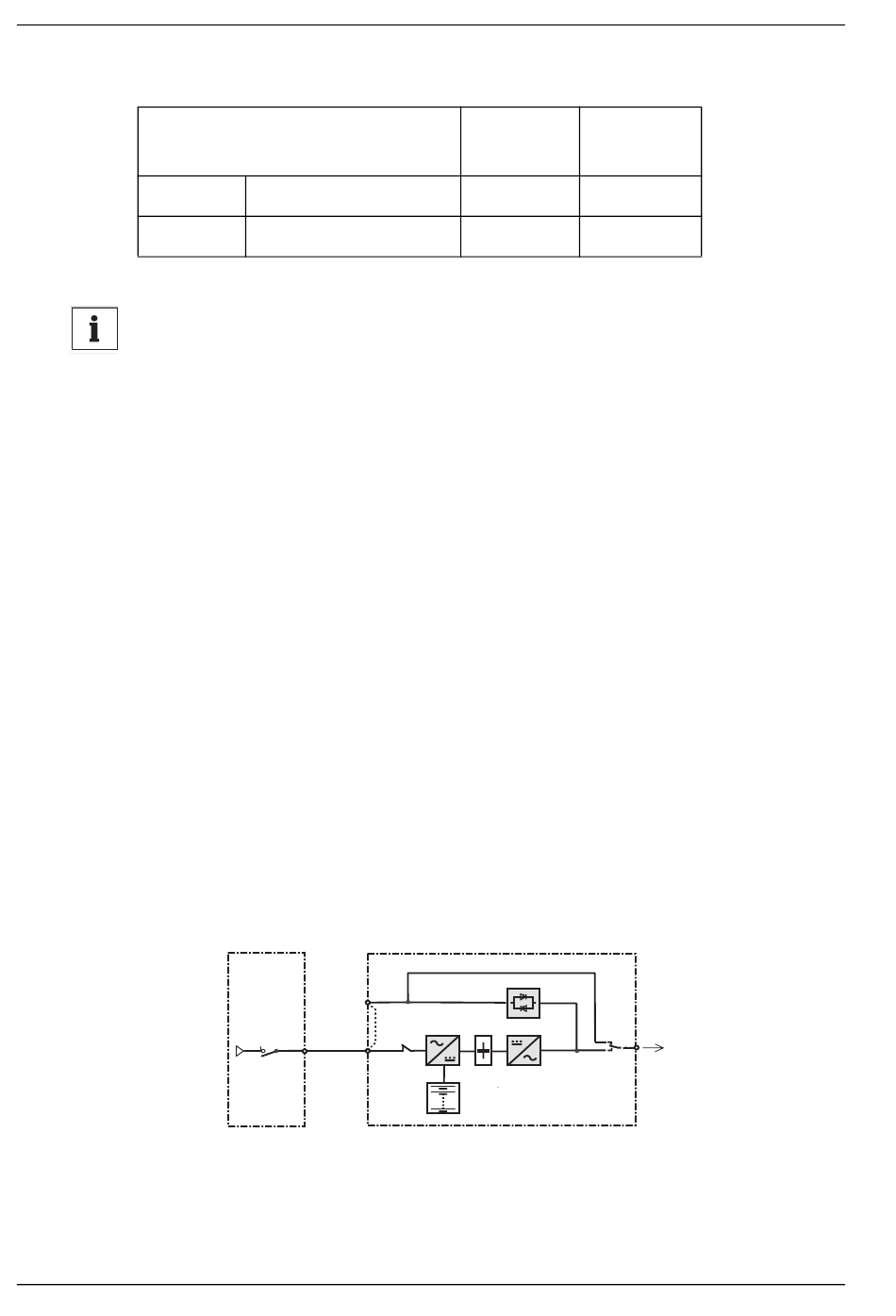

La figure Figure 7 représente le mode d'installation des coupe-circuits
différentiels.
Pour éviter les perturbations de fonctionnement, les dispositifs de
protection différentielle doivent :
• avoir un courant différentiel nominal NON INFÉRIEUR à 100 mA
• être du type SÉLECTIF (intervention retardée)
• être de Type A
D1 =
Disjoncteur différentiel
Fig. 7: Configuration standard
FR-22
Fusible / A
Coupe-circuit/ A
Linear Plus
L
L
D1
Manuel d'utilisation SU59802UM01, rév.3/ Dernière modification: 08/2005
CHLORIDE LINEAR Plus/RM
Linear Plus Linear Plus
RM 6 kVA RM 10 kVA
25 50
32 50
L
CHARGE
