Chloride Linear Plus RM Benutzerhandbuch Seite 559

CHLORIDE LINEAR Plus/RM
SGN pim 5 üzerinde
2, 3 ve 7 pimleri için sinyal toprağı.
RXD pim 2 üzerinde ve TXD pim 3 üzerinde
Uyumlu RS 232 sinyallerinin alınması ve iletilmesi.
COM arayüz yarığı
COM arayüz yarığı muhtelif arayüz kartları ile teçhiz edilebilir. Detaylı tanım,
opsiyon olarak sağlanılabilecek arayüz kartlarının eklerinde içerilir.
Mevcut arayüz kartları:
- Aygıtı bir ağa bağlamak için SNMP – adaptörü (ManageUPS Net), voltajsız
kontaklar adaptörü veya
- UPS ünitesinin LIFE süpervizyonuna entegre edilmesi için LIFE.net
adaptörü. Opsiyon ile ikmal edilmiş – kurma kılavuzunda belirtilenlere dikkat
gösteriniz.
- SIC kardı voltajsız kontaklar
Aşağıda, gerilimsiz kontakların kardının işlevleri gösterilmektedir. Opsiyonel
COM1 arayüz gerilimsiz sinyal kontakları, kapatma girdisi ve yalıtılmış
yardımcı besleme öngörür (12 VDC, 50 mA).

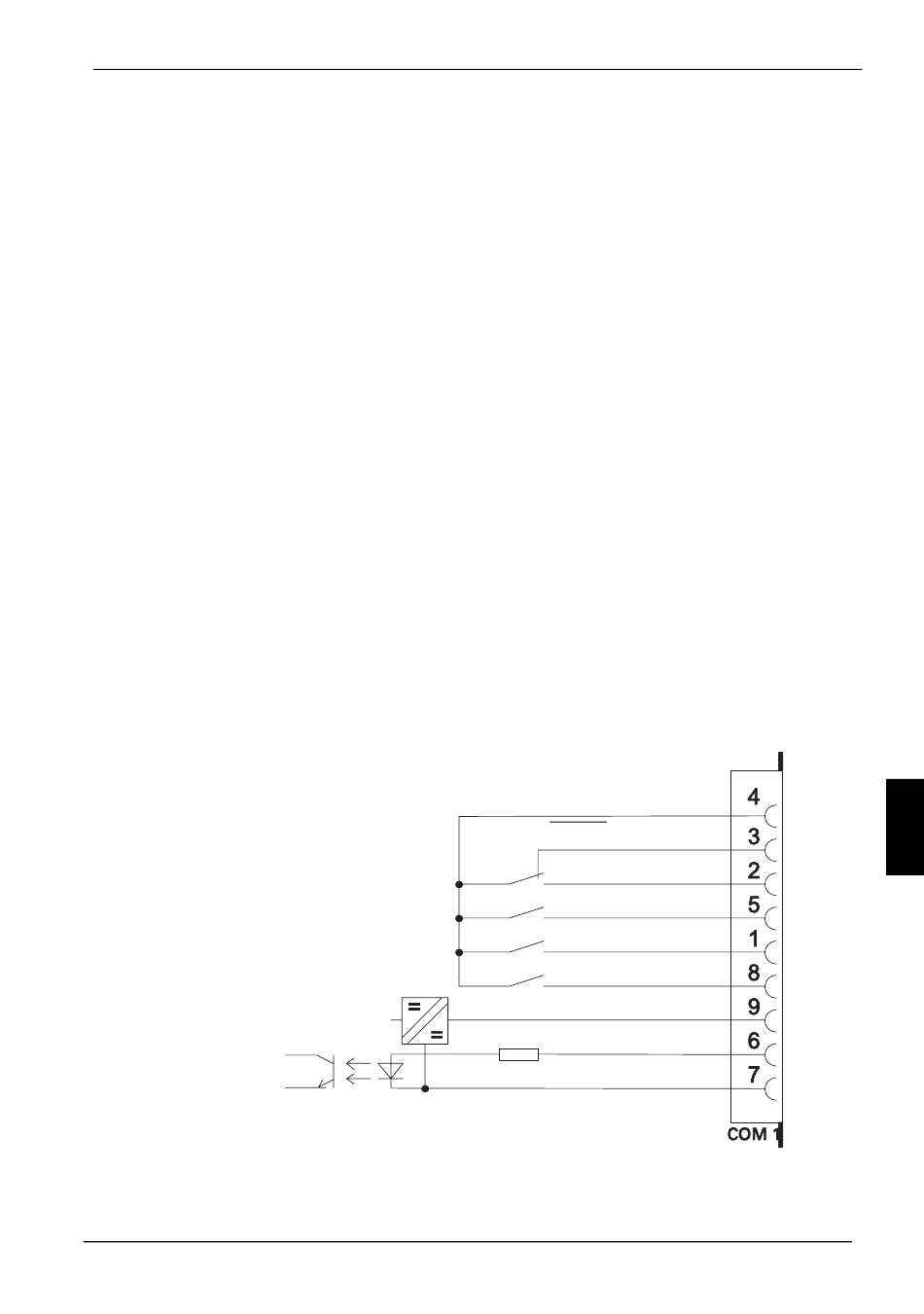

Res. 29: Arayüz COM 1
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
COMMON
AC FAIL
AC FAIL
BATT LOW
BY-PASS AKTİF
SUM ALARM
12V
INV SHUTDOWN
GND
Arayüzler
T
R
TR-63
