CHLORIDE LINEAR Plus/RM
3 pozisyonlu bakım anahtarı çıktı kesicisi işlevini kapsar. Geri besleme
koruması kontrol terminalleri arka taraftadır.
Fanlar

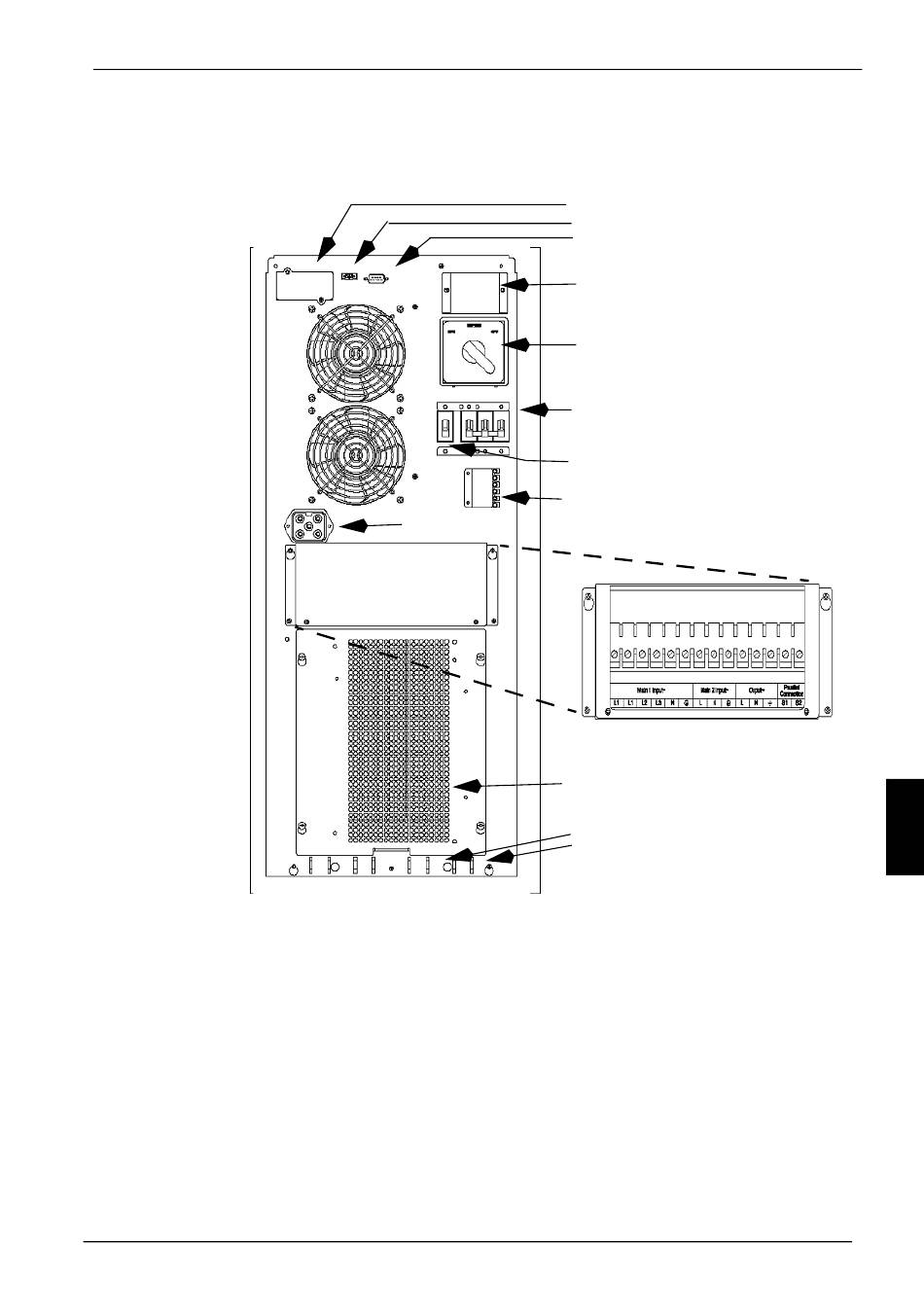

Res. 11: Arkadan bakış Linear Plus 10 kVA
Aşağıdaki resim Rackmount BP 10 kVA akü genişletmesi ile, Linear Plus
RM 6 kVA ve 10 kVA ünitelerini göstermektedir.
Rackmount BP 10 kVA akü uzatmasını Linear Plus RM 10 kVA ile
bağlamak için akü kablosunu (16) sokete (9) ve bir akü uzatma soketine(13)
takın.
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
Dış akü konektörü
Terminal alanı (emniyet karteri
arkası)
COM arayüz yarığı (opsiyon kard)
ESD kontakları
Arayüz COM 3
Paralel işlem için portlar (emniyet
karteri arkası)
3-pozisyonlu bakım anahtarı (emniyet
karteri gösterilmemiştir). Çıktı
anahtarı entegre edilmiştir
Girdi 3-faz. devre kesici (şebeke 1)
Girdi devre kesici (Yedek /
şebeke 2)
Geribesleme koruması için terminaller
Bu panel arkasında yedek akü şarjörü
için yer
Kablo fiksajı
Kurma
T
R
