CHLORIDE LINEAR Plus/RM

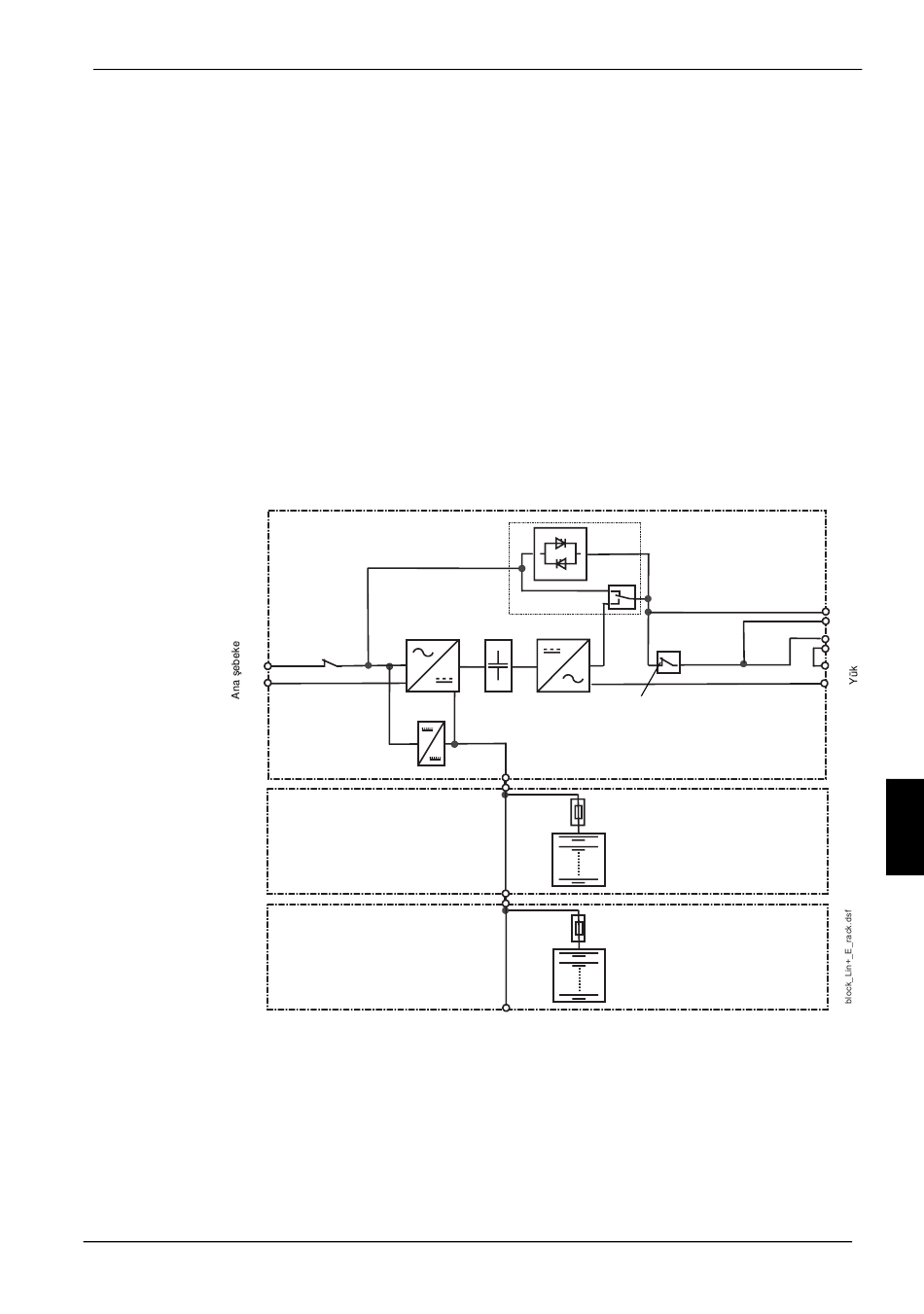

Blok diyagram Linear Plus RM (RM UPS)
Linear Plus RM 6 kVA ve 10 kVA aşağıdaki başlıca unsurlardan oluşur:
• ana şebeke beslemesi
• doğrultucu/güçlendirici, inverter ve akü şarjörü
• Elektronik bypass
• girdi anahtarı
• Paralel kontaktör
• EPO kablolanmış
• geribesleme koruma lojiği
Akü rakları dışarıda bulunur.
L
N
Res. 18: Linear Plus RM 6 kVA / 10 kVA komponentlerine bakış
Kullanıcı El Kitabı SU59802UM01, rev. 3/ Son değişiklik: 08/2005
Redresör/
Booster
Şarj aleti
UPS rak
Akü rakı
Akü rakı
Elektronik bypass
İnverter
Kapasite
Paralel bağlama anahtarı
Köprü S1/S2: paralel işlemede açık
Akü sigortası
Akü
Akü sigortası
Akü
Dış akü
