Installazione
Tipo di UPS
Ingresso
Tabella 9: Fusibili o interruttori automatici
Nota
L'armadio batterie esterno, se presente, deve essere posto accanto
all'armadio dell'UPS. Quando un'opzione di questo tipo è fornita da
Chloride essa è completa di dispositivi di protezione e cavi di sezione
adeguata. Se le batterie provengono da altri fornitori, è consigliabile
contattare il servizio di assistenza tecnica ai clienti per il corretto
dimensionamento dei dispositivi di protezione e dei cavi di collegamento.
Installazione degli interruttori differenziali

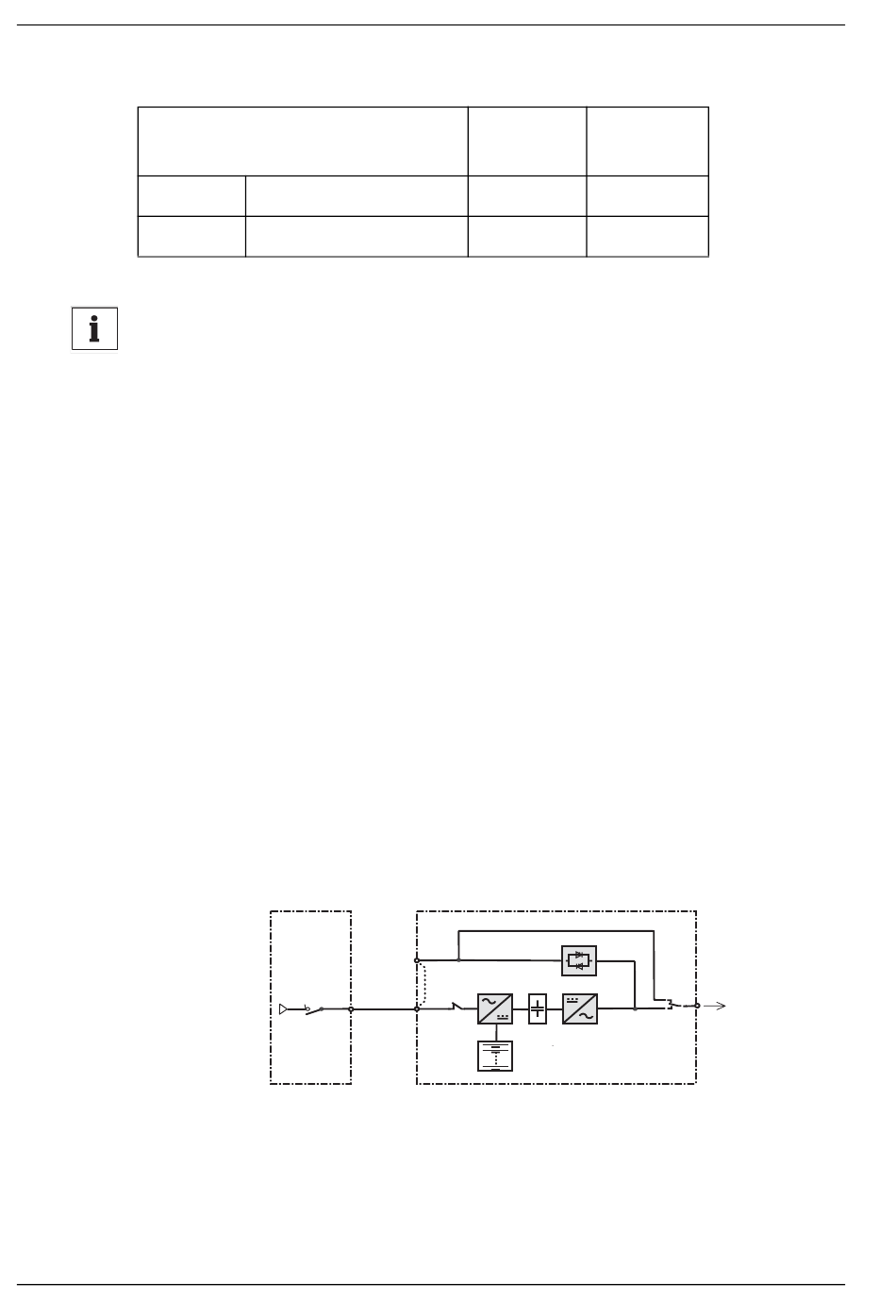

Fig. 7 illustra il metodo di installazione degli interruttori differenziali.
Al fine di evitare interventi indesiderati, le eventuali protezioni differenziali
devono
• avere una corrente differenziale nominale NON INFERIORE A 100mA
• essere del tipo SELETTIVO (ad intervento ritardato)
• essere del tipo A
Fig. 7: Configurazione standard
IT-22
Fusibile / A
Interruttore automatico / A
L
D1
L
D1 =
Interruttore differenziale
CHLORIDE LINEAR Plus/RM
Linear Plus
RM 6 kVA
25
32
Linear Plus
Manuale d'uso SU59802UM01, rev. 3/ Ultima modifica: 08/2005
Linear Plus
RM 10 kVA
50
50
L
CARICO
