L'interruttore di manutenzione a 3 posizioni comprende le funzioni
dell'interruttore di uscita. La morsettiera di controllo della protezione
backfeed si trova sul lato posteriore.
ventilatori

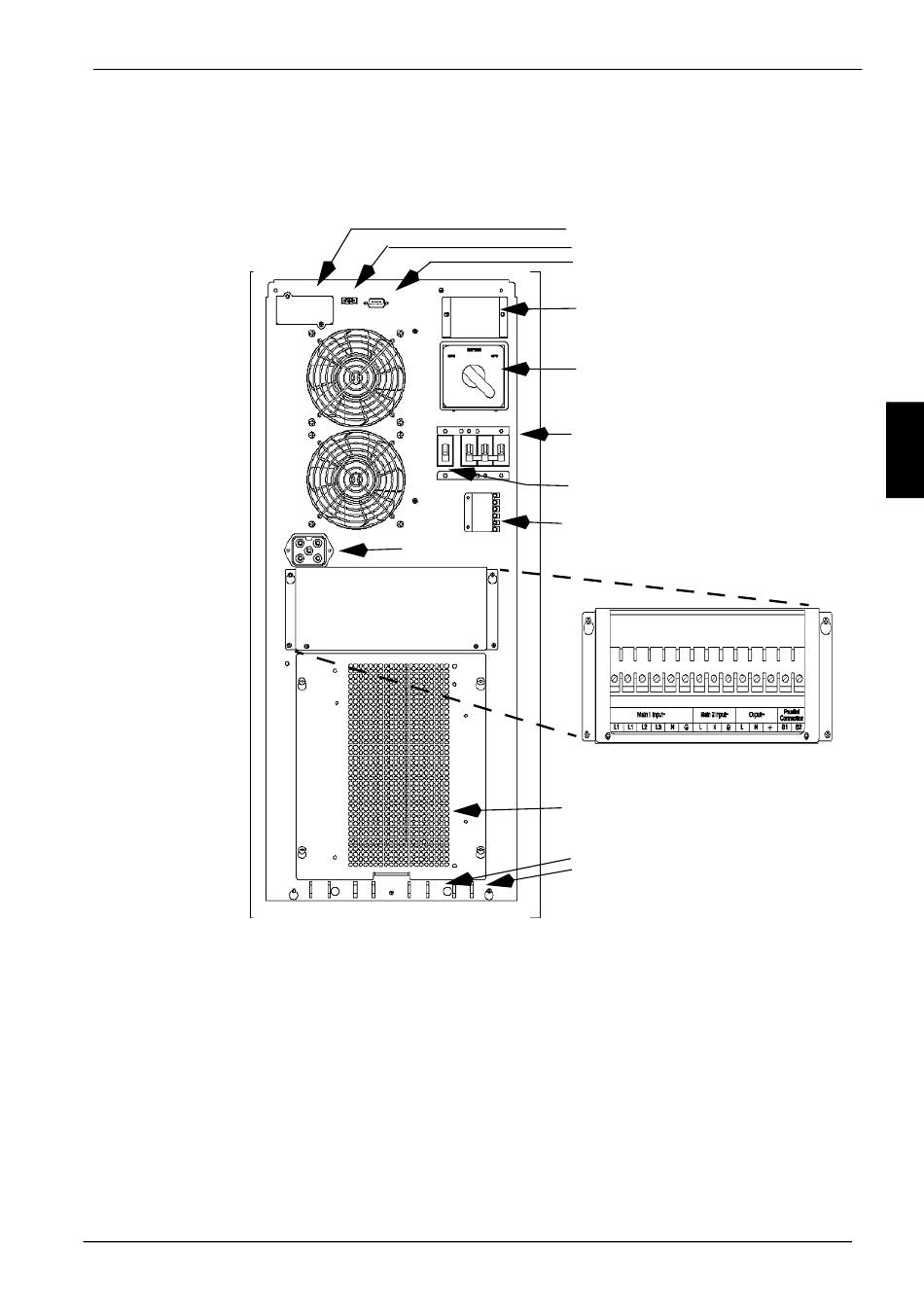

Fig. 11: Vista posteriore Linear Plus 10 kVA
La figura seguente mostra le unità Linear Plus RM 6 kVA e 10 kVA con
estensione della batteria Rackmount BP 10 kVA.
Per collegare l'estensione della batteria Rackmount BP 10 kVA al
Linear Plus RM 10 kVA inserire il cavo della batteria (16) nella presa (9) e in
una presa di estensione della batteria (13).
Manuale d'uso SU59802UM01, rev. 3/ Ultima modifica: 08/2005
Connettore batteria
esterno
Zona morsetti (dietro il carter di
sicurezza)
Slot interfaccia COM (scheda opzionale)
Contatti ESD
Interfaccia COM 3
Porte per funzionamento in parallelo
(dietro il carter di sicurezza)
Interruttore di manutenzione a 3
posizioni (il carter di sicurezza non è
illustrato). Interruttore di uscita
integrato
Ingresso trifase interruttore automatico (rete 1)
Interruttore automatico d'ingresso (riserva /
rete 2)
Morsettiera di controllo backfeed
Spazio per carica batteria supplementare
dietro questo pannello
Fissaggio dei cavi
