CHLORIDE LINEAR Plus/RM
El conmutador de mantenimiento de 3 posiciones incluye la función del
interruptor de salida. Los terminales de control de la protección contra
retornos de tensión se encuentran en el lado trasero.
Ventiladores

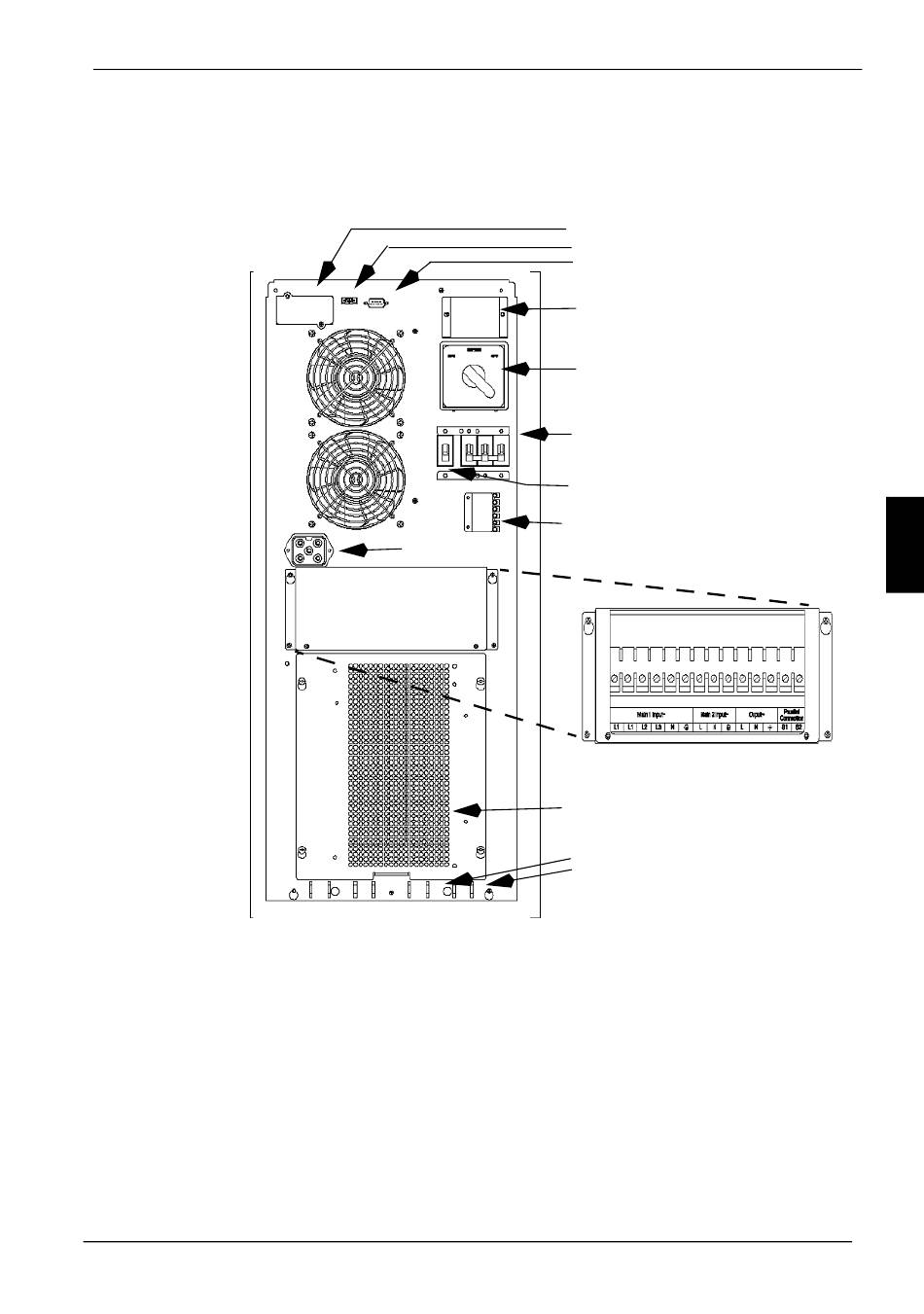

Fig. 11: Vista trasera Linear Plus10 kVA
En la figura siguiente se muestran los equipos Linear Plus RM 6kVA y
10 kVA con la extensión de batería Rackmount BP 10 kVA.
Para conectar la extensión de batería Rackmount BP 10 kVA con el
Linear Plus RM 10 kVA conectar el cable de batería (16) en la toma (9) y en
la toma de la extensión de batería (13).
Manual del usuario SU59802UM01, rev. 3/ Última actualización: 08/2005
Conector de baterías
ext.
Área de terminales (detrás de
la cubierta de seguridad)
Slot interfaz COM (la tarjeta es opcional)
Contactos ESD
Interfaz COM 3
Puertos para el funcionamiento en paralelo
(detrás de la cubierta de seguridad)
Conmutador de mantenimiento de 3
posiciones (la cubierta de seguridad
no está ilustrada) El interruptor de
salida está integrado
Interruptor de circuito de entrada trifásica (red de
alimentación 1)
Interruptor de circuito de entrada (Reserva /
red de alimentación 2)
Terminales para protección contra
retornos de tensión
Espacio para el cargador de baterías
adicional detrás de este panel
Fijación de los cables
Instalación
E
S
ES-25
