Mise en parallèle de systèmes d'ASI

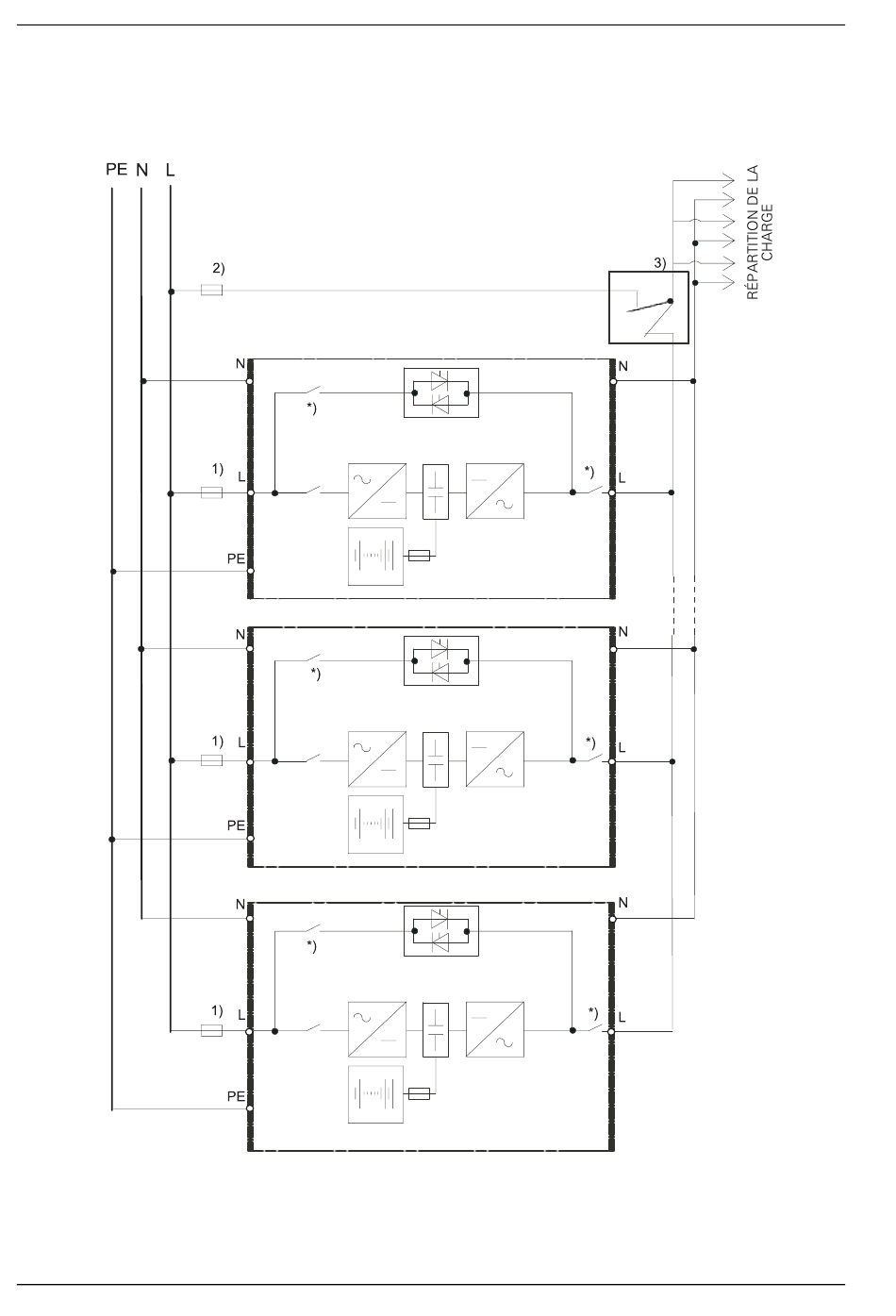

Fig. 25: Schéma d'un système à 3 blocs, entrée et sortie monophasée, 1 secteur d'alimentation
FR-56
1) Taille du fusible : voir « Dispositifs de
protection externes »
2) Valeurs définies par la taille de l'interrupteur
de by-pass de maintenance externe
3) Interrupteur, interrupteur à fusibles ou
coupe-circuit
BY-PASS
BLOC 3
BY-PASS
BLOC 2
BY-PASS
BLOC 1
Manuel d'utilisation SU59802UM01, rév.3/ Dernière modification: 08/2005
CHLORIDE LINEAR Plus/RM
BY-PASS DE
MAINTENANCE
EXTERNE
*) Ce coupe-circuit n'est pas
disponible sur l'ASI Linear
Plus RM. Il est remplacé par
une ligne d'alimentation
commune proche de la borne
d'entrée L.
