Chloride Linear Plus RM Benutzerhandbuch Seite 202

Parallelschaltung von USV-Geräten

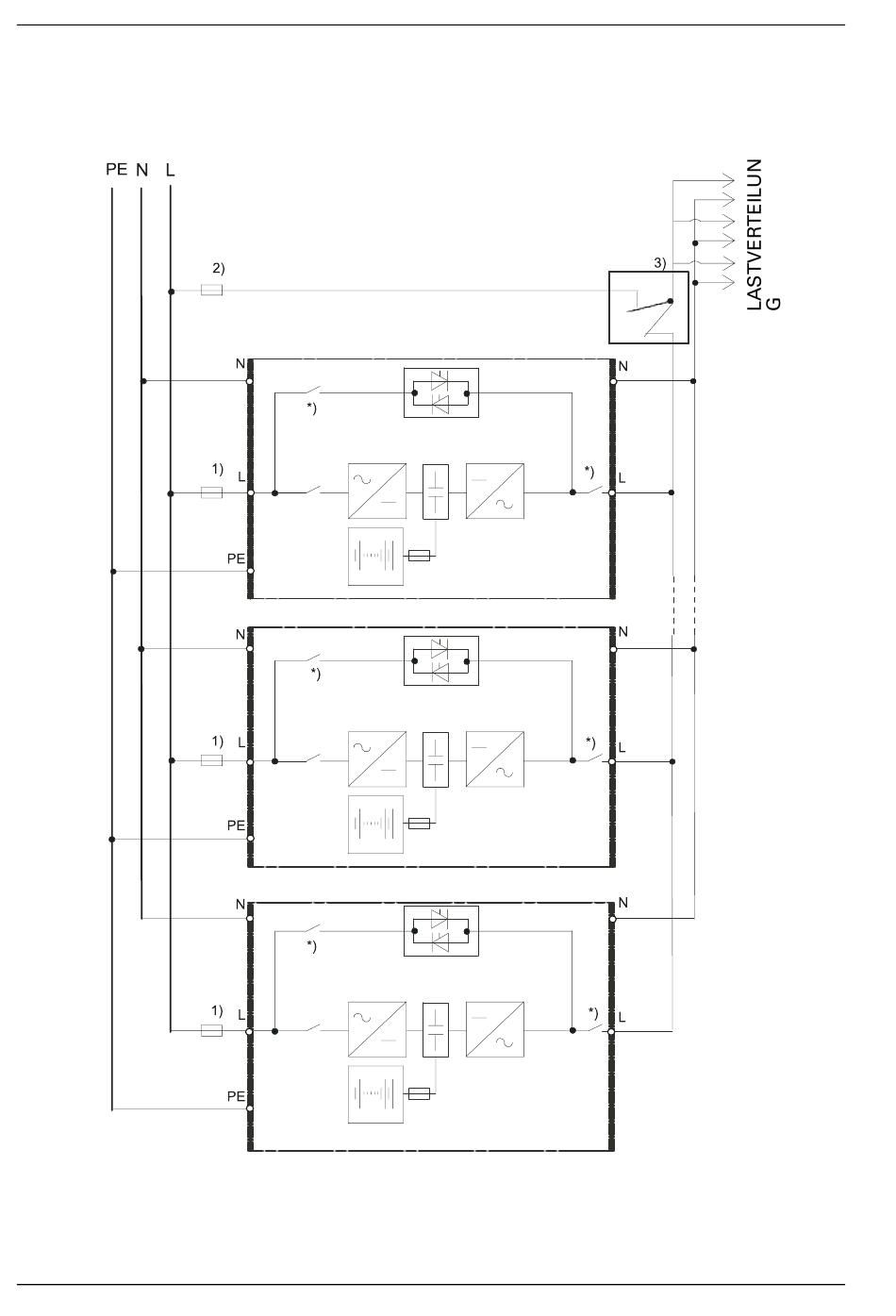

Abb. 25: Schaltbild eines Drei-Modul-Systems, 1-phasiger Eingang -1-phasiger Ausgang, 1 Netz-
stromzufuhr
DE-60
1)Verwendete Größe: siehe „Externe
Schutzeinrichtungen"
2) Werte bestimmt durch Nennleistung
des Ext. Wartungsbypass
3)Schalter, Sicherungsschalter oder
Trennschalter
BYPASS
BLOCK 3
BYPASS
BLOCK 2
BYPASS
BLOCK 1
Bedienungsanleitung SU59802UM01/ Letzte Änderung: 08/2005
CHLORIDE LINEAR Plus/RM
EXTERN
ER
*)Dieser Trennschalter
ist nicht an der USV
Linear Plus RM
verfügbar. Stattdessen
befindet sich eine
gemeinsame
