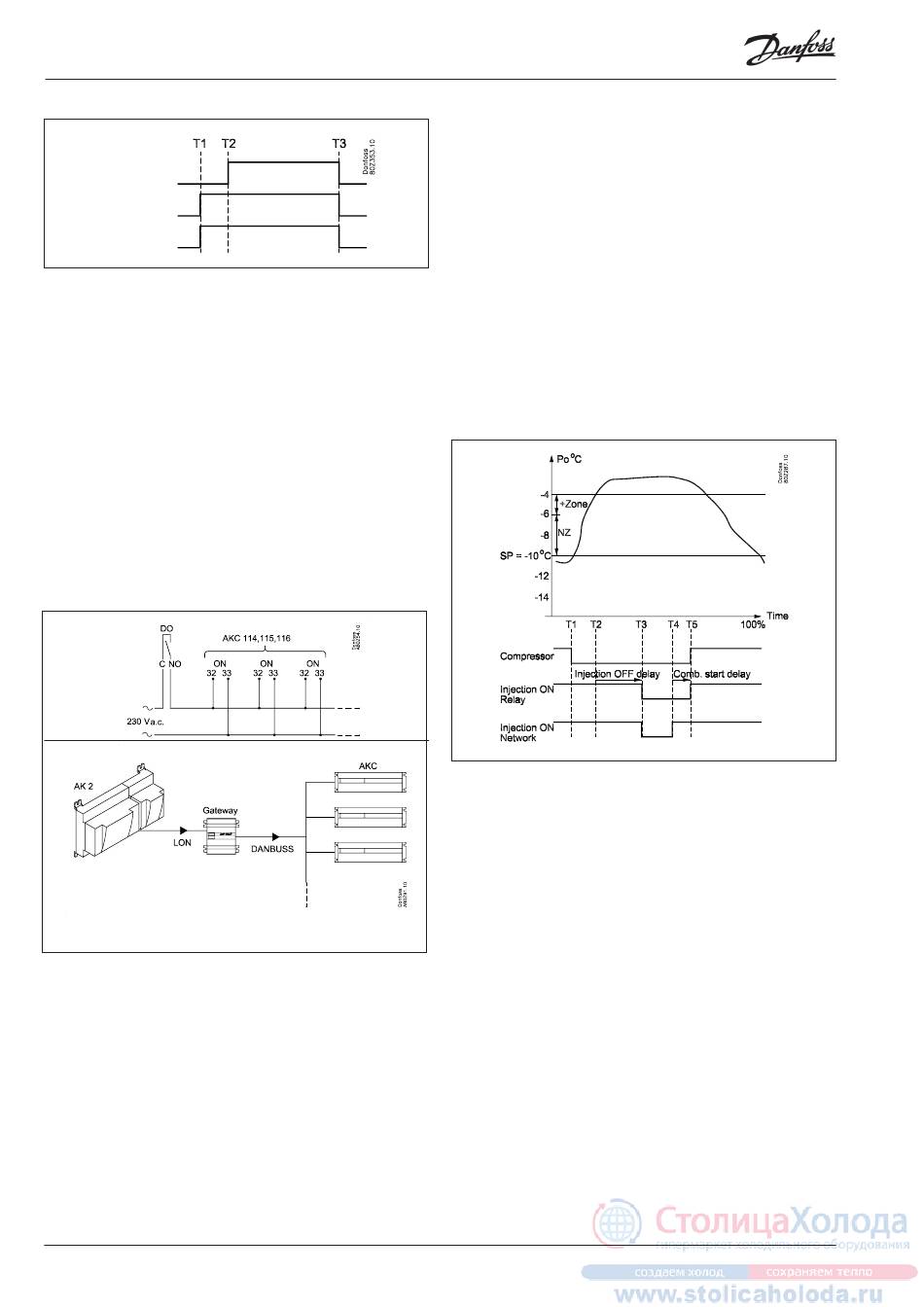

Injection On - Danfoss AK-PC 730 Anleitung

Sequenz
HT Verdichter
LT Verdichter
LT Einspr.
wärmeaustauscher
T1: Die Belastung im LT-Kreis macht Verdichterleistung erforder-
lich.
LT startet Verdichter und aktiviert Einspritzsignal und damit
den Eingang "HT-Anforderung" am HT-Regler.
T2: Der erste HT-Verdichter startet nach Ablauf von Verzögerun-
gen.
T3: Der letzte LT-Verdichter stoppt, wodurch das Verdichteranfor-
derungssignal wegfällt und der letzte HT-Verdichter stoppt.

Injection ON

Die elektronischen Expansionsventile in den Kühlmöbeln sind,
wenn alle Verdichter gestoppt sind und eine wiedereinschaltung
blockiert ist, zu schließen. Dadurch werden die Verdampfer nicht
mit Flüssigkeit gefüllt, die sonst bei einem erneuten Start der
Regelung in einen Verdichter weitergeleitet werden würde.
Für diese Funktion kann eines der Relais in der Verdichter-
steuerung benutzt werden oder die Funktion lässt sich mittels
Datenkommunikation herbeiführen.
Met Relais
Mit Datenkommunikation
88 Leistungsregelung RS8EG303 © Danfoss 04-2010
Die Funktion wird ausgehend von folgendem Ereignisverlauf
beschrieben werden:
T1) Der letzte Verdichter wird abgeschaltet.
T2) Der Saugdruck ist auf einen Wert entsprechend Po Ref + NZ
+ „+ Bereich K" gestiegen, aber kein Verdichter kann wegen der
restart-Zeitschaltuhr oder der Sicherheitsabschaltung starten.
T3) Die Zeitverzögerung „Injection OFF delay" läuft ab und die
Einspritzventile werden über Relais- oder Netzwerksignal zwangs-
weise geschlossen.
T4) Der erste Verdichter ist jetzt startbereit. Das Zwangsschließsig-
nal über das Netzwerk wird jetzt aufgehoben.
T5) Die Zeitverzögerung „Comp. start delay" läuft ab und das
Zwangsschließsignal über den Relaiskontakt wird aufgehoben.
Gleichzeitig wird dem ersten Verdichter der Start erlaubt.
Der Grund dafür, dass das Zwangsschließsystem über das Netz-
werk vor dem Start des ersten Verdichters aufgehoben wird, ist,
dass es Zeit in Anspruch nimmt, das Signal über das Netzwerk auf
alle Möbelregler zu verteilen.
AK-PC 730/ AK-PC 840
