Optimierung Gemäß Raum- Oder Außentemperatur; On / Off; Totalstopp; Off - Danfoss ECL Comfort Installation Und Wartung

32e

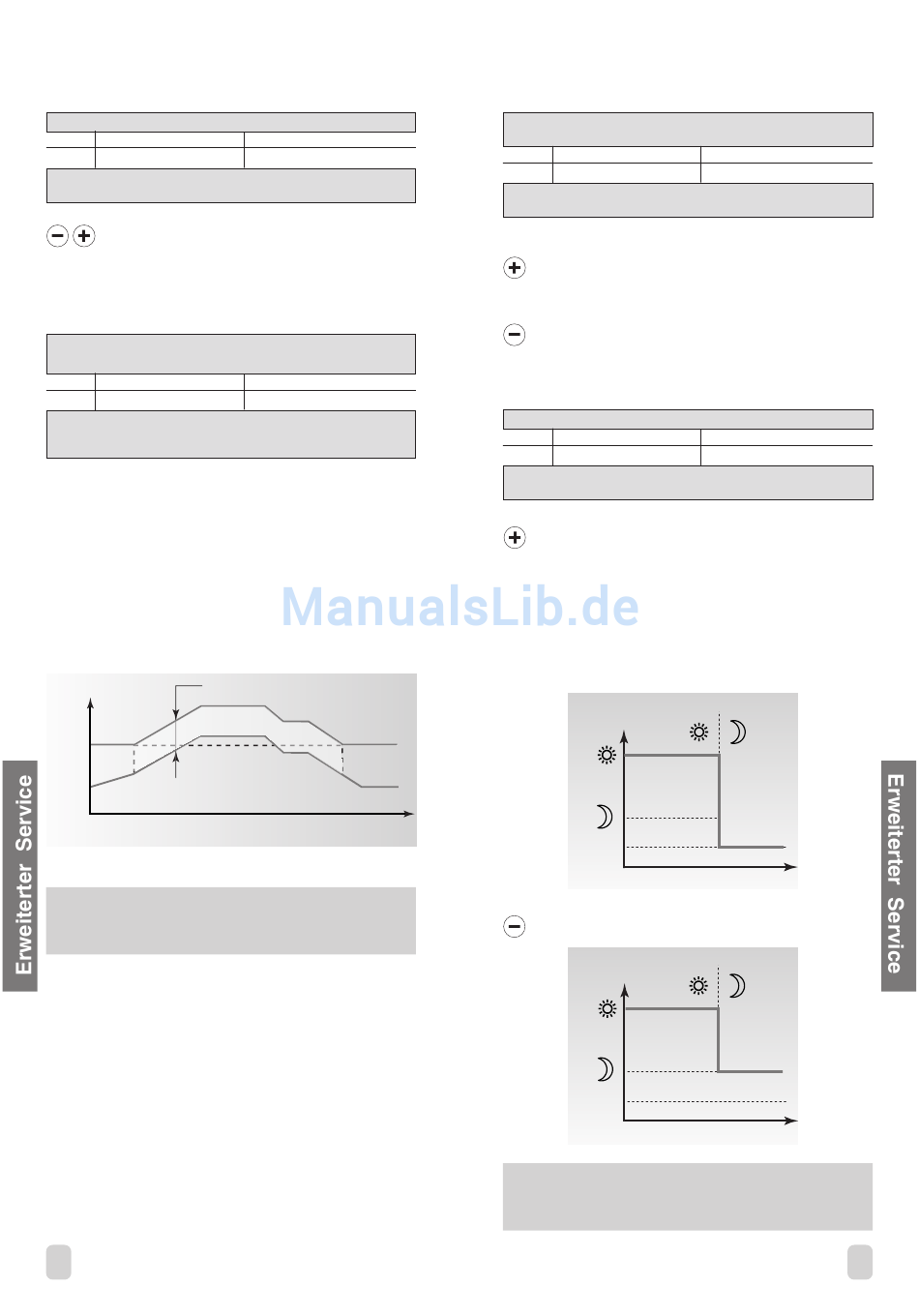

Einstellung der
Serviceparameter 15-17
15 Anpassung der Raumtemperatur
Kreis Einstellbereich
I

OFF / 1 ... 30

Regelt, wie schnell sich die Raumtemperatur der gewünschten
Temperatur angleicht.
OFF: Die Funktion ist aufgehoben.
1: Die gewünschte Temperatur wird
schnell erreicht.
30: Die gewünschte Temperatur wird
langsam erreicht.
17 Temperaturerhöhung im Vorregelkreis
(zwischen Fühler S3 und S5)
Kreis Einstellbereich
II OFF / 1 ... 20
Der Temperatursollwert (Fühler S5) im Vorregelkreis kann von der
Führungsgrösse (Fühler S3) im Heizkreis beeinflusst werden.
OFF: Der Sollwert des Heizkreises wird direkt
über den Fühler S3 geregelt. Es existiert
kein Vorregelkreis (siehe Heizungsan-
lagentypen 1, 2, 3 und 4)!
1... 20:Der Sollwert im Vorregelkreis (Fühler S5,
siehe Heizungsanlagentypen 5, 6, 7 und
8) ermittelt sich aus der gewünschten
Temperaturerhöhung und dem
Temperatursollwert des Heizkreises.
Temperatur [°C] Einstellung Zeile 17
T
Sollwert
S5
T
Sollwert
S3
Beachten Sie bitte:
Eine Temperaturerhöhung ist nur innerhalb des minimalen
und maximalen Temperaturbereiches vom Behälter (siehe
Sektion 25b, Zeile 2) möglich!
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
Werkseinstellung
OFF
Werkseinstellung
OFF
Zeit
Einstellung der
Serviceparameter 20-21
20 Optimierung gemäß Raum- oder
Außentemperatur
Kreis Einstellbereich
I

ON / OFF

Wählen Sie entweder die Raum- oder die Außen-temperatur als
Berechnungsgrundlage der optimierten Ein- und Ausschaltzeiten
ON: Berechnung basiert auf der Raum-
temperatur (nur falls ein Raum-
temperaturfühler vorhanden ist).
OFF: Berechnung basiert auf der Außen-
temperatur (wenn kein Raum-
temperaturfühler vorhanden ist).

21 Totalstopp

Kreis Einstellbereich
I ON / OFF
Hier wählen Sie, ob Sie in einer Periode mit reduzierter
Temperatur die Anlage völlig ausschalten möchten.
ON: Die Totalstoppfunktion ist eingeschaltet.
Bei Totalstopp wird die Vorlauftemperatur
auf 10 °C gesenkt und die min.
Begrenzung der Vorlauftemperatur
(beachten Sie bitte Sektion 22) wird in
der Phase mit reduzierter Temperatur
übersteuert.
Das Regelventil wird geschlossen und
die Pumpe ausgeschaltet.
Temperatur [°C]
10 o C
OFF: Kein Totalstopp
Temperatur [°C]
10 o C
Beachten Sie bitte:
Diese Sektion gilt nur für den Heizkreis, die Brauchwasser-
bereitung wird weiterhin versorgt! Der Behälter wird auf
Minimumtemperatur (siehe Sektion 25b, Zeile 2) gehalten.
32f
Werkseinstellung
OFF
Werkseinstellung
OFF
Zeit
Zeit
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
