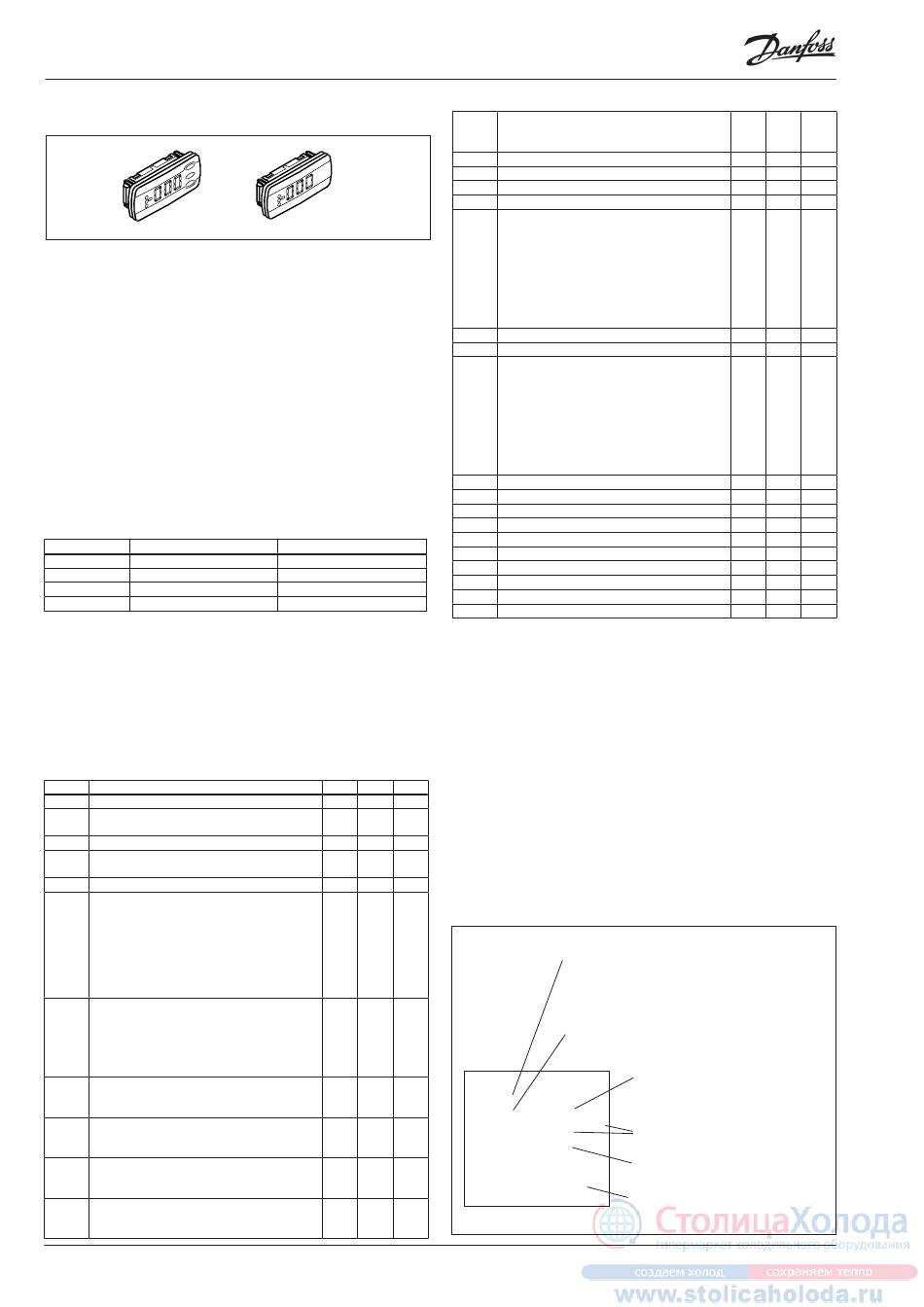

Danfoss AK-PC 730 Anleitung Seite 98

Anzeige des Saugdrucks und Verflüssigungsdrucks
Es lassen sich ein bis vier separate Displays an den Regler anschlie-
ßen. Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Das Display kann z.B. in einer Schalttafelfront angebracht werden.
Bei Vorhandensein eines Displays wird der Wert angezeigt.
- Verdichter Regelungsfühler
- P0
- Pctrl
- S4
- Ss
-Sd
- Verflüssiger Regelungsfühler
- Pc
- S7
- P0 bar
- Pc bar
- Pctrl bar
Display Primäre Auslesung *
A Regelungsfühler Saugdruck
B Regelungsfühler Verflüssiger
C Ss
D Sd
* Die Primäre Auslesung kann für andere Messungen geändert werden wenn
erwünscht
Bei der Wahl eines Displays mit Bedientasten können neben
der Anzeige des Saugdrucks und Verflüssigungsdrucks über ein
Menüsystem einfache Bedienungen vorgenommen werden:.
Nr. Funktion
o30 Kältemittel Einstellung
o57 Verflüssiger Leistungeseinstellungen
0: MAN, 1: OFF, 2: AUTO
058 Manuelle Einstellung Verflüssiger leistung
o59 Sauggruppe Leistungseinstellung
0: MAN, 1: OFF, 2: AUTO
o60 Manuelle Einstellung Saugdruckleistung
o62 Wahl vorraus definierte Konfiguration
Diese Einstellung ermöglicht die Auswahl aus
einer Reihe vordefinierter Kombinationen, die
gleichzeitig die Anschlussstellen festlegen. Am
Ende des Handbuchs befindet sich eine Übersicht
der Optionen und Anschlussstellen. Nach Kon-
figuration dieser Funktion schaltet der Regler ab
und startet neu.
o93 Blockierung der Konfiguration
Es is nur möglich eine predefinierte Konfiguration
zu wählen oder Kältemittel zu ändern wenn die
Konfiguration offen (EIN) ist.
0 = Konfiguration Ein
1 = Konfiguration blockiert (AUS)
r12 Hauptschalter
0: Regler gestoppt
1: Regulierung
r23 Set Punkt Saugdruck
Einstellung der erwünschten Sollwert für
Saugdruck in °C
r24 Sollwert Saugdruck
Akteller Sollwerttemperatur für Verdichterleis-
tung
r28 Set Punkt Verflüssiger
Einstellung der erwünschten Verflüssigungsdruck
in °C
98
Sekundäre Auslesung
Regelungsfühler Verflüssiger
Regelungsfühler Saugdruck
Kein
Kein
Verfl. Saug Pack
x x x
x x
x x
x x
x x
x x x
x x x
x x x
x x
x x
x x
Leistungsregelung RS8EG303 © Danfoss 04-2010
r29 Sollwert Verflüssiger
Akteller Sollwerttemperatur für Verflüssigerleis-
tung
r57 Po Verdampferdruck in °C
u16 Aktueller Medientemperatur gemessen mit S4
u21 Überhitzung in der Saugleitung
u44 Sc3 Aussentemperatur in °C
u48 Aktuelle Regelungsstatus am Verflüssiger
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
10: Full loaded
11: Running
u49 Eingeschaltete Verflüssigerleistung in %
u50 Sollwert für Verflüssigerleistung in %
u51 Aktueller Regelungsstatus an Sauggruppe
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
10: Full loaded
11: Running
u52 Eingeschaltete Verdichterleistung in %
u53 Sollwert für Verdichterleistung
u54 Sd Druckgastemperatur in °C
u55 Ss Sauggastemperatur in °C
u98 Aktuelle Temperature für S7 Medienfühler
u99 Pctrl druck in °C (Kaskade druck)
U01 Aktuellel Pc Verflüssigungsdruck in °C
AL1 Alarm Saugdruck
AL2 Alarm Verflüssiger
Sollen ein Wert unter „Funktion" angezeigt werden, ist wie folgt vorzuge-
hen:
1. Die obere Taste betätigen, bis ein Parameter angezeigt wird.
2. Obere oder untere Taste betätigen und bis zu dem Parameter gehen,
den Sie ablesen möchten.
3. Die mittlere Taste betätigen, bis der Wert für den Parameter angezeigt
wird.
Nach kurzer Zeit kehrt die Anzeige automatisch in „Read out-Anzeige"
zurück.
Leuchtdiode am Regler
Interne Kommunikation
zwischen den Modulen:
Rasches Blinken = Fehler
Dauernd Ein = Fehler
Status am Ausgang 1-8
■ Power
■ Comm
■ DO1 ■ Status
■ DO2 ■ Service Tool
■ DO3 ■ LON
■ DO4 ■ Alarm
■ DO5
■ DO6
■ DO7
■ DO8 ■ Service Pin
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Langsames Blinken = OK
Rashes Blinken = Antwort vom Gateway in
10 Min. nach Netzwerksinstallation
Dauernd Ein = Fehler
Dauernd Aus = Fehler
Eksterne Kommunikation
Blinken = Aktiver Alarm / nicht quittiert
Dauernd Ein = Aktiver Alarm / quittiert
Netzwerksinstallation
AK-PC 730/ AK-PC 840
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
