Power pack Typen – Verdichter Kombinationen
Der Regler kann Aggregate (Power Packs) mit bis zu 4 (12) Verdich-
tern unterschiedlichen Typs steuern.
- Einen geschwindigkeitsgeregelten Verdichter mit oder ohne
Entlastung
- Leistungsgeregelte Verdichtern mit bis zu 3 Entlastungsventilen
- Einstufen-Verdichtern – Kolben- oder Scroll Verdichtern

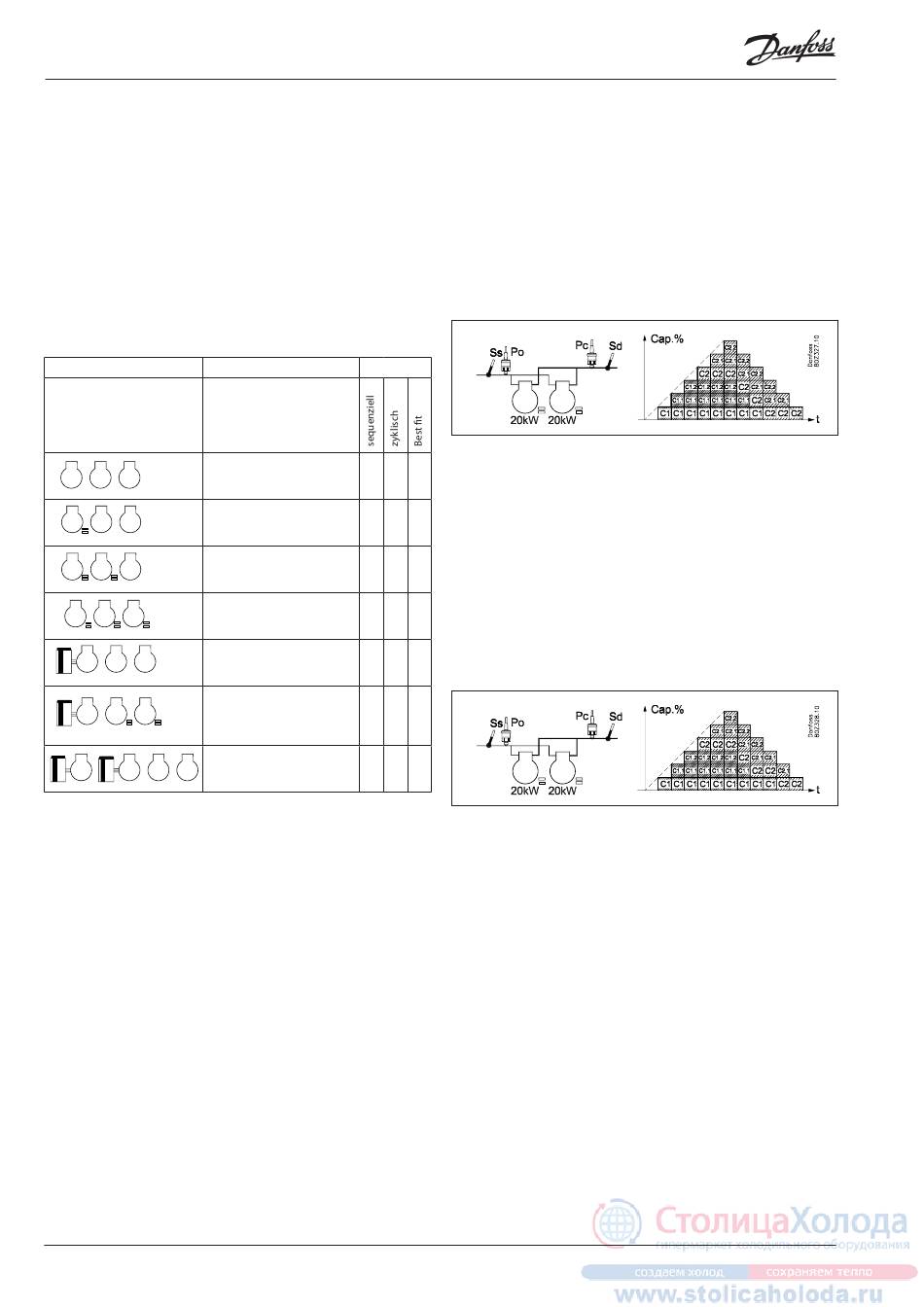

Aus folgender Tabelle geht hervor, welche Verdichterkombinatio-
nen vom Regler überwacht werden können. Daraus gehen auch
die Schaltprinzipien hervor, die für die einzelnen Verdichterkombi-
nationen infrage kommen.
Kombination Beschreibung
Einstufiger Verdichter *1
Ein Verdichter mit Entlas-
tungsventilen, zusammen mit
einstufigen Verdichtern. *2
Zwei Verdichter mit Entlas-
tungsventilen, zusammen mit
einstufigen Verdichtern. *2
Alle Verdichter mit Entlastungs-
ventilen. *2
Ein drehzahlgeregelter Verdich-
ter, zusammen mit einstufigen
Verdichtern. *1 und *3
Ein drehzahlgeregelter Verdich-
ter, zusammen mit mehreren
Verdichtern mit Entlastungs-
ventilen. *2 und *3
Zwei drehzahlgeregelte
Verdichter, zusammen mit
einstufigen Verdichtern. *4
*1) Bei einem zyklischem Schaltprinzip müssen einstufige Verdichter dieselbe Größe
aufweisen.
*2) Für Verdichter mit Entlastungsventilen gilt allgemein, dass sie dieselbe Größe,
dieselbe Anzahl Entlastungsventile (max. 3) sowie dieselbe Größe wie bei der
Hauptstufe aufweisen müssen. Werden Verdichter mit Entlastungsventilen mit ein-
stufigen Verdichtern kombiniert, müssen alle Verdichter dieselbe Größe aufweisen.
*3) Drehzahlgeregelte Verdichter können von der Größe her von nachgeschalteten
Verdichtern unterscheiden.
*4) Bei Einsatz zweier drehzahlgeregelter Verdichter müssen diese denselben
Frequenzbereich aufweisen. Bei zyklischem Schaltprinzip müssen die beiden dreh-
zahlgeregelten Verdichter dieselbe Größe aufweisen, was auch für die nachfolgen-
den einstufigen Verdichter gilt.
In Anhang A folgt eine detaillierte Beschreibung der Schaltprinzi-
pien für die einzelnen Anlagen mit entsprechenden Beispielen.
Im Folgenden werden einige allgemeine Regeln für den Umgang
mit leistungsgeregelten und drehzahlgeregelten Verdichtern
sowie für zwei drehzahlgeregelte Verdichter gegeben.
80
Schaltprinzip
x x x
x x
x x
x x
x x x
x x
x x x
Leistungsregelung RS8EG303 © Danfoss 04-2010
Leistungsgeregelte Verdichter mit Entlastungsventilen
Die „Uploader control mode" legt fest, wie der Leistungsverteiler
mit den Verdichtern umgehen soll.
Unloader control mode = 1
Hier erlaubt der Leistungsverteiler, dass jeweils nur ein Verdichter
entlastet wird. Der Vorteil dieser Einstellung ist, dass der Betrieb
mehrerer Verdichter im entlasteten Zustand vermieden wird, um
Energie einzusparen.
Beispiel:
Zwei leistungsgeregelte Verdichter von 20 kW mit jeweils 2 Entlas-
tungsventilen, zyklisches Schaltprinzip.
• Bei fallender Leistung wird der Verdichter mit den meisten Be-
triebsstunden (C1) entlastet.
• Ist C1 vollständig entlastet, wird dieser vor der Entlastung von
Verdichter C2 abgeschaltet.
Unloader control mode = 2
Hier erlaubt der Leistungsverteiler, dass zwei Verdichter bei fallen-
der Leistung entlastet werden.
Der Vorteil bei dieser Einstellung ist, dass dadurch die Zahl der
Starts/Stopps der Verdichter vermindert wird.
Beispiel:
Zwei leistungsgeregelte Verdichter von 20 kW mit jeweils 2 Entlas-
tungsventilen, zyklisches Schaltprinzip.
• Bei fallender Leistung wird der Verdichter mit den meisten Be-
triebsstunden (C1) entlastet.
• Ist C1 vollständig entlastet ist, wird Verdichter C2 um eine Stufe
entlastet, bevor C1 abschaltet.
AK-PC 730/ AK-PC 840
