Konfiguration Display Anzeige - Danfoss AK-PC 730 Anleitung

Konfiguration - fortsetzung
Konfiguration Display an-
zeige

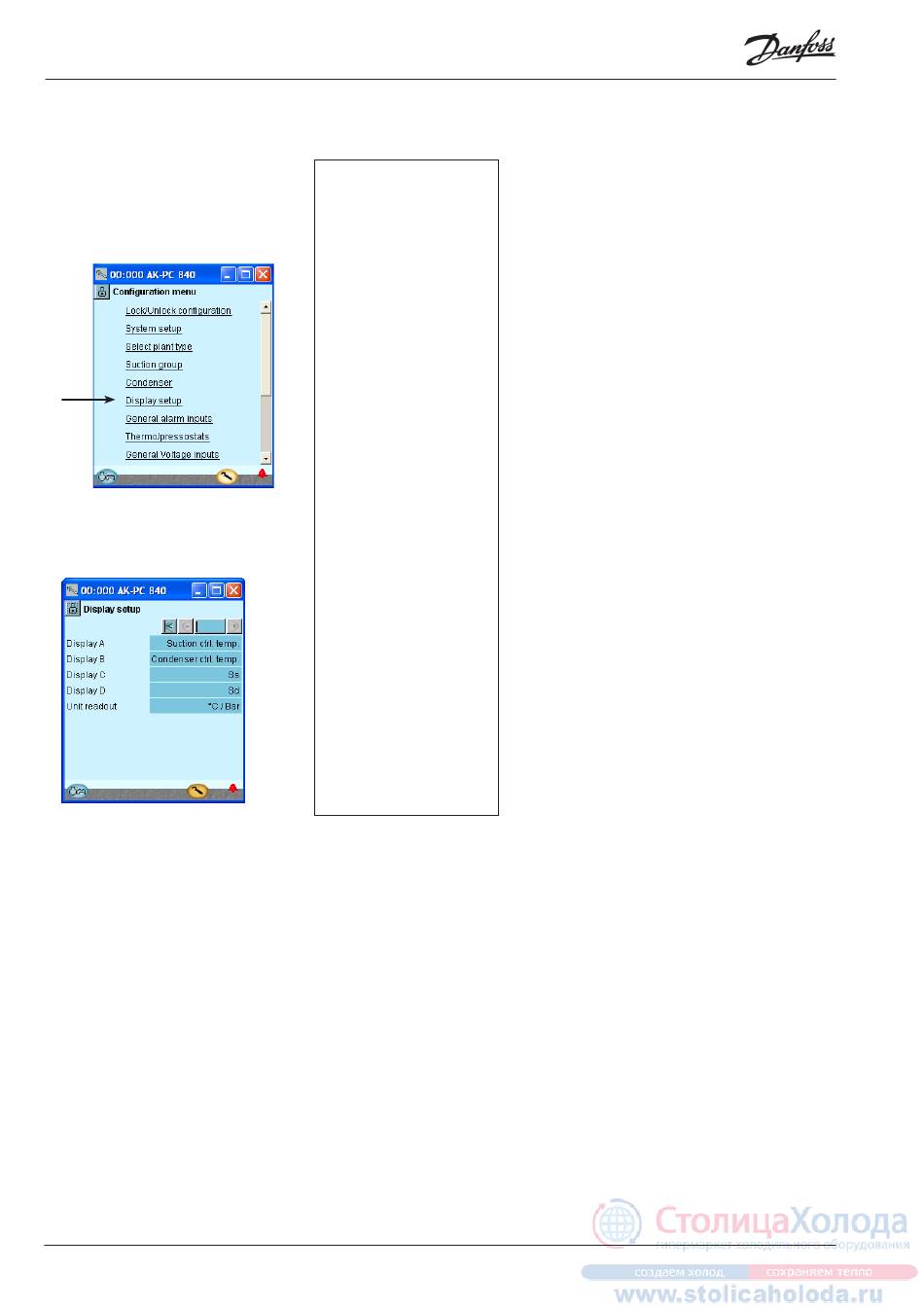

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Display anzeige
3. Legen Sie fest, welche Messwerte
für die einzelnen Ausgänge
angezeigt werden sollen.
54
In unserem Beispiel
werden keine separaten
Displays verwendet.
Die Einstellung dient an
dieser Stelle lediglich zu
Informationszwecken.
Leistungsregelung RS8EG303 © Danfoss 04-2010
Fortsetzung
Leistungskurve
Wahl der Leistungskurvenform
Linear: gleiche Verstärkung im gesamten Bereich
Quadratisch: quadratische Kurvenform, die höhere Verstär-
kung bei hohen Belastungen ergibt.
VSD Start-Drehzahl
Mindest-Drehzahl für den Start der Drehzahlregelung (muss
höher als „VSD Min. Speed %" eingestellt werden).
VSD Mindest-Drehzahl
Mindest-Drehzahl, bei der die Drehzahlregelung abgeschal-
tet wird (geringe Belastung).
Proportionalband Xp
Proportionalband für P/PI-Regler
Integrationszeit Tn
Integrationszeit für PI-Regler
VSD Sicherheitsüberwachung
Wahl der Sicherheitsüberwachung für den Frequenzum-
richter. Es wird ein digitaler Eingang zur Überwachung des
Frequenzumrichters verwendet.
Leistungsgrenze – Nacht
Einstellung der max. Leistungsgrenze bei Nachtbetrieb. Dient
zur Begrenzung der Lüfterdrehzahl in der Nacht, um den
Lärmpegel gering zu halten.
Luftdurchfluss überwachen
Man kann sich entscheiden, ob eine Überwachung des Luft-
durchflusses (Verflüssiger) über eine „intelligente" Fehlerer-
kennungsmethode erfolgen soll.
Die Überwachung erfordert den Einsatz eines Sc3 Außen-
temperaturfühlers, der am Lufteintritt des Verflüssigers sitzen
muss.
FDD Einstellung
Einstellung der Fehlererkennungsfunktion.
Tuning: Der Regler nimmt eine Anpassung an den entspre-
chenden Verflüssiger vor. Beachten Sie, dass das Tuning erst
dann erfolgen sollte, wenn der Verflüssiger normal läuft.
ON: Das Tuning ist beendet und die Überwachung beginnt.
OFF: Die Überwachung ist abgestellt.
FDD Empfindlichkeit
Einstellung der Fehlererkennungsempfindlichkeit für Luft-
durchfluss im Verflüssiger. Dies sollte nur von Fachpersonal
durchgeführt werden.
Tuningswert des Luftdurchflusses
Aktueller Tuningswert für den Luftdurchfluss
3 - Konfiguraton des Displays
Display
An alle 4 Ausgänge sind folgende Anzeigen möglich.
Verdichter Regelungsfühler
P0
Pctrl
S4
Ss
Sd
Verflüssiger Regelungsfühler
Pc
S7
P0 Bar
Pc Bar
Pctrl Bar
Auslesung Einheit
Wähle in welche Einheiten die Anzeigen gezeigt werden
solle:
SI Einheiten (°C und Bar) oder (US-Einheiten °F und psi)
AK-PC 730/ AK-PC 840
