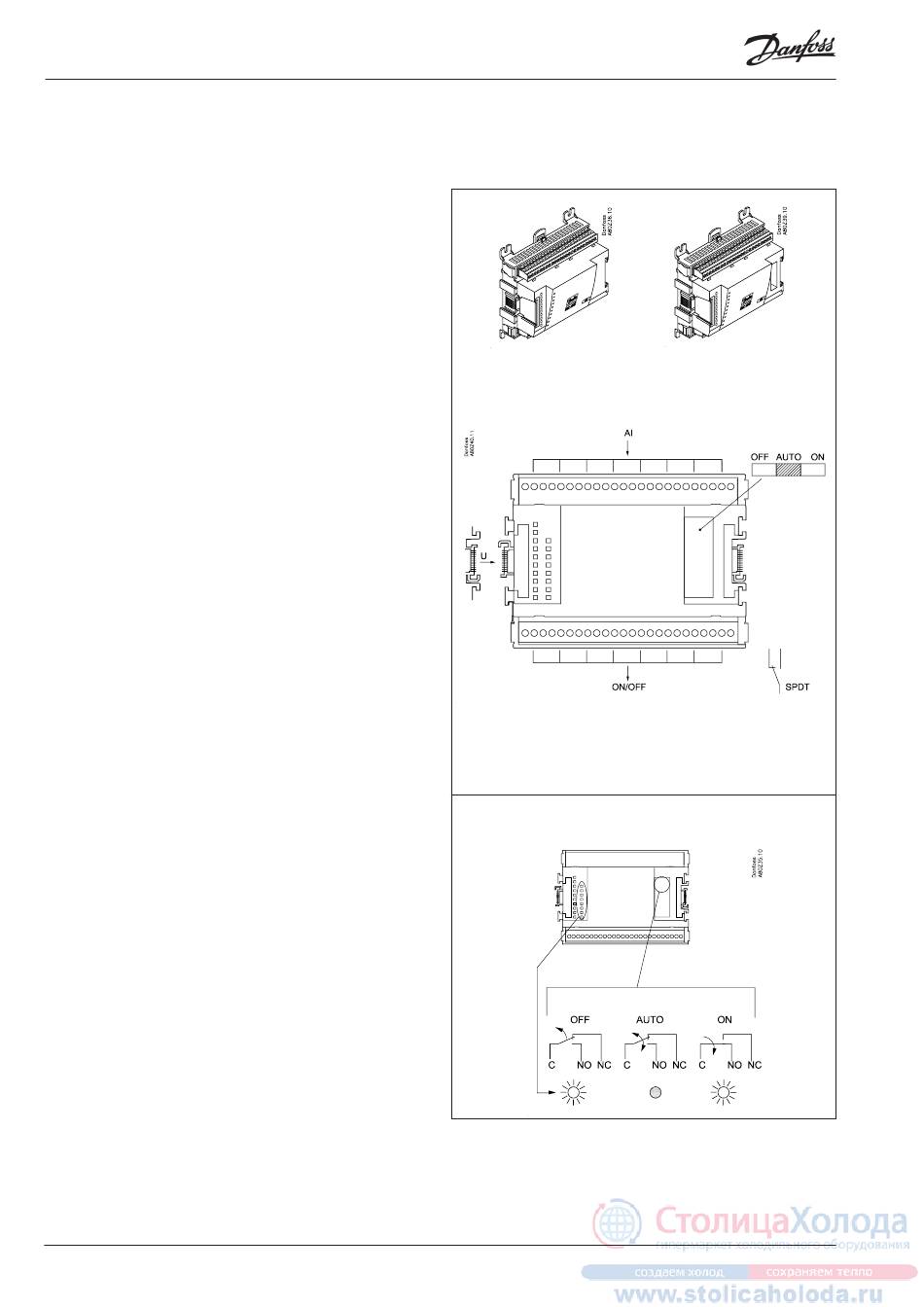

Ausbaumodul AK-XM 205A / AK-XM 205B

Funktion
Das Modul beinhaltet:
8 analoge Eingänge für Fühler, Druckmessumformer,
Spannungssignale und Kontaktsignale.
8 Relaisausgänge.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Nur AK-XM 205B
Übersteuerung des Relais
8 Umschalter auf der Front ermöglichen die Übersteuerung der
Relaisfunktion.
Entweder in Position AUS oder EIN.
In Position Auto übernimmt der Regler die Steuerung.
Leuchtdioden
Es sind zwei Leuchtdiodenreihen vorhanden. Sie haben folgende
Bedeutung:
Linke Reihe:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
• Status auf die Ausgänge DO1 bis DO8
Rechte Reihe:
• Übersteuerung der Relais
Leuchtend = Übersteuerung
Aus = keine Übersteuerung
Sicherungen
Hinter dem Oberteil befindet sich für jeden Ausgang eine
Sicherung.
20 Leistungsregelung RS8EG303 © Danfoss 04-2010
AK-XM 205A
Max. 230 V
AC-1: max. 4 A (Ohmisch)
AC-15: max. 3 A (Inductive)
AK-XM 205B
Übersteuerung des Relais
AK-XM 205B
max. 10 V
Sicherheitsabstand
einhalten!
Nieder- und Hochspan-
nung dürfen nicht an die
gleiche Ausgangsgruppe
angeschlossen werden.
AK-PC 730/ AK-PC 840
