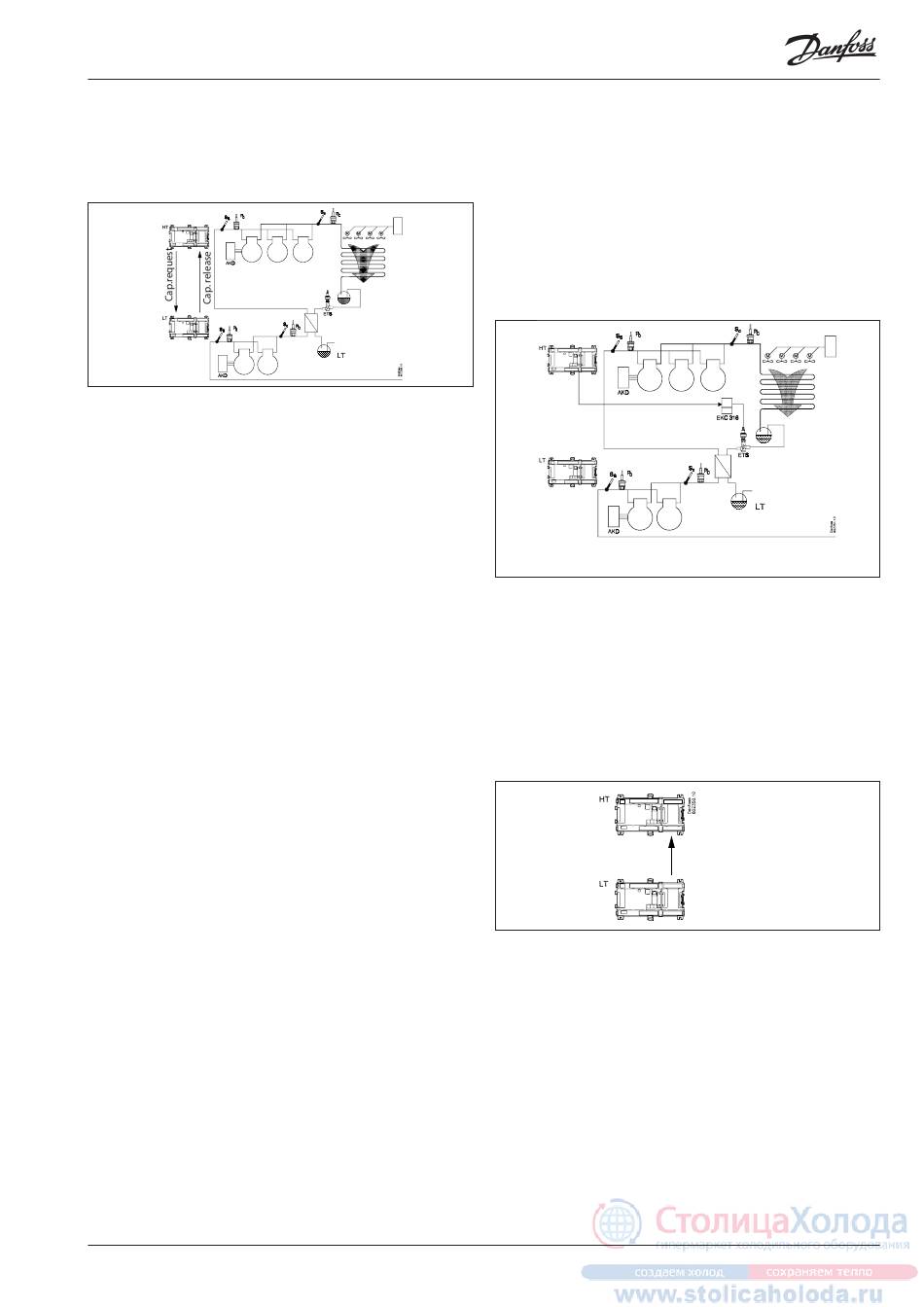

Danfoss AK-PC 730 Anleitung Seite 87

Der LT-Kreis fordert am HT-Kreis einen Verdichterstart an.
T2: Der erste HT-Verdichter startet nach Ablauf des Recycle-Timers
T3: Der letzte LT-Verdichter stoppt
T4: Der letzte HT-Verdichter stoppt
Beispiel
HT Regler:
- LT/HT-Koordination = HT-Koordination
- Der HT-Regler benutzt:
• Einen Ausgang "HT-Verdichterfreigabe", der aktiviert wird, wenn
der erste HT-Verdichter startet.
• Einen Eingang "HT-Verdichteranforderung", der Signal vom LT-
Regler erhält.
LT Regler:
- LLT/HT-Koordination = LT-Koordination
- Der LT-Regler benutzt:
• Einen Eingang "LT-Verdichterfreigabe", der mit dem Ausgang
"HT-Verdichterfreigabe" am HT-Regler verbunden wird.
• Einen Eingang "LT-Verdichteranforderung", der mit dem Ein-
gang "HT-Verdichteranforderung" am HT-Regler verbunden
wird.
Zeitverzögerungen bei Signalen
Für das Erreichen einer optimalen Koordination zwischen dem HT-
und dem LT-Kreis ist es möglich, für alle Ein- und Ausgangssignale
Zeitverzögerungen zu definieren.
HT-Verdichterfreigabeverzögerung
Hier wird das Ausgangssignal vom HT-Regler verzögert.
Das bedeutet, dass die HT-Verdichter in der eingestellten Verzöge-
rung laufen dürfen, ehe die LT-Verdichter für den Start freigege-
ben werden.
HT-Verdichteranforderungsverzögerung
Hier wird das Eingangssignal "HT-Verdichteranforderung" am HT-
Regler und damit der Start des ersten HT-Verdichters verzögert.
Diese Verzögerung kann angewandt werden, wenn der LT-Kreis zu
oft einen Start von HT-Verdichtern erforderlich macht.
LT-Verdichterfreigabeverzögerung
Hier wird das Eingangssignal "LT-Verdichterfreigabe" am LT-Regler
verzögert.
Das bedeutet, dass die HT-Verdichter in der eingestellten Verzöge-
rung laufen dürfen, ehe die LT-Verdichter für den Start freigege-
ben werden.
LT-Verdichteranforderungsverzögerung
Hier wird das Ausgangssignal "LT-Verdichteranforderung" vom
LT-Regler verzögert. Diese Verzögerung kann angewandt werden,
wenn der LT-Kreis zu oft einen Start von HT-Verdichtern erforder-
lich macht.
AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010
Einspritzsignal für die Wärmetauschersteuerung
Ein Einspritzen in den Kaskadenwärmetauscher muss in der Regel
mit dem Start des ersten Verdichters koordiniert werden. Das Ein-
spritzen muss gleichzeitig mit dem ersten Verdichter starten und
gleichzeitig mit dem letzten Verdichter stoppen.
Je nach Anlagentyp/Design ist es von Vorteil, das Einspritzen mit
den LT- oder HT-Verdichtern zu synchronisieren.
Ein Relaisausgang kann für die Synchronisation dieses Signals ver-
wendet werden. Der Relaisausgang kann z. B. zur Steuerung eines
Magnetventils für ein Signal an den Regler verwendet werden.
Beispielsweise einen EKC 316.
Einspritz
Wärme-
austauscher
Ausgang
Spezialfälle für die Koordination
Bei bestimmten Kaskadenanlagen müssen die LT-Verdichter vor
dem Start von HT-Verdichtern starten dürfen.
Beachten Sie, dass nicht gewährleistet werden kann, dass die HT-
Verdichter startklar sind, wenn der HT-Regler das Verdichteranfor-
derungssignal empfängt. Stellen Sie sicher, dass die LT-Verdichter
bei der Sicherheitsgrenze Pc max abgeschaltet werden, falls die
HT-Verdichter am Starten gehindert sind.
Hier kann ein Einspritzsignal vom LT-Regler für die Anforderung
auf Starten von HT-Verdichtern verwendet werden
- Das Einspritzsignal des LT-Reglers wird an das Eingangssignal
"HT-Verdichteranforderung" des HT-Reglers angeschlossen.
Wenn der LT-Regler den ersten Verdichter startet, wird das Ein-
spritzsignal aktiviert und damit den Start eines HT-Verdichters
anfordern. Wenn eine etwaige Verzögerung in der HT-Regelung
abgelaufen ist, wird der erste HT-Verdichter starten.
HT Verd. request
Eingang
Einspritz.
Wärmeaustauscher
ausgang
87
