Konfiguration - fortsetzung
Konfiguration von Ein- und
Ausgängen

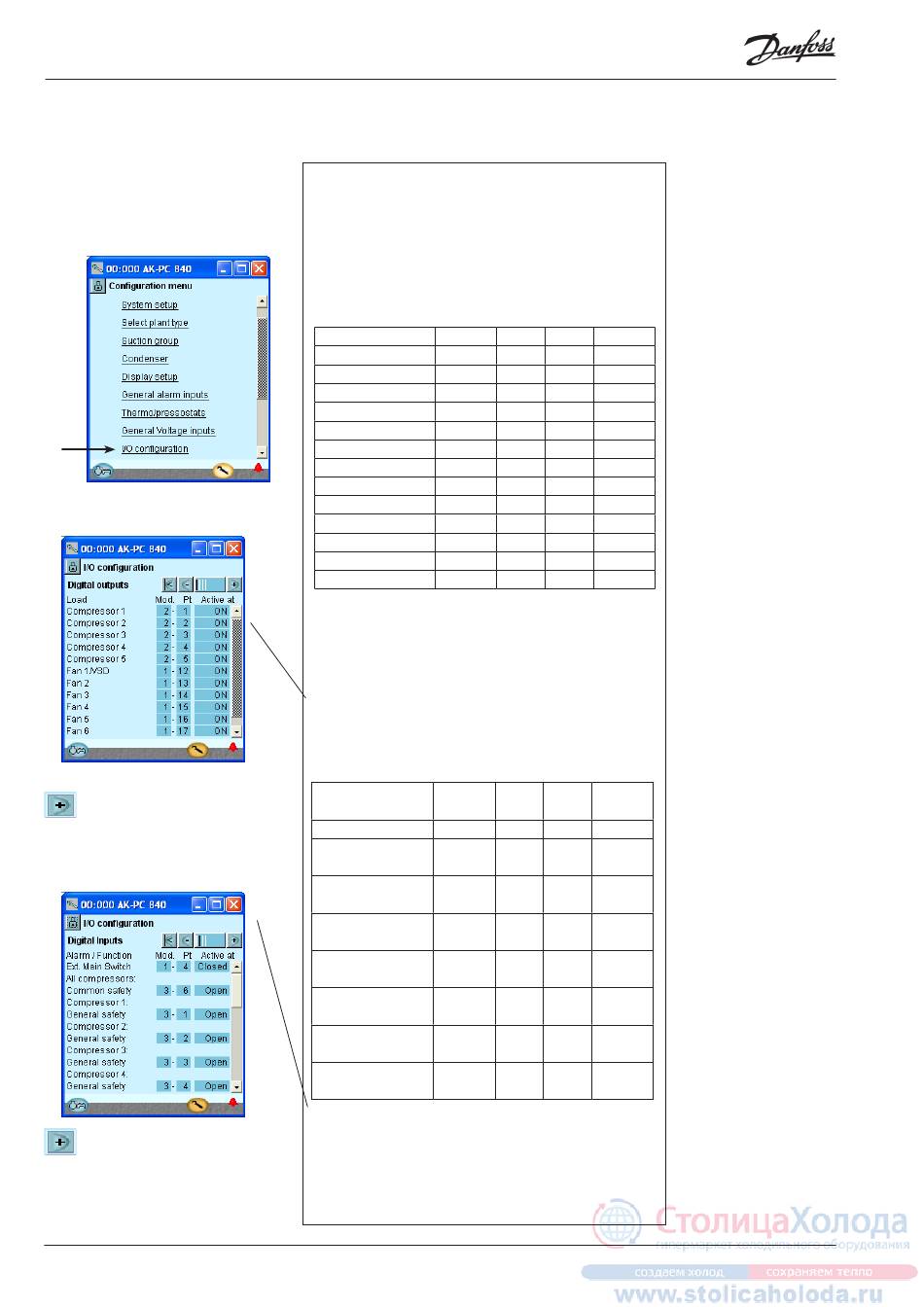

1. Gehen Sie zum Konfigurations-
menü
2. Wähle I/O Konfiguration
3. Digitale Ausgänge konfigurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. On/off Eingangsfunktionen
konfigurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
58
Die nachfolgenden Schirmbilder sind abhängig von den vorherge-
henden Definitionen. Die Schirmbilder werden zeigen, welche An-
schlüsse die vorhergehenden Einstellungen erfordern. Die Tabellen
sind die gleichen wie früher gezeigt, aber hier gruppiert:
• Digitale Ausgänge
• Digitale Eingänge
• Analoge Ausgänge
• Analoge Eingänge
Belastung
Lüfter 1
Lüfter 2
Lüfter 3
Lüfter 4
Lüfter 5
Lüfter 6
Alarm
Raumventilator
Verdichter 1
Verdichter 2
Verdichter 3
Verdichter 4
Verdichter 5
!!! Der Alarm ist umgekehrt, sodass Alarm gegeben wird, wenn die
Spannungsversorgung des Reglers ausfällt.
Zur Konfiguration der digitalen Ausgänge des Reglers ist einzu-
geben, welches Modul und welcher Punkt dieses Moduls jeweils
daran angeschlossen ist.
Darüber hinaus ist für jeden Ausgang festzulegen, ob die Belastung
bei Ausgang EIN oder AUS aktiv sein soll.
Eingang
Ext. Hauptschalter
Receiver Niveau on/
off
Verdichter 1 Sicher-
heitskreis
Verdichter 2 Sicher-
heitskreis
Verdichter 3 Sicher-
heitskreis
Verdichter 4 Sicher-
heitskreis
Verdichter 5 Sicher-
heitskreis
Allg. Sicherheitsfunkt.
der Verdichter
Zur Konfiguration der digitalen Eingänge des Reglers ist einzuge-
ben, welches Modul und welcher Punkt dieses Moduls jeweils daran
angeschlossen ist.
Darüber hinaus ist für jeden Eingang festzulegen, ob die Belastung
bei Ausgang Zurück oder Offen aktiv sein soll.
Hier wurde für alle Sicherheitskreise Offen gewählt. D.h., der Regler
empfängt Signal bei Normalbetrieb und registriert es als einen
Fehler, wenn das Signal unterbrochen wird.
Leistungsregelung RS8EG303 © Danfoss 04-2010
Ausgang Modul Punkt Aktiv bei
DO1 1 12 EIN
DO2 1 13 EIN
DO3 1 14 EIN
DO4 1 15 EIN
DO5 1 16 EIN
DO6 1 17 EIN
DO7 1 18 AUS !!!
DO8 1 19 EIN
DO1 2 1 EIN
DO2 2 2 EIN
DO3 2 3 EIN
DO4 2 4 EIN
DO5 2 5 EIN
Aktiv
Modul Punkt Aktiv bei
bei
AI4 1 4 Zurück
AI8 1 8 Offen
DI1 3 1 Offen
DI2 3 2 Offen
DI3 3 3 Offen
DI4 3 4 Offen
DI5 3 5 Offen
DI6 3 6 Offen
3 - Ausgänge
Die möglichen Funktionen
sind wie folgt:
Verdichter 1
Entlastung 1-1
Entlastung 1-2
Entlastung 1-3
Verdichter. 2-4
HT Comp. release
LT comp. request
Einspritz. Wärmeaustau-
scher
Einspritz. Saugleitung
Injection ON
Lüfter 1 / VSD
Lüfter 2 - 6
Wärmerückgewinnung
Alarm
Thermostat 1 - 5
Pressostat 1 - 5
Spannungseingang 1 - 5
4 - Digitale Eingänge
Die möglichen Funktionen
sind wie folgt:
Ext.. Hauptschalter
Nachtverschiebung
Lastbegrenzung 1
Lastbegrenzung 2
LT Comp. Release
HT comp. request
Alle Verdichter:
Gem. sicherheit
Verd. 1
Öldruck schutz
Überspannung schutz
Motortemperatur schutz
Druckgastemp. schutz
Abgangsdruck schutz
Allg. sicheheti
VSD Comp. 1 fehler
Comp. 2-4
do
Lüfter 1 Sicherheit
Lüfter 2 Sicherheit
Lüfter 3 Sicherheit
Lüfter 4 Sicherheit
Lüfter 5 Sicherheit
Lüfter 6 Sicherheit
VSD Verfl.. Sicherheit
Wärmerückgewinnung
DI 1 Alarm-eingang
DI 2-10 ...
AK-PC 730/ AK-PC 840
