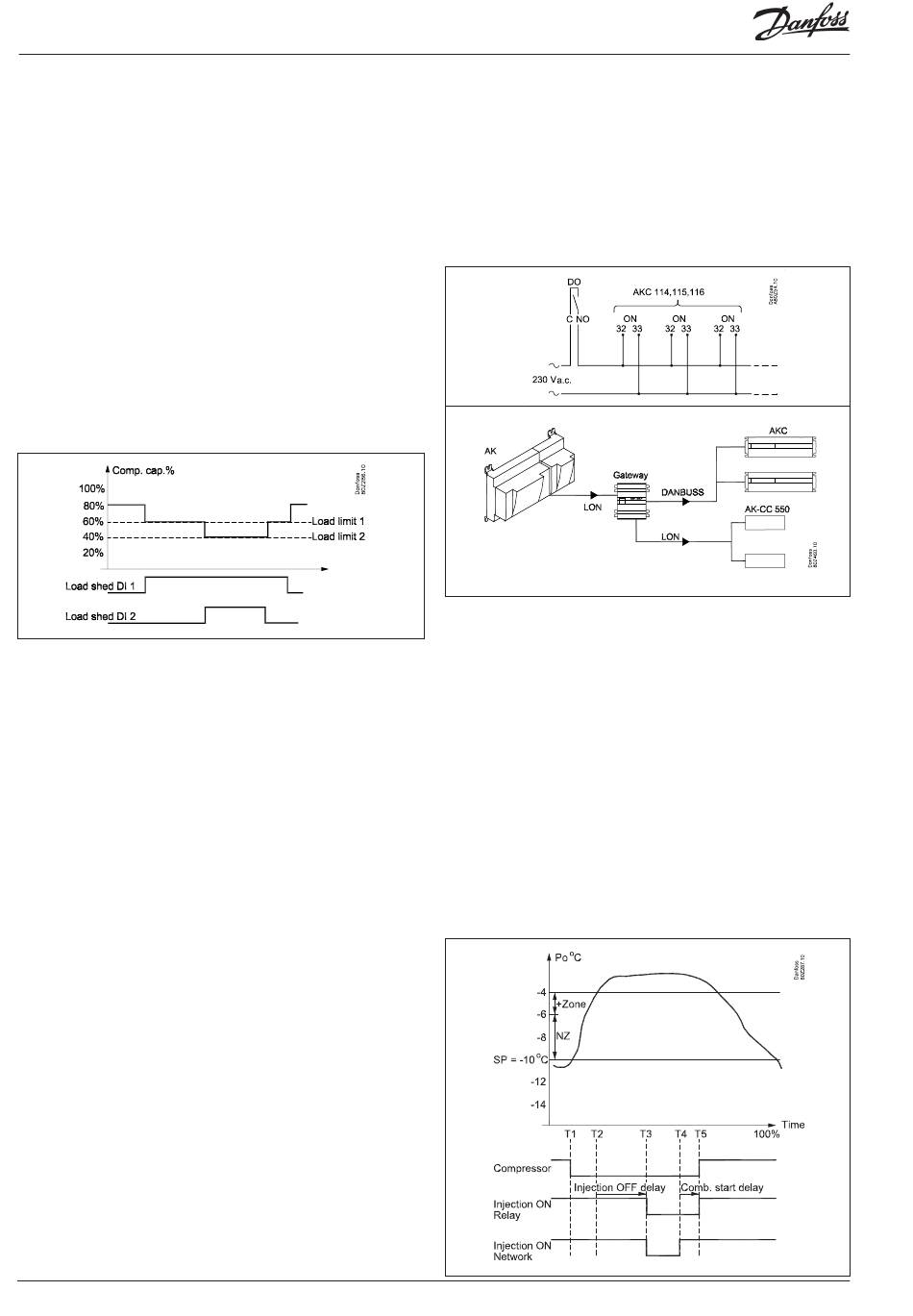

Load shedding (Lastabwurf)
Bei einigen Anlagen möchte man die Leistung des eingeschalte-
ten Verdichters begrenzen können, sodass man die elektrische
Gesamtlast beim Laden zeitweise begrenzen kann.
Für diesen Zweck stehen 1 oder 2 Digitaleingänge zur Verfügung.
Jedem Digitalgang ist ein Grenzwert für die maximal zulässige
eingeschaltete Verdichterleistung zugeordnet, sodass man die
Leistungsbegrenzung in 2 Stufen ausführen kann.
Wenn ein Digitaleingang aktiviert wird, wird die maximal zuläs-
sige Verdichterleistung auf die eingestellte Grenze beschränkt.
Das heißt, dass dann, wenn die aktuelle Verdichterleistung bei
Aktivierung des Digitaleingangs über dieser Grenze liegt, so viel
Verdichterleistung abgeschaltet wird, dass sie dem eingestellten
maximalen Grenzwert für diesen Digitaleingang entspricht oder
darunter liegt.
Der Schwellwert kann nicht niedriger als der niedrigste Kapazi-
tätsschritt des Verdichters eingestellt werden/„Startdrehzahl".
Wenn beide Lastabwurfsignale aktiv sind, gilt der niedrigste
Grenz-wert für die Leistung.
Übersteuerung des Lastabwurfs
Um zu vermeiden, dass Lastabwurf für die gekühlten Waren zu
Temperaturproblemen führt, wird eine Übersteuerungsfunktion
eingesetzt.
Es wird eine Übersteuerungsgrenze für den Saugdruck und eine
Verzögerungszeit für jeden Digitaleingang eingestellt.
Wenn der Saugdruck unter Lastabwurf die eingestellte Über-
steuerungsgrenze überschreitet und die damit verbundenen
Verzögerungszeiten für die beiden digitalen Ausgänge abgelau-
fen sind, werden die Lastabwurf-Signale übersteuert, sodass die
Verdichterleistung erhöht werden kann, bis der Saugdruck wieder
unter dem normalen Referenzwert liegt. Danach kann Lastabwurf
wieder aktiviert werden.
Alarm:
Wenn ein digitaler Lastabwurf-Eingang aktiviert ist, wird ein Mel-
designal erzeugt, um darüber zu informieren, dass die normale
Regelung außer Kraft ist. Dieser Alarm kann unterdrückt werden,
wenn er nicht gewünscht wird.
98
Leistungsregler RS8GU203 © Danfoss 2015-03
Injection ON
Die elektronischen Expansionsventile in den Kühlmöbeln sind
zu schließen, wenn alle Verdichter vom Starten verhindert sind.
Dadurch werden die Verdampfer nicht mit Flüssigkeit gefüllt, die
sonst bei einem erneuten Start der Regelung in einen Verdichter
weitergeleitet werden würde.
Für diese Funktion kann eines der Relais in der Verdichter-steue-
rung benutzt werden oder die Funktion lässt sich mittels Daten-
kommunikation herbeiführen.
Mit Relais
Mit Datenkommunikation
Die Funktion wird ausgehend von folgendem Ereignisverlauf
beschrieben werden:
T1) Der letzte Verdichter wird abgeschaltet.
T2) Der Saugdruck ist auf einen Wert entsprechend Po Ref + NZ
+ „+ Bereich K" gestiegen, aber kein Verdichter kann wegen der
restart-Zeitschaltuhr oder der Sicherheitsabschaltung starten.
T3) Die Zeitverzögerung „Injection OFF delay" läuft ab und die
Einspritzventile werden über Relais- oder Netzwerksignal zwangs-
weise geschlossen.
T4) Der erste Verdichter ist jetzt startbereit. Das Zwangsschließsig-
nal über das Netzwerk wird jetzt aufgehoben.
T5) Die Zeitverzögerung „Comp. start delay" läuft ab und das
Zwangsschließsignal über den Relaiskontakt wird aufgehoben.
Gleichzeitig wird dem ersten Verdichter der Start erlaubt.
Der Grund dafür, dass das Zwangsschließsystem über das Netz-
werk vor dem Start des ersten Verdichters aufgehoben wird, ist,
dass es Zeit in Anspruch nimmt, das Signal über das Netzwerk auf
alle Möbelregler zu verteilen.
AK-PC 772
