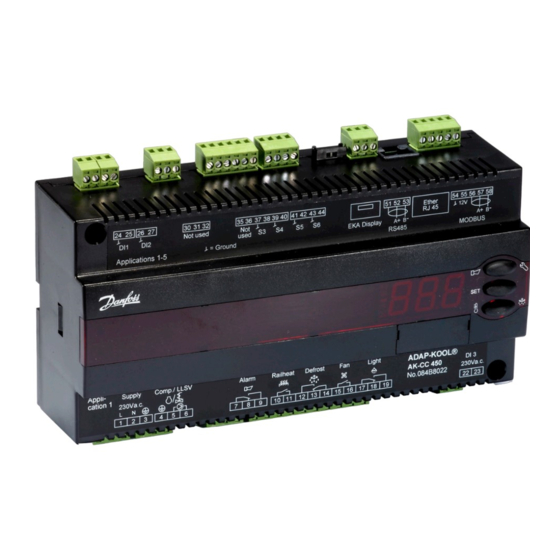

- Seite 1 Regler für Kühlmöbelregelung AK-CC 450 Manual...
-
Seite 2: Inhaltsverzeichnis
• Heizthermostat • Werkskalibrierung, die eine höhere Messgenauigkeit als im Möbel-Beispiele Standard EN 441-13 festgelegt ohne nachfolgende Kalibrierung (Pt1000-Ohm-Fühler) gewährleistet. • Integrierte MODBUS-Kommunikation mit der Möglichkeit, nachträglich eine LonWorks-, DANBUSS oder Ethernet-karte zu montieren. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... - Seite 3 Hier wird die Temperatur immer über die Temperatur S4 geregelt. Die beiden Temperaturen S3 werden für die Alarmüberwachung und für die Ablesung am Display jeder Kühlsektion verwendet. Es gibt separate Alarmverzögerungen. Es gibt zwei Produktfühler S6. Einen für jede Kühlsektion. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
-
Seite 4: Wirkungsweise
Fühlerwerte die Alarmüberwachung beeinflussen sollen. Man kann für die Alarmtemperatur Minimal- und Maximalgrenzen sowie Zeitverzögerungen einstellen. Für den Alarm bei Temperaturüberschreitung kann nach Abtauen, Gehäusereinigung oder Inbetriebnahme eine längere Zeitverzö- Periodenzeit, n63 gerung eingestellt werden. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... - Seite 5 Bei Aktivierung der Möbelreinigung wird an den normalen Alarmempfänger ein Reinigungsalarm gesandt. Eine spätere Behandlung dieser Alarme wird dokumentieren, dass das Möbel in geplanter Häufigkeit gereinigt wurde. Alarmüberwachung Während der Gehäusereinigung sind Temperaturalarme abgeschaltet. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 6 Alle angeführten Methoden lassen sich willkürlich anwenden — wird eine davon aktiv, startet die Abtauung. Stop der Abtauung Eine Abtauung kann auf zwei Weisen gestoppt werden:: • Zeit • Temperatur (mit Zeit als Sicherheit). Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 7 Der Regler hat eine eingebaute Echtzeituhr, die zum Starten von Abtauvorgängen genutzt werden kann. Diese Uhr verfügt über eine Leistungsreserve von 4 Stunden. Wenn der Regler über Datenkommunikation verfügt, wird die Uhr automatisch von der Systemeinheit aktualisiert. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 8 Im Bereich zwischen den beiden Taupunktwerten wird der Regler die Leistung, die der Rahmenheizung zugeführt werden muss, regeln. Während des Abtauvorgangs Während des Abtauvorgangs wird die Rahmenheizung von der Einstellung in "d27" geregelt (Off, On oder pulsierend) Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
-
Seite 9: Beleuchtungsfunktion
Eine Einstellung kann definieren dass das Nachtrollo offen ist wenn "r12" (main switch) auf AUS eingestellt wird. (siehe o98). Wenn das Nachtrollo nach unten rollt, stoppen die Lüfter für drei Minuten, sodass die Luftzirkulation die Positionierung des Rollos nicht beeinträchtigt. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013... - Seite 10 Heizthermostat hat denselben Wert wie für das Kühlthermostat. Um zu verhindern, dass sich das Heizthermostat bei kurzfristigem Heiz start Unterschreiten der Lufttemperatur einschaltet, kann eine Zeitverzögerung eingestellt werden, wann vom Kühlen zum Heizen gewechselt wird. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 11 Der Regler verfügt über eine Reihe von Funktionen, die zusammen mit der Übersteuerungsfunktion im Mastergateway / Systemmanager benutzt werden können. Funktion durch Datenkommunikation Funktion in gateway/system manager Benutzte Parameter in AK-CC 450 Abtaustart Abtaukontrolle / Zeitplan / Abtaugruppe --- Def start...
-
Seite 12: Anwendungen
Das eine Relais steuert das Hauptventil in der Saugleitung. Ein Wechselrelais steuert sowohl das Heizgasventil als auch das Dränventil. Das heißt, dass es zwischen dem Stoppen des Heizgases und dem Beginn der Entleerung keine Zeitverzögerung gibt. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... - Seite 13 Läuft in Thermostatband 1 mit sequentiellem "Zwei-Verdichter"-Betrieb; zuerst Verdichter 1, und dann Verdichter 2. In Thermostatband 2 kann Verdichter 2 abgewählt werden, sodass nur Verdichter 1 verwendet wird. Es gibt separate Thermostatunterschiede und Abtauungs-Stoppdefinitionen für die beiden Thermostatbänder. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 14 Für Anwendung 2 bis 5 und 9 muss nur das untere Schild montiert werden. Für Anwendung 6, 7 und 8 müssen beide Schilder montiert werden. Links auf den Schildern ist die Nummer angegeben. Verwenden Sie das Schild mit der aktuellen Nummer. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
-
Seite 15: Funktionsübersicht
Bei "PWM" kann die Differenz (r01) nicht niedriger als 2 K eingestellt werden. An einer dezentralen Anlage muss die Einstellung ON/OFF Thermostat gewählt wer- den, so dass Anwendung 3 und 9 in Einstellung "1" gezwungen wird. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013... - Seite 16 Hier Einstellen wann der Alarm bei Hochtemperatur eintreten soll. Grenzwert in °C einstellen (absoluter Wert). Der Grenzwert wird währen Nachtbetrieb angehobent. Der Wert ist die gleiche wie die eingestellte Nachtanhebungswert, aber wird nur gehoben, wenn der Wert Positiv ist. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 17 Verdichter off-Zeit bei Fühlerfehler CmpOff Err Die Leuchtdiode auf der Reglerfront zeigt an, ob die Kühlung in Betrieb ist. Comp Relay / Comp2 Relay Hier lässt sich der Zustand des Ver- dichterrelais’ ablesen AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 18 Start des Lüfters vergehen muss. (Der Zeitraum, in dem die Feuch- tigkeit am Verdampfer gebunden wird.) Lüfter-Starttemperatur FanStartTemp Der Lüfter kann auch früher als gemäß „Verzögerung des Lüfterstarts nach der Abtauung“ starten, falls der Abtaufühler S5 unter den hier eingestellten Wert absinkt. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 19 Lüfter gestoppt. Es wird wieder gestartet bei 2 K unter der Einstellung. Die Funktion ist nicht aktiv währen eine Abtaaung oder start nach einer Abtaaung. Mit der Einstellung +50°C ist die Funktion unterbrochen. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 20 Adresse Die Adresse wird zwischen 0 und 240 eingestellt, je nach Systemeinheit und gewählter Da- tenkommunikation. Ist die Systemeinheit ein Gateway vom Typ AKA 245 muss die Version 6.20 oder neuer sein. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 21 Die Ein-Periode wird in % der Zeit eingestellt. Rahmenheizung bei Nachtbetrieb Railh.ON ngt% Die Ein-Periode wird in % der Zeit eingestellt. Rahmenheizungscyklus Railh. cycle Die Periodendauer für die gesamte Ein-Zeit + Aus-Zeit ist in Minuten einzustellen. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 22 Taupunktwert auf Minimum ist. Start der Kühlung bei offener Tür DoorInjStart Wenn die Tür offen gelassen wurde, muss die Kühlung nach einer vorgegebenen Zeit (DI config = 2) starten. Hier wird die Zeit eingestellt. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 23 Status am Relais für Heizelement in das Tropfbecken Blinds relay Status am Relais für Nachtrollo Def. relay B Status am Relais für Abtauung B Heat relay Status am Relais für Heizfunktion Rail DutyC % Auslesung der aktuellen Rahmenheizungsleistung in % AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 24 *) Notkühlung tritt bei fehlendem Signal von einem festgelegten S3- oder S4-Fühler in Kraft. Die Regelung setzt mit einer durchschnittlich registrierten Schaltfrequenz fort. Es finden sich zwei registrierte Werte — einer für Tagbetrieb und einer für Nachtbetrieb. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 25 Die Wichtigkeit der einzelnen Alarme kann mit einer Einstellung definiert werden. Die Einstellung muss in der Gruppe "Alarm Primärziele" vorgenom- men werden Einstellung von Einstellung von Sende über System manager AK-SM AKM (AKM destination) Netzwerk Hoch Mittel Tief Nur Log Unterbrochen AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
-
Seite 26: Bedienung
Ablesen der Temperatur am Abtaufühler (Oder Produktfühler, wenn in o92 gewählt.) • Die untere Taste kurz betätigen Manueller start oder stop einer Abtauung • Die untere Taste für etwa 4 Sekunden betätigen. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... - Seite 27 Türfunktion (=2) Fühlersignal für Displayanzeige. S4% (017) Anmerkung: Für Anwendung 6 und 7 wird die Fühlergewichtung für die Fühler S3/S4 für Thermostat, Alarmthermostat und Ablesung am Display nicht verwendet, weil die Fühleranwendungen vordefiniert sind. AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
-
Seite 28: Menüübersicht
0 min. 30 min. Min. OFF-zeit 0 min. 30 min. 0 sec 999 sec Verzögerungszeit für eingeschaltete Verdichter 2 Betriebsart 1= Sequentiell, 2=Zyklisch Verdichter .2 kann in Thermostatband 2 laufen 0: Nein 1: Ja Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... - Seite 29 Uhr - Einstellung des Datums 1 mon. 12 mon. Uhr - Einstellung des Monats 0 year 99 year Uhr - Einstellung des Jahrs Diverses 0 sec 600 sec Verzögerung des Ausgangssignales nach dem Anlauf AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
- Seite 30 Zeitverzögerung von "offener Tür" bis zum Anlaufen der 0 min. 240 min. Kühlung Lüfterbetrieb bei angehaltener Kühlung (forced closing): 0=gestoppt (Abtauung zugelassen) 1= In betrieb (Abtauung zugelassen) 2= gestoppt (Abtuung nicht zugelassen) 3= In betrieb (Abtauung nicht zugelassen) Manual RS8EU603 © Danfoss 11-2013 AK-CC 450...
- Seite 31 1: Thermostat 1 in betrieb, 2: Thermostat 2 in betrieb Status am Hochspannungseingang DI3 Auslesung des aktuellen Einschaltungswert des Thermostats Auslesung des aktuellen Ausschaltungswert des Thermostats Auslesung der aktuellen Brine PWM OD in % AK-CC 450 Manual RS8EU603 © Danfoss 11-2013...
-
Seite 32: Anschlüsse
Zwischen Klemme 7 und 8 besteht eine Verbindung, wenn die Klemme 53 = B (B-) Funktion aktiv sein soll. (Bei einem LON RS485 und einem Gateway vom Typ AKA 245 muss das Gateway die Version 6.20 oder neuer haben.) Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... - Seite 33 Fehlern im Betrieb der Kühlanlage führen. Beispielsweise zum Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer. Lichtrelais Danfoss übernimmt keine Haftung für Waren oder Anlagenteile, Zwischen Klemme 17 und 18 besteht eine Verbindung, wenn die in Folge der o.g. Fehler beschädigt werden. Bei der Installation die Beleuchtung eingeschaltet sein soll.
-
Seite 34: Daten
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9, A1, A2 EMC-geprüft gem. EN 61000-6-2 und EN 61000-6-3 * DO3 und DO4 sind 16 A Relais. DO2, DO5 und DO6 sind 8 A Relais. Max. Belastung darf nicht überschritten werden. Manual RS8EU603 © Danfoss 11-2013 AK-CC 450... -
Seite 35: Bestellung
084B7299 (Kabel, 6 m) LON / DANBUSS 084B8022 084B8574 (Display) 084B7299 (Kabel, 6 m) 084Bxxxx (Datenmodul) L < 15 m MODBUS / LON / DANBUSS 084B8022 084B8562 (Display) 084Bxxxx (Datenmodul) L > 15 m AK-CC 450 Manual RS8EU603 © Danfoss 11-2013... - Seite 36 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
