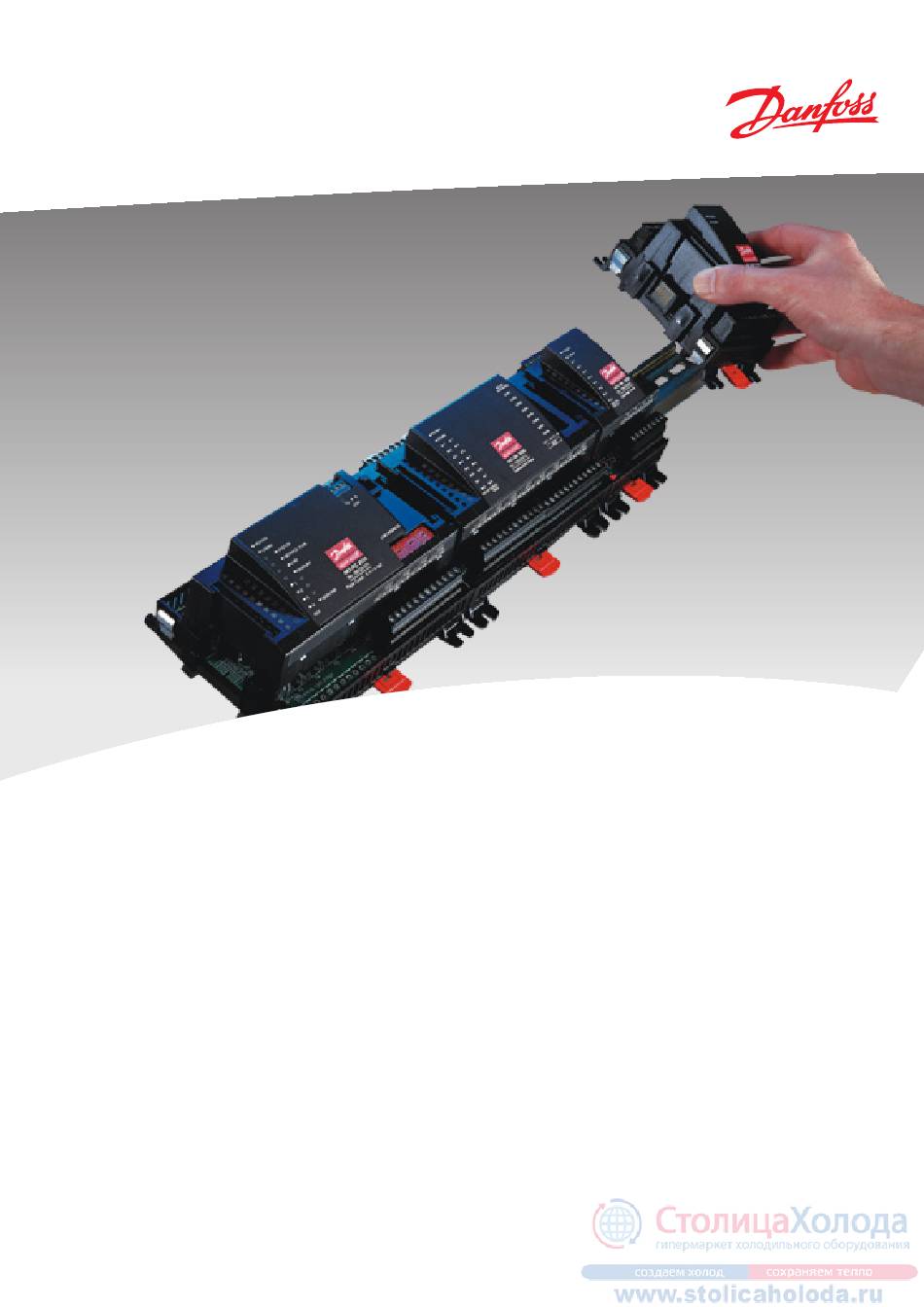

- Seite 1 Leistungsregler AK-PC 730 und AK-PC 840 Manual...
-
Seite 2: Inhaltsverzeichnis
Sicherheitsfunktionen für Verflüssiger ........94 Generelle Überwachungsfunktionen ..........95 Sonstiges....................96 Anhang A – Verdichterkombinationen und Schaltprinzip ..99 Alarm Texte .....................104 Anhang B - Anschlussvorschlag - AK-PC 730 ......106 Anhang B - Anschlussvorschlag - AK-PC 840 ......108 Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 3: Einführung

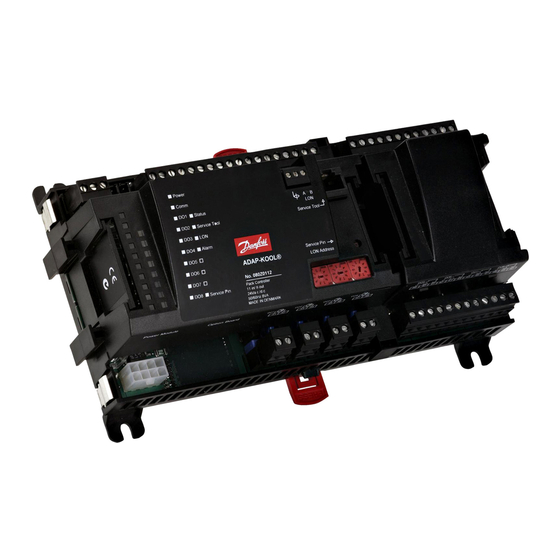

1. Einführung Anwendung AK-PC 730 und AK-PC 840 sind komplette Regeleinheiten zur Leis- Beispiele tungsregelung von Verdichtern und Verflüssigern in Kälte- und Traditioneller Leistungsregelung Klimaanlagen. Sie enthalten Funktionen, durch die sie auch besonders für Kaskadenanlagen, z. B. Regelung der Verdichterleistung gemäß... -
Seite 4: Prinzip
• Der Oberteil ist zusätzlich zur Software mit Anschlüssen für Datenkommunikation und Adresseneinstellung ausgestattet. Bei nur wenigen Anschlüssen ist ein Regel- Bei Vorhandensein vieler Anschlüsse kann/können Beispiel modul ausreichend. ein bzw. mehrere Ausbaumodul/e hinzukommen. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 5: Netzanschluss
Es können insgesamt vier Displays montiert werden. Mit einer Einstellung kann zwischen folgenden Messwerten ausgewählt werden: Saugdruck, Saugdruck in Temperatur, Pctrl, S4, Ss, Sd, Verflüssigungsdruck, Verflüssigungsdruck in Temperatur und S7. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... - Seite 6 Kommen. Beispielsweise bei langsam zunehmender Verschmutzung eines Verflüssigers. Bei Abgabe des Alarms ist die Leistung beein-träch- tigt, die Situation aber noch nicht bedrohlich. Es ist Zeit, einen Fehler Servicebesuch zu planen. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
-
Seite 7: Aufbau Eines Reglers
Reglermoduls + eines oder mehrerer Ausbaumodule erforderlich. Dieser Abschnitt gibt eine Übersicht über die Anschlussmöglich- keiten und Hilfe bei der Auswahl der in Ihrer aktuellen Anwen- dung zu benutzenden Module. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 8: Modulübersicht
Das Modul mit zusätzlichen Relaisausgängen wird auch in einer Ausführung angeboten, bei dem der Oberteil mit einem Umschalter ausgestattet ist, um die Relais übersteuern zu können. Ausbaumodul mit ana logem Ausgangssignal. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 9: Funktion
Echtzeituhr zum Einsatz in Reglern, die eine Uhrfunktion benötigen, aber nicht mit Datenkommunikation verbunden sind AK-OB 101A Echtzeituhr mit Batterie-Backup Ist in einen AK-Regler einzubauen Auf den folgenden Seiteen befinden sich Daten über den einzelnen Modulen. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 10: Gemeinsame Daten Für Module
EMV-getestet Immunität gem. EN 61000-6-2 Emission gem. EN 61000-6-3 UL file number: E166834 UL 873, Die angegebenen Daten gelten für alle Module. Spezifische Daten werden zusammen mit dem aktuellen Modul angeführt. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 11 Module der Baureihe 100 bestehen aus 1 Modul Module der Baureihe 200 bestehen aus 2 Modulen Regler bestehen aus 3 Modulen Länge einer verbundenen Einheit = n x 72 + 8 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 12: Regler
Ein kleines Modul (Option board) lässt sich auf der Hauptplatine • Alarm wenn blinkend des Reglers platzieren. Das Modul ist später im Dokument - 3 Stck. werden nicht benutzt beschrieben. • Kontakt “Service-PIN” wurde aktiviert Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 13 42 - 43 - 44 heizung Abtau- 18 (DO7) 45 - 46 - 47 19 (DO8) 48 - 49 - 50 Option Board Siehe Signal auf der Seite des Moduls. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 14: Ausbaumodul Ak-Xm 101A
5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen abhängig vom Typ des Druckmessumformers. Leuchtdioden Nur die beiden oberen werden angewandt. Sie haben folgende Bedeutung: • Versorgungsspannung am Modul • Kommunikation mit dem Regler ist aktiv (Rot = Störung) Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 15 Geschlos- 5 (AI 5) 17 - 18 Tag/ 6 (AI 6) 19 - 20 Nacht Offen 7 (AI 7) 21 - 22 Tür 8 (AI 8) 23 - 24 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 16: Ausbaumodul Ak-Xm 102A / Ak-Xm 102B
• Kommunikation mit dem Regler ist aktiv (Rot = Störung) Off: DI < 2 V a.c. Off: DI < 24 V a.c. • Zustand der einzelnen Eingänge 1 bis 8 (leuchtet = Spannung) Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 17 4 (DI 4) 7 - 8 5 (DI 5) 9 - 10 6 (DI 6) 11 - 12 7 (DI 7) 13 - 14 8 (DI 8) 15 - 16 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 18: Ausbaumodul Ak-Xm 204A / Ak-Xm 204B
Nieder- und Hochspan- AC-15: max. 3 A (Inductive) Hinter dem Oberteil befindet sich für jeden Ausgang eine nung dürfen nicht an die Sicherung. gleiche Ausgangsgruppe angeschlossen werden. AK-XM 204B Übersteuerung des Relais Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 19 5 (DO 5) 37 - 39 6 (DO 6) 40 - 41 - 42 7 (DO 7) 43 - 44 - 45 8 (DO 8) 46 - 47 - 48 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 20: Ausbaumodul Ak-Xm 205A / Ak-Xm 205B
Nieder- und Hochspan- AC-15: max. 3 A (Inductive) nung dürfen nicht an die Hinter dem Oberteil befindet sich für jeden Ausgang eine gleiche Ausgangsgruppe Sicherung. angeschlossen werden. AK-XM 205B Übersteuerung des Relais Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 21 37 - 36 - 39 Licht Rahmen- 14 (DO6) 40 - 41 - 42 heizung Abtau- 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 22: Ausbaumodul Ak-Ob 110
Die beiden Ausgänge haben Punkt 24 und 25. Sie werden auf einer früheren Seitee gezeigt, auf der auch der Regler beschrieben ist. Max. Belastung I < 2,5 mA R > 4 kohm Modul Punkt 0 - 10 V Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 23: Ausbaumodul Ak-Ob 101A
Die Lebensdauer der Batterie beträgt mehrere Jahre – auch wenn häufig Stromausfälle auftreten. Es wird Alarm gegeben, wenn die Batterie ausgetauscht werden soll. Nach der Alarmmeldung ist die Batterie noch immer mehrere Monate betriebsfähig. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 24: Ausbaumodul Eka 163B / Eka 164B
Das Modul kann in einem Abstand von bis zu 15 m vom Reglermodul angebracht werden. Punkt Die Festlegung eines Displaymodulpunkts ist nicht erforderlich – Modul es kann einfach angeschlossen werden. Punkt Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 25: Stromversorgungsmodul Ak-Ps 075 / 150
1.5 A 36 VA (justierbar) Anschlüsse Maße Type Höhe Breite AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm Versorgung an ein Regler AK-PS 075 AK-PS 150 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 26: Vorwort Zur Design
Alarmfunktion Datenfernübertragung Soll der Alarm zu einem Signalgeber geleitet werden, ist ein Das Reglermodul verfügt über Anschlüsse für LON- Relaisausgang zu benutzen. Datenkommunikation. Die Installationsanforderungen sind in einem separaten Dokument beschrieben. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 27: Anschlüsse
Eingang. Begrenzungen Da das System, was die Anzahl der angeschlossenen Einheiten ✔ Die Summe aller Anschlüsse darf 40 Stck. bei AK-PC 730 nicht überschreiten. betrifft, äußerst flexibel ist, ist zu kontrollieren, ob mit der Die Summe aller Anschlüsse darf 80 Stck. bei AK-PC 840 nicht getroffenen Wahl, die wenigen auferlegten Grenzen eingehalten überschreiten. -
Seite 28: Design Von Ein Verdichter- Und Verflüssigerregelung
9. Verkoppeln der Module. 10. Die Anschlussstellen sind festzulegen. 11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia- gramm an. 12. Spannungsversorgung / Trafogröße. Skizze Fertigen Sie eine Skizze der aktuellen Anlage an. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 29: Verdichter Und Verflüssigerfunktionen
Separate Spannungsmessungen es Einstellungen für die die Ein- und Ausschaltwerte. Eine zugehö- Max. Ein- und Ausgänge rige Alarmfunktion kann ebenfalls benutzt werden. Die Funktionen sind im Kapitel 5 näher beschrieben. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 30: Anschlussmöglichkeiten
• Sd max = 120°C • AK-OB 110 Analoges Ausgangsmodul • SH min = 5 °C, SH max = 35 °C Sonstiges: • Alarmausgang wird verwendet • Externer Hauptschalter wird verwendet Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 31: Plannungsschema
___ Stck. je 5 VA = __ AK_OB 110 (2 Analoge Ausgänge) ___ Stck. je 0 VA = 0 1 Stck. je 8 VA = 8 Summe = Summe = max. 32 VA AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 32: Länge
Modul auf der DIN-Schiene auf seinen Platz schieben – unabhängig davon, wo in der Reihe sich das Modul befindet. Die Demontage erfolgt gleichfalls mit beiden Schnappschlössern in offener Stellung. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 33: Anschlussstellen Bestimmen
11 - 12 Offen 19 (DO8) 48 - 49 - 50 Raumventilator Verdichter Drehzahl des Verdichters 0-10 V 7 (DI 7) 13 - 14 8 (DI 8) 15 - 16 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 34: Anschlussdiagramm
Anschlussdiagramm Die Zeichnungen der einzelnen Module kön- nen bei Danfoss angefordert werden. Format = dwg und dxf. Sie können dann selbst die Modulnummer im Kreis eintragen und die einzelnen Anschlüsse skizzieren. Beispiel fortgesetzt: Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 35: Spannungsversorgung
Beispiel fortgesetzt: Reglermodul 8 VA + 1 Ausbaumodule in der Baureihe 200 5 VA + 1 Ausbaumodul in der Baureihe 100 2 VA ------ Größe des Transformators (mindestens) 15 VA AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 36: Bestellung
Länge = 6 m 084B7299 Echtzeituhr zum Einsatz in Reglern, die eine Uhrfunktion benötigen, aber nicht mit Datenkommunikation verbunden Zubehör sind AK-OB 101A Echtzeituhr mit Batterie-Backup Ist in einen AK-Regler einzubauen 080Z0252 Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 37: Montage Und Verdrahtung
Dazu ziehen wir erneut das o. a. Beispiel heran. Darin kamen folgende Module vor: • Reglermodul, Modell AK-PC 840 • Relaismodul, Modell AK-XM 204B • Digitales Eingangsmodul, Modell AK-XM 102B • Analoges Ausgangsmodul, Modell AK-OB 110 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 38: Montage
Die Deckelplatte vom Basismodul abheben.. 2. Das Ausbaumodul im Basismodul montieren Es gibt zwei Ausgän- ge, wobei jedoch für das Beispiel nur einer benötigt wird. 3. Den Oberteil wieder am Basismodul aufsetzen Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 39: Montage Des I/O-Moduls Am Basismodul
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös- ser geöffnet sind, lässt sich das Modul – unabhängig von der Reihen- folge – in die richtige Position schieben. Beim Ausbau müssen die Schnappschlösser ebenfalls geöffnet sein. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 40: Verdrahtung
Verdichter 5 Sicherheitskreis 5 (DI 5) 9 - 10 Offen Verdichter Gemeinsamer 6 (DI 6) 11 - 12 Offen Sicherheitskreis 7 (DI 7) 13 - 14 8 (DI 8) 15 - 16 Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 41: Lon Kommunikationsnetzwerk Anschließen
Dauernd Ein = Aktiver Alarm / quittiert ■ DO7 Adresse einstellen und Service-Pin aktivieren. ■ DO8 ■ Service Pin Netzwerksinstallation 6. Der Regler kann jetzt konfiguriert werden. Status am Ausgang 1-8 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... - Seite 42 Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
-
Seite 43: Konfiguration Und Bedienung
Wir haben hier Ausgangspunkt in dem Beispiel, das wir früher durchgegangen sind. Das heißt Verdichterregelung mit 5 Verdich- tern und Verflüssigerregelung mit 6 Lüftern. Beispiel ist auf der nächsten Seite gezeigt. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 44: Beispiel Einer Kälteanlage
Installation sind sie zusammenzufügen, sodass sie als ein Regler arbeiten. In das gezeigte Beispiel werden folgende Module eingesetzt: • AK-PC 840 Basismodul • AK-XM 204B Relaismodul • AK-XM 102B Digitales Eingangsmodul • AK-OB 110 Analoges Ausgangsmodul Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 45: Konfiguration
Die rote Alarmglocke ganz unten rechts zeigt an, dass vom Regler ein aktiver Alarm registriert wurde. In unserem Fall ist die Ursache des Alarms, dass im Regler noch keine Zeiteinstellung vorgenommen wurde. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 46: Gehen Sie Zum Konfigurationsmenü
Anmeldung mit neuer Benutzername und dem entsprechenden Erneute Anmeldung mit neue Benutzername Kennwort im Regler vorzunehmen. und neuer Zugangskode Zum Anmeldungsbild gelangen Sie durch Betätigen des Vorhänge- schlosssymbols oben links im Bildschirmfenster. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 47: Freigabe Zur Konfiguration Des Reglers
Konflikt mit der Konfiguration stehen darf. 2. Wähle Konfiguration EIN/AUS 3. Wähle Konfiguration blockiert Das blaue Feld mit dem Text Blockiert drucken 4. Wähle Freigegeb. Freigegeb. wählen und OK drucken. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 48: Systemeinstellung
Regler übertragen werden. Bei Anschluss des Reglers an ein Netzwerk wird Datum und Uhrzeit auto- matisch von der Systemeinheit im Netzwerk eingestellt. Dies gilt auch für den Wechsel zwischen Sommer- und Winterzeit. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 49: Anlagenart Auswählen
Weitere Einstellungen: - Ändern Sie auch die Einstellungen für: • Externer Hauptschalter auf Ja • Alarmausgang benutzen auf Hoch. (Bei “Hoch” wird das Relais nur bei Alarmen mit hoher Priorität aktiviert.) AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 50: Die Steuerung Der Verdichter Einstellen
Kältemittel wählen ist das +-Schaltfeld zu betätigen. P0 Kältemittelfaktor K1, K2, K3 Nur benutzen, wenn Kältemittel nicht von der Liste gewählt werden kann (Bitte Danfoss für weitere 4. Werte für die Leistungsregelung Information kontakten) In unserem Beispiel wählen wir: einstellen Pctrl Kältemittel... -
Seite 51: Werte Für Verdichterleistung Einstellen
+-Schaltfeld zu betätigen. Schaltprinzip ab. Hauptstufe Einstellung der Nennleistung der Hauptstufe (Nennleistung des entsprechenden Verdichters in % einstellen) 0 - 100%. Entlastung Anzeige der Leistung für jede Entlastung, 0 – 100%. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 52: Verdichterüberwachung Einstellen
In unserem Beispiel verwenden Liq. in suctionline wir diese Funktionen nicht Die Funktion ist zu wählen, wenn eine Flüssigkeitseinsprit- zung in der Saugleitung erfolgen soll, um die Druckgastem- peratur niedrig zu halten. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 53: Einstellung Der Regelung Der Verflüssigerlüfter
Regelungsstrategie Wahl der Regelungsstrategie P-Band: Die Lüfterleistung wird mithilfe der P-Bandregelung geregelt. Das P-Band wird als „Proportionalband Xp” einge- stellt. PI-Regler: Die Lüfterleistung wird mithilfe des PI-Reglers geregelt. Wird fortgesetzt AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 54: Konfiguration Display Anzeige
Verdichter Regelungsfühler Pctrl Verflüssiger Regelungsfühler P0 Bar Pc Bar Pctrl Bar Auslesung Einheit Wähle in welche Einheiten die Anzeigen gezeigt werden solle: SI Einheiten (°C und Bar) oder (US-Einheiten °F und psi) Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 55: Konfiguration Der Generellen Alarm-Eingängen
In unserem Beispiel wählen wir eine Alarmfunktion zur Überwachung des Flüssigkeitsniveaus im Sammler. 3. Die gewünschten Danach haben wir einen Namen für die Alarmfunktionen definieren Alarmfunktion und den Alarmtext gewählt. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 56: Konfiguration Separater Thermostatfunktionen
Text für Alarmmitteilung (untere Alarmgren- Text eingeben. 4 - Pressostate Über die +-Taste gelangen Sie zu den entspre- Einstellungen wie bei Thermostaten. chenden Einstellungen für Druckschalterfunk- tionen. Die Funktion wird im Beispiel nicht benutzt. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 57: Konfiguration Separater Spannungssignalfunktionen
Untergrenze. nungseingang in der I/O-Konfiguration ein Text für Alarmmitteilung (untere Alarmgren- Relaisausgang reserviert. Eine Definition dieses Relais ist nicht erforderlich, wenn nur eine Text eingeben. Alarmmitteilung über Datenkommunikation erfolgen soll. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 58: Konfiguration Von Ein- Und Ausgängen
Ausgang Zurück oder Offen aktiv sein soll. Hier wurde für alle Sicherheitskreise Offen gewählt. D.h., der Regler empfängt Signal bei Normalbetrieb und registriert es als einen Fehler, wenn das Signal unterbrochen wird. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 59: Analoge Ausgänge Konfigurieren
Saux 1 - 4 Paux 1 - 3 Volt Eingang 1 - 5 • 0 -5 V, • 0 -10 V, • 1 – 5 V, • 2 – 10 V AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 60: Einstellung Von Alarmprioritäten
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 4. Alarmprioritäten für Verflüssiger einstellen In unserem Beispiel wählen wir die hier im Bild gezeigten Einstellungen. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 61 Konfiguration - fortsetzung 5. Alarmprioritäten für Thermostaten und extra Digita- le Signale einstellen In unserem Beispiel wählen wir die hier im Bild gezeigten Einstellungen. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 62: Konfiguration Aus
Der Regler nimmt jetzt einen Vergleich der gewählten Funkti- onen und der definierten Ein- und Ausgänge vor. Das Ergebnis wird im nächsten Abschnitt gezeigt, in dem die Konfiguration kontrolliert wird. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 63: Konfiguration Kontrollieren
Modulnummer auf 0 und die Punktnummer auf 0. Bitte nicht vergessen, dass bevor Modul- und Punktnummer geändert werden können, zur Konfiguration freizugeben ist. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 64: Konfiguration Der Analogen Ausgänge Kontrollieren
(HIER IM BEISPIEL WERDEN DIE EINSTELLUNGEN 1 UND 3 BEIBEHALTEN. Die Fehlereinstellung wird nur zur Orientierung gezeigt.) Bitte nicht vergessen, dass bevor Modul- und Punktnummer geändert werden können, zur Konfiguration freizugeben ist. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 65: Kontrolle Der Anschlüsse
Kontrollieren, dass der Wert des Alarms für die Sicherheitsüberwa- chung von Verdichter 1 auf EIN wechselt. Die übrigen digitalen Eingänge sind auf gleiche Weise zu kontrollieren. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 66: Analoge Ausgänge Kontrollieren
Ss und die zwei anderen Fühlern. Das kann auf Folgendes zurückzufüh- ren sein: • Der Fühler ist nicht angeschlossen. • Der Fühler ist kurzgeschlossen. • Punkt- oder Modulnummer sind nicht korrekt konfiguriert. • Die Konfiguration ist nicht blockiert Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 67: Kontrolle Der Einstellungen
Die letzte der Seiteen enthält Sicherheitsgrenzen und Wiederanlaufzei- ten. 5. Gehen Sie zurück zum Übersichtsbild 6. Den Verflüssiger wählen 7. Gehen Sie alle einzelnen Bilder für die Verflüssiger- gruppe durch. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 68: Gehen Sie Zurück Zum Übersichtsbild Und Weiter Zum Thermostatgruppe
9. Gehen Sie zurück zum Übersichtsbild und weiter zum Thermostatgruppe Einstellungen kontrollieren 10. Gehen Sie zurück zum Übersichtsbild und weiter zu den allgemeinen Alarmeingängen Einstellungen kontrollieren 11. Die Kontrolle ist beendet. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 69: Zeitplanfunktion
Tag/Nacht-Signal an den Regler sendet. 3. Zeitplan einstellen Einen Wochentag betätigen und die Tagesperiodezeiten einstellen. Mit den anderen Tagen fortsetzen. Hier im Bild ist der Verlauf für eine ganze Woche dargestellt. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 70: Installation In Lon Netzwerk
Einheit im Netzwerk benutzt: Die Adresseinstellung ist auf eine andere (ledige) Adresse zu ändern. Die Verdrahtung wurde nicht korrekt ausgeführt: Die Terminierung wurde nicht korrekt ausgeführt: Die Anforderungen an die Datenkommunikation sind im Datenkommu- nikation-Referenzhandbuch beschrieben RC8AC.. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 71: Der Erste Start Der Steuerung
Jetzt ist die Steuerung startbereit. Bitte beachten, dass aktive Anlagenalarme automatisch behoben wer- den, wenn der Hauptschalter auf AUS. Zeigen sich aktive Alarme beim Start der Steuerung, muss die Ursache ermittelt und behoben werden. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 72: Steuerung Starten
OK drucken. Der Regler startet jetzt die Steuerung der Verdichter und Lüfter. Bitte beachten: Der Regelbetrieb kann erst beginnen, wenn sich der interne und der externe Schalter in der Pos. „ON“ befinden. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 73: Manuelle Leistungsregelung
Wähle MAN. OK drucken. Stellen Sie die Leistung in Prozent ein Betätigen Sie das blaue Feld neben Manuelle Leistung. Stellen Sie die Leistung auf den gewünschten Prozentsatz ein. OK drucken. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 74: Regelungsfunktionen
5. Regelungsfunktionen In diesem Abschnitt werden die Auswirkungen der verschiedenen Funktionen beschrieben. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 75: Sauggruppe
P0 wird als Sicherheitsfunktion vor zu niedrigem Saugdruck be- nutzt und wird für ein Abschalten der Verdichterleistung sorgen. Bei Kaskadenanlagen kann das Signal vom Pctrl sowohl vom HT- als auch LT-Regler als Regelungsfühler bzw. Hochdrucküberwa- chung genutzt werden. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 76: Sollwert Des Saugdrucks
Verschiebung bei max. Signal sein soll (10 V) und bei min Signal. Begrenzung des Sollwerts Um einem zu hohen oder zu niedrigen Regelsollwert vorzubeu- gen, ist eine Begrenzung des Sollwerts einzustellen. P0 ref Max. Min. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 77: Leistungsregelung Von Verdichtern
Leistung entsprechend. Der Verstärkungsfaktor Kp liest anderer- PI-Regelung und Regelbereiche seits nur die temporären Druckänderungen. AK-PC 730 kann bis zu 4 Verdichter steuern. AK-PC 840 kann bis zu 12 Verdichtern steuern. Jeder Verdichter Im „+ Zone“ und „++ Zone“ wird der Regler normalerweise die ge- kann bis zu 3 Entlastungen haben. -
Seite 78: Aktueller Bereich
Beispiel mit 6 Verdichterstufen enthält, wobei „Anzahl Anschlüsse minimieren“ auf „Hoch“ eingestellt ist. Es ist auch zu beachten, dass die dynamische Erweiterung der Bereiche bei niedriger Ver- dichterleistung am höchsten ist. „Anzahl Anschlüsse minimieren“ = „Hoch“ Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 79: Verfahren Zur Leistungsverteilung
- Bei den verschiedenen Stopps wird der Verdichter mit der höchs- ten Betriebsstundenzahl zuerst gestoppt. - Bei Verdichtern mit mehreren Stufen wird der Betriebszeit-Aus- gleich zwischen den Hauptstufen der Verdichter durchgeführt. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 80: Power Pack Typen - Verdichter Kombinationen
In Anhang A folgt eine detaillierte Beschreibung der Schaltprinzi- pien für die einzelnen Anlagen mit entsprechenden Beispielen. Im Folgenden werden einige allgemeine Regeln für den Umgang mit leistungsgeregelten und drehzahlgeregelten Verdichtern sowie für zwei drehzahlgeregelte Verdichter gegeben. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 81 Spannung an). Es ist jetzt Aufgabe des Frequenzumrichters, die Drehzahl auf die "Startdrehzahl" zu bringen. Die Leistungsstufe ist jetzt zugeschaltet und die gewünschte Leistung vom Regler bestimmt. Die Startgeschwindigkeit muss immer so hoch angesetzt werden, AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
- Seite 82 Geschwindigkeit von C1 das Minimum erreicht hat. b) Variabler Teil kleiner als nachfolgende Verdichterstufen: Wenn der variable Teil des geschwindigkeitsgeregelten Verdich- ters kleiner ist als die nachfolgenden Verdichtern, werden „Löcher“ in der Leistungskurve entstehen. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
- Seite 83 Drehzahl läuft und die gewünschte Leistung einen Wert erreicht hat, der ein Einschalten des nächsten drehzahlgeregelten Verdichters (mit Start-Drehzahl) erlaubt, wonach beide parallel laufen. Die nachfolgenden einstufigen Verdichter werden entspre- chend der vorgegebenen Schaltprinzipien ein- und abgeschaltet. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 84: Verdichter-Zeitschaltuhren
Beispiel: - Zwei drehzahlgeregelte Verdichter mit einer Nennleistung von 10 kW und 20 kW - Frequenzbereich 25 – 60 Hz - Zwei einstufige Verdichter mit jeweils 20 kW und 40 kW Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 85: Load Shedding (Lastabwurf)
Wenn ein digitaler Lastabwurf-Eingang aktiviert ist, wird ein Mel- designal erzeugt, um darüber zu informieren, dass die normale Regelung außer Kraft ist. Dieser Alarm kann unterdrückt werden, wenn er nicht gewünscht wird. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 86: Kaskadenanlage - Koordination Und Einspritzung
(Wenn der letzte HT-Verdichter "vor T3" stoppt, wird das Freigabe- Sequenz signal entfallen und damit die LT-Verdichter stoppen.) HT Verd. request HT Verd. HT Verd.freigabe LT Verd. T1: Die Belastung im LT-Kreis macht das Einschalten von Verdich- terleistung erforderlich. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 87 LT-Verdichter für den Start freigege- ben werden. LT-Verdichteranforderungsverzögerung Hier wird das Ausgangssignal ”LT-Verdichteranforderung” vom LT-Regler verzögert. Diese Verzögerung kann angewandt werden, wenn der LT-Kreis zu oft einen Start von HT-Verdichtern erforder- lich macht. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 88: Injection On
Regelung in einen Verdichter weitergeleitet werden würde. Für diese Funktion kann eines der Relais in der Verdichter- steuerung benutzt werden oder die Funktion lässt sich mittels Datenkommunikation herbeiführen. Met Relais Mit Datenkommunikation Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 89: Flüssigkeitseinspritzung In Die Saugleitung
Einspritzung während des Anfahrens sicherstellt. Gemeinsamer Sicherheitskreis Es kann auch ein gemeinsames Sicherheitssignal für die gesamte Sauggruppe empfangen werden. Alle Verdichter schalten ab, wenn das Sicherheitssignal unterbrochen wird. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... - Seite 90 Es lassen sich Alarmgrenzen einstellen, die bei zu hohem Saug- Der Alarm wird abgemeldet und die Wiedereinschaltung von druck in Funktion treten. Es wird Alarm gegeben, sobald die zu- gehörige Zeitverzögerung abgelaufen ist. Die Regelung ist davon nicht betroffen. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
-
Seite 91: Verflüssiger
Wenn ein flüssiger Verflüssigerdruck mit elektronischen Expansi- erfolgt mittels einer Leistungskurve, die eine optimale Verstärkung onsventilen kombiniert wird, können große Energieeinsparungen sowohl bei hoher als auch bei geringer Leistung bietet. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... - Seite 92 Relaisausgang wird dazu zu korrigieren, sowie auch Alarme zu senden; der Regler kann in verwendet, ein Magnetventil zu aktivieren. dieser Situation jedoch nicht mit den Relais schalten. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
-
Seite 93: Leistungsverteilung
Wenn eine zusätzliche Leistung erforderlich ist, wird der nächste Lüfter zu dem Zeitpunkt zugeschaltet, an dem der erste Lüfter auf Mindestdrehzahl wechselt. Ab diesem Punkt erhöht der erste Lüfter die Drehzahl wieder usw. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 94: Verflüssigerschaltungen
Überwachungsfunktion an den betreffenden Verflüssiger erforderlich. Dies erfolgt durch “tunen” der Funktion bei sauberem Verflüssiger. Das Tunen darf erst vorgenommen werden, nachdem die Anlage eingefahren ist und lauft unter normale Betriebsver- hältnisse. Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... -
Seite 95: Generelle Überwachungsfunktionen
Es lassen sich Alarmgrenzen für Niedrig- bzw. Hochdruck ein- schließlich separater Alarmverzögerungen einstellen. Die einzelne Druckschalterfunktion lässt sich an die aktuelle Anwendung anpassen, da dem Druckschalter ein Name gegeben sowie Alarmtexte zugeteilt werden können. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... -
Seite 96: Sonstiges
25% Zuschaltung weitergeregelt – jedoch mindestens geändert werden kann (diese Änderung kann nur bei Anschluss mit einer Stufe. ( In AK-PC 730 sind die Werte einstellbar.) der AK-ST service tool software an das System durchgeführt • Bei Pc-Störung wird 100% Verflüssigerleistung zugeschaltet, die werden, und die Einstellungen müssen an jedem einzelnen Regler... - Seite 97 10 Parameter speichern, die alle 10 Minuten 2 Tage lang 3) SERV – Service-Benutzer registriert werden. Alle Einstellungen im Menüsystem außer Einrichten neuer Benut- zer. 4) SUPV – Supervisor-Benutzer Alle Einstellungen einschl. Einrichten neuer Benutzer. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
- Seite 98 ■ DO6 Dauernd Ein = Aktiver Alarm / quittiert Akteller Sollwerttemperatur für Verdichterleis- ■ DO7 ■ DO8 ■ Service Pin tung Netzwerksinstallation Set Punkt Verflüssiger Einstellung der erwünschten Verflüssigungsdruck in °C Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
-
Seite 99: Anhang A - Verdichterkombinationen Und Schaltprinzip
- Der leistungsgeregelte Verdichter wird als erster gestartet und als letzter gestoppt - Das Entlastungsventil wird dazu verwendet, Leistungsmängel auszugleichen - Bei Zyklusbetrieb findet ein Betriebszeit-Ausgleich zwischen Verdichter 2 und 3 statt AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010... - Seite 100 Hier sind einstufige Verdichter derselben Größe vorhanden. Der drehzahlgeregelte Verdichter wird stets als erster gestartet und als letzter gestoppt. Die einstufigen Verdichter werden nach dem Prinzip „First In First Out“ zu- und abgeschaltet, um einen Betriebsstundenausgleich zu Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
- Seite 101 - Wenn der drehzahlgeregelte Verdichter wieder die höchste abfälle zwischen den Entlastungsventilen/Hauptstufen auszuglei- Drehzahl (90 Hz) erreicht, wird der kleinste einstufige Verdich- chen. ter (C2) aus- und der große einstufige Verdichter (C3) zuge- schaltet. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
- Seite 102 - Wenn einstufige Verdichter abgeschaltet werden, erhöhen die zips). drehzahlgeregelten Verdichter ihre Drehzahl (50 Hz) entspre- • Dasselbe Frequenzband für beide drehzahlgeregelten Verdichter. chend der abgeschalteten Leistung. • Einstufige Verdichter derselben oder unterschiedlicher Größen Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
- Seite 103 - Der letzte drehzahlgeregelte Verdichter (C2) wird abgeschaltet, wenn die Bedingungen hierfür erfüllt sind. - Wenn einstufige Verdichter abgeschaltet werden, erhöhen die drehzahlgeregelten Verdichter die Drehzahl (50 Hz) entspre- chend der abgeschalteten Leistung. AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 104: Alarm Texte
Lüfteralarm Fan Alarm 1 Lüfter Nr. X ist durch Sicherheingang defekt rapportiert worden Fan/VSD safety Mittel Lüfter - AKD Alarm Fan VSD alarm Variable Drehzahlregelung für Verflüssigerlüfter ist auf Sicherhetit abgescahltet Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 105 Der betreffende Eingang wurde über die Servicetool-Software des AK-ST 500 in manuelle Regelart versetzt Niedrig Handsteurung DO MAN DO……… Der betreffende Ausgang wurde über die Servicetool-Software des AK-ST 500 in manuelle Regelart versetzt AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 106: Anhang B - Anschlussvorschlag - Ak-Pc
Anhang B - Anschlussvorschlag - AK-PC 730 Funktion Der Regler bietet die Möglichkeit, zwischen verschiedenen Anlagenarten auszuwählen. Wenn Sie diese Einstellung verwenden, schlägt der Regler eine Reihe Anschlusspunkte für die verschiedenen Funktionen vor. Diese werden nachfolgend gezeigt. Auch wenn Ihre Anlage nicht 100% der u. a. Beschreibung entspricht, können Sie die Funktion nutzen. - Seite 107 Verd. 3 Fan 1 Fan 2 Fan 3 Fan 4 Verd. Speed Verd. 1 Verd. 2 Verd. 3 Verd. 4 Fan 1 Fan 2 Fan 3 Fan 4 Verd. Speed AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
-
Seite 108: Anhang B - Anschlussvorschlag - Ak-Pc 840
Modul 2 - Verd. 1 Verd. 2 Verd. 3 AK-XM 102B safety safety safety Modul 3 - Verd. 3 Lüfter 1 Lüfter 2 Lüfter 3 Lüfter 4 Lüfter 5 AK-XM 204 Entlast. 2 Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840... - Seite 109 Entlast. 1 Verd. 1 Verd. 1 Verd. 1 Verd. 2 Verd. 2 Verd. 2 Verd. 3 Verd. 3 Entlast. 1 Entlast. 2 Entlast. 1 Entlast. 2 Entlast. 1 Lüfter 6 AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
- Seite 110 Main Sw. 2 single Regler recovery 4 fan Modul 2 - Verd. 1 Verd. 2 Verd. 3 Verd. 4 VSD. 1 VSD. 2 AK-XM 102B safety safety safety safety safety safety Leistungsregelung RS8EG303 © Danfoss 04-2010 AK-PC 730/ AK-PC 840...
- Seite 111 Verd. 2 Lüfter 1 Lüfter 2 Lüfter 3 Lüfter 4 Komp. speed Verd. 1 Verd. 2 Verd. 3 Verd. 4 Lüfter 1 Lüfter 2 Lüfter 3 Lüfter 4 Verd. speed AK-PC 730 / AK-PC 840 Leistungsregelung RS8EG303 © Danfoss 04-2010...
- Seite 112 Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
