Einspritzsignal für die Wärmetauscher-
steuerung

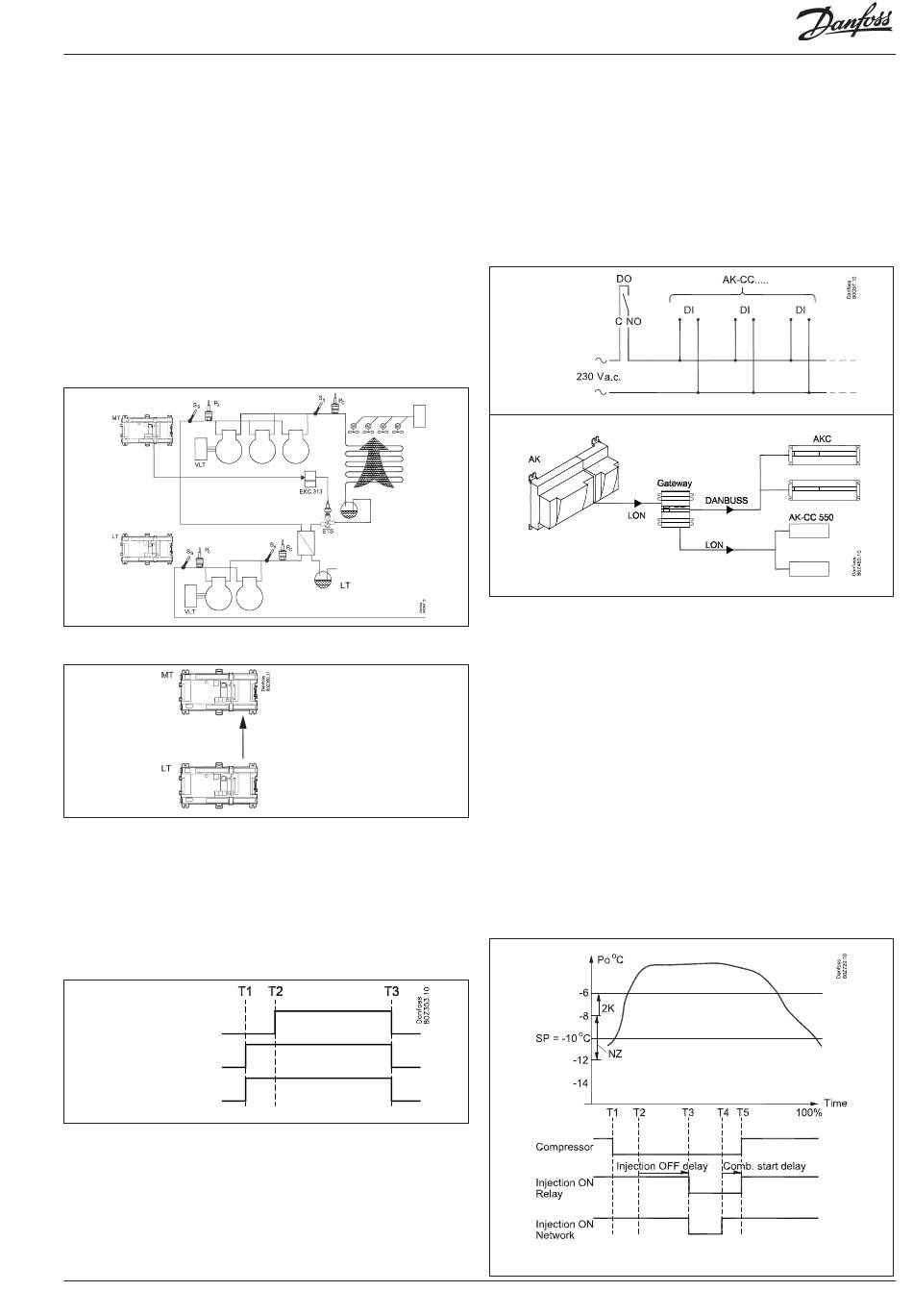

Einspritzsignal für die Wärmetauschersteuerung
Ein Einspritzen in den Kaskadenwärmetauscher muss in der Regel
mit dem Start des ersten Verdichters koordiniert werden. AK-PC
781A ermöglicht das Starten der Einspritzung, wenn der Regler
mit dem ersten Verdichter einsatzbereit ist.
Je nach Anlagentyp/Design ist es von Vorteil, das Einspritzen mit
den dem Signal "MT Verdichter Freigabe Ausgang bevor start" zu
synchronisieren.
Ein Relaisausgang kann für die Synchronisation dieses Signals ver-
wendet werden. Der Relaisausgang kann z. B. zur Steuerung eines
Magnetventils für ein Signal an den Regler verwendet werden.
Beispielsweise einen EKC 313.
Einspritz.
Wärmetaucher
Ausgang
Hier kann ein Einspritzsignal vom LT-Regler für die Anforderung
auf Starten von MT-Verdichtern verwendet werden
- Das Einspritzsignal des LT-Reglers wird an das Eingangssignal
"MT-Verdichteranforderung" des MT-Reglers angeschlossen.
Wenn der LT-Regler den ersten Verdichter startet, wird das Ein-
spritzsignal aktiviert und damit den Start eines MT-Verdichters
anfordern. Wenn eine etwaige Verzögerung in der MT-Regelung
abgelaufen ist, wird der erste MT-Verdichter starten.
Sequenz
MT Verdichter
LT Verdichter
LT Einspr.
wärmeaustauscher
T1: Die Belastung im LT-Kreis macht Verdichterleistung erforder-
lich.
LT startet Verdichter und aktiviert Einspritzsignal und damit
den Eingang "MT-Anforderung" am MT-Regler.
T2: Der erste HT-Verdichter startet nach Ablauf von Verzögerun-
gen.
T3: Der letzte LT-Verdichter stoppt, wodurch das Verdichteranfor-
derungssignal wegfällt und der letzte MT-Verdichter stoppt.
AK-PC 781A
MT Verd. request
Eingang
Einspritz.
wärmetauscher
Ausgang
Leistungsregler RS8HE203 © Danfoss 2017-07
Injection ON
Die elektronischen Expansionsventile in den Kühlmöbeln sind
zu schließen, wenn alle Verdichter vom Starten verhindert sind.
Dadurch werden die Verdampfer nicht mit Flüssigkeit gefüllt, die
sonst bei einem erneuten Start der Regelung in einen Verdichter
weitergeleitet werden würde.
Für diese Funktion kann eines der Relais in der Verdichter-steue-
rung benutzt werden oder die Funktion lässt sich mittels Daten-
kommunikation herbeiführen.
Mit Relais
Mit Datenkommunikation
Die Funktion wird ausgehend von folgendem Ereignisverlauf
beschrieben werden:
T1) Der letzte Verdichter wird abgeschaltet.
T2) Der Saugdruck ist auf einen Wert entsprechend Po Ref + ½
NZ + 2 K gestiegen, aber kein Verdichter kann wegen der restart-
Zeitschaltuhr oder der Sicherheitsabschaltung starten.
T3) Die Zeitverzögerung „Injection OFF delay" läuft ab und die
Einspritzventile werden über Relais- oder Netzwerksignal zwangs-
weise geschlossen.
T4) Der erste Verdichter ist jetzt startbereit. Das Zwangsschließsig-
nal über das Netzwerk wird jetzt aufgehoben.
T5) Die Zeitverzögerung „Comp. start delay" läuft ab und das
Zwangsschließsignal über den Relaiskontakt wird aufgehoben.
Gleichzeitig wird dem ersten Verdichter der Start erlaubt.
Der Grund dafür, dass das Zwangsschließsystem über das Netz-
werk vor dem Start des ersten Verdichters aufgehoben wird, ist,
dass es Zeit in Anspruch nimmt, das Signal über das Netzwerk auf
alle Möbelregler zu verteilen.
103
