Instructions

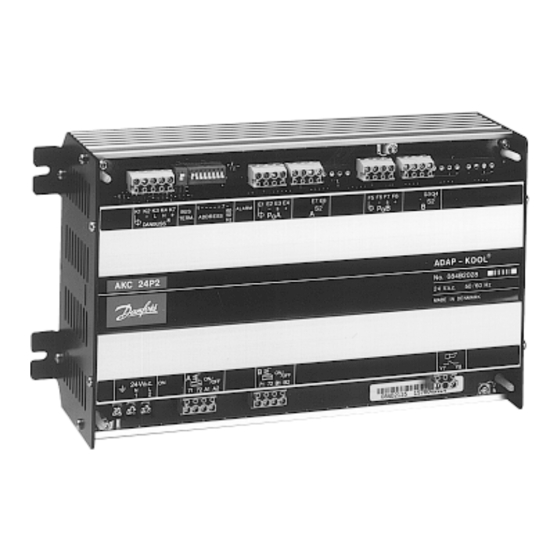

AKC 24W2
Identifikation
Identification
Identificación
084B2027
Skabsmontage (DIN-skinne)
Panel mounting (cabinet, DIN rail)
Montage im Schaltschrank auf DIN-Schiene
Montage en armoire (rail DIN)
Montaje en panel (cabina, riel DIN)
Princip
Principle
Prinzip
Principe
Principio
RI.1J.Y3.52 ® RI.1J.Y4.53
05-2001
Werbung
Verwandte Anleitungen für Danfoss AKC 24W2
Inhaltszusammenfassung für Danfoss AKC 24W2

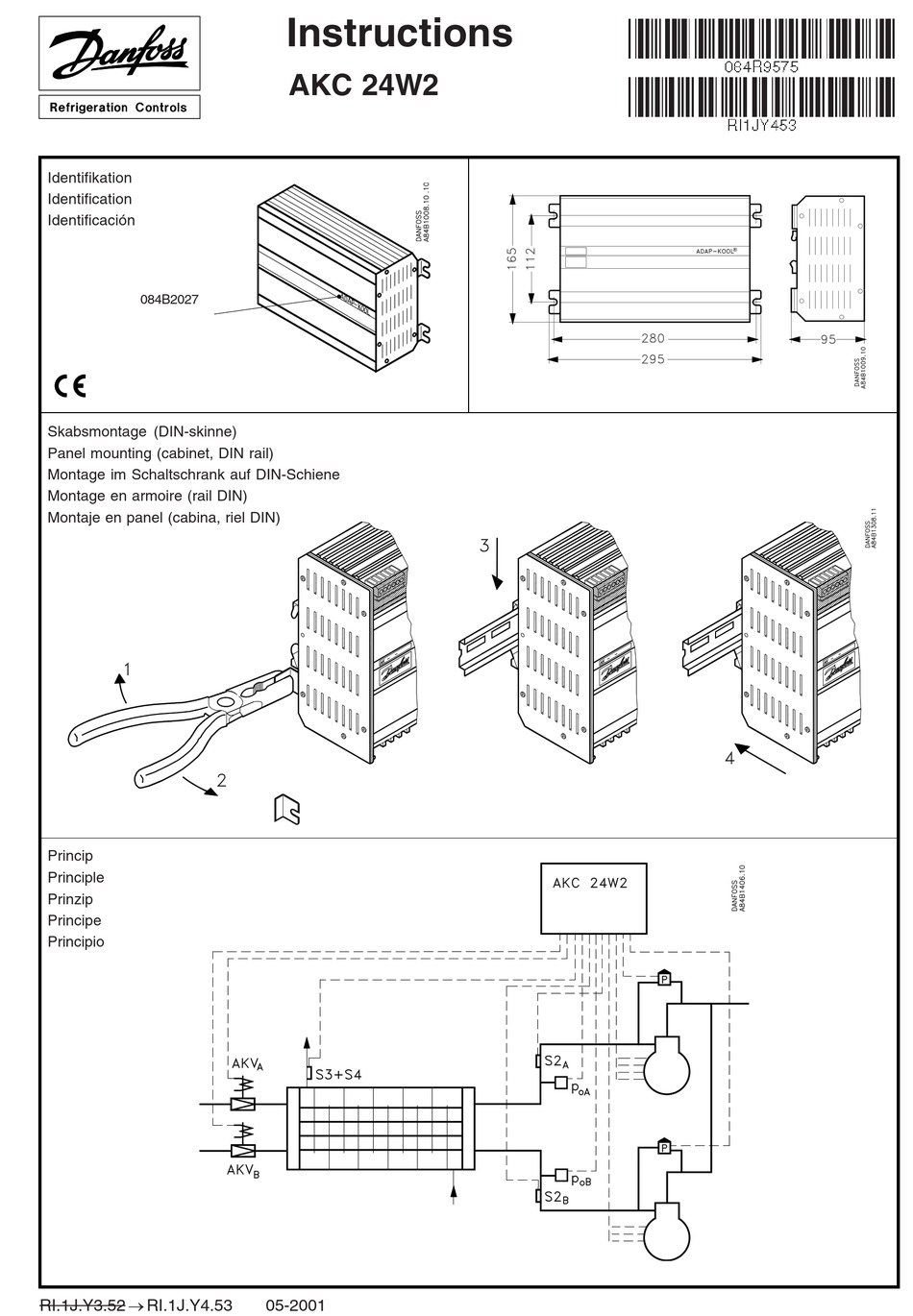

- Seite 1 Instructions AKC 24W2 Identifikation Identification Identificación 084B2027 Skabsmontage (DIN-skinne) Panel mounting (cabinet, DIN rail) Montage im Schaltschrank auf DIN-Schiene Montage en armoire (rail DIN) Montaje en panel (cabina, riel DIN) Princip Principle Prinzip Principe Principio RI.1J.Y3.52 ® RI.1J.Y4.53 05-2001...
- Seite 2 Alarma (Y7-Y8): Conexion del rele de alarma Attention! Le court-circuitage d'une sortie aura Precuacion! pour effet immédiat la détérioration de El cortocircuito de una salida, causa la sortie (triac). daños inmediatos en la salida (triac). Instructions RI.1J.Y4.53 © Danfoss 05/2001 AKC 24W2...
- Seite 3 : 0.75 mm S1, S2, S3, S4: 0 m < l < 50 m : 0.75 mm 50 m < l < 100 m : 1.5 mm 100 m < : 2.5 mm AKC 24W2 Instructions RI.1J.Y4.53 © Danfoss 05/2001...
- Seite 4 A. circuito de seguridad de A. DI 2 DI 2 Signal d’entrée digital en provenance Señal digital de entrada desde el du circuit de sécurité B. circuito de seguridad de B. Instructions RI.1J.Y4.53 © Danfoss 05/2001 AKC 24W2...
- Seite 5 Connection to access box of control panel type AKA 21 Anschluß zur Steckdose des Programmier- und Datensichtgeräts AKA 21 Raccordement au boîtier du module de commande Conexion de la caja terminal para el panel de acceso AKA 21 AKC 24W2 Instructions RI.1J.Y4.53 © Danfoss 05/2001...
- Seite 6 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 1 0 1 1 0 1 0 0 0 1 1 1 1 “1” = ON, “0” = OFF Instructions RI.1J.Y4.53 © Danfoss 05/2001 AKC 24W2...
- Seite 7 Cierre forzado R < 10 ohm: Regulering / Regulation / Regelung / Avec régulation / Regulacion R > 2 kohm: Regulering stoppet / Regulation stopped / Regelung gestoppt Sans régulation / Regulacion parada AKC 24W2 Instructions RI.1J.Y4.53 © Danfoss 05/2001...
- Seite 8 Eksempel, Example, Beispiel, Exemple, Ejemplo Instructions RI.1J.Y4.53 © Danfoss 05/2001 AKC 24W2...
