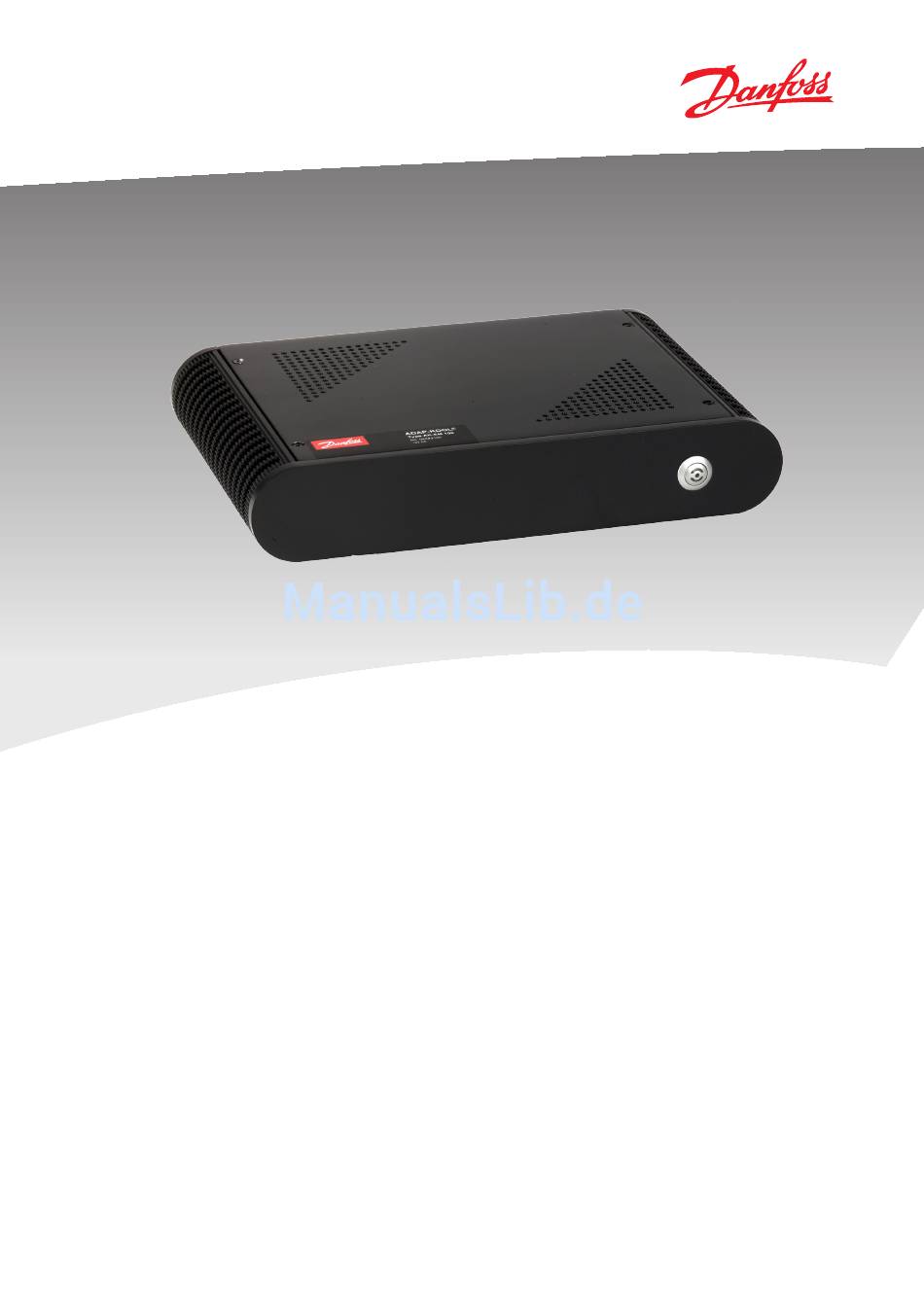

- Seite 1 Anleitung zur grafischen Oberfläche AK-EM 100 Benutzeranleitung REFRIGERATION AND AIR CONDITIONING...
-
Seite 2: Inhaltsverzeichnis
2.6.6 Schaltfläche „Back“ ...............10 9.2 Ereignisspeicher ................28 2.7 Kontextmenü ..................10 10. Benutzerinformationen .................30 2.7.1 Graph Report ................10 11. Technische Daten für AK-EM 100 ............31 2.7.2 HACCP Report ................10 12. Quick Task Liste ..................32 2.7.3 Manual Defrost ..............10 12.1 Service und Diagnose ..............33 2.7.4 Main Switch ................10... -
Seite 3: Einführung Zum Ak-Em 100
Die Kühlgeräte in einer Anlage werden ständig durch die Regler (AK, AKC, EKC) überwacht. Deren Daten werden über einen System Manager- oder AKA-Gateway in den AK-EM 100 eingelesen und dort ausgewertet. Die Daten werden dann über das Netzwerk im Web zur Verfügung gestellt, in dem die grafische Benutzerschnittstelle der AK-EM 100 ausgeführt wird. -
Seite 4: Liste Der Menüoptionen
Graphs - Zeigt eine Grafik für eine oder mehrere Messstellen über eine vom Benutzer angegebene Zeit. Messstellen Commission Toolbox - Hier wird ein Großteil der Konfiguration zwischen dem AK-EM 100 und dem Gateway vorgenommen. Administration - Der Verwaltungsabschnitt enthält je nach Zugriffsrechten des täglichen Benutzers verschiedene Ebenen. -
Seite 5: Anmeldung
Anmeldung Bei Zugriff auf die Anmeldungsseite werden Sie aufgefordert, Ihren Benutzernamen und Ihr Passwort Anmeldung im AK-EM 100 einzugeben, um auf das System zuzugreifen. Nach der Anmeldung ist Ihre Startseite davon abhängig, welche Seite Ihnen von einem Administrator zugeteilt wurde. -
Seite 6: Systemfunktionen
Verkleinern – Durch einfaches Klicken mit der Maustaste, wenn sich der Zeiger über dem Diagramm befindet, wird die Ansicht um einen festgelegten Wert verkleinert. X-Achse und Y-Achse vergrößerbar – Uneingeschränkte Vergrößerung beider Achsen. X-Achse vergrößerbar/Y-Achse autoskaliert – Uneingeschränkte Vergrößerung nur auf der X-Achse, da Y-Achse unveränderbar ist. RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 7: Seite Drucken
Bildschirmdarstellung leicht abweiche; daher sollte alle Unterschiede zwischen den beiden beiseite gelassen werden. Benutzerzugriffsrechte werden von einem Administrator konfiguriert. **Datenlöschung ** Bitte beachten Sie, dass alle HACCP-Daten automatisch nach zwei Jahren und alle weiteren Daten nach einem Jahr gelöscht werden. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 8: Das Anlagenbild
Wenn Sie sich im AK-EM 100 anmelden, sollte das Anlagenlayout bereits zuvor vom Inbetriebnahmetechniker konfiguriert worden sein. Die Standardseite kann das Anlagenbild sein. Je nach Konfiguration des Administrators für den AK-EM 100 beim Hinzufügen von Benutzern kann es jedoch auch unterschiedlich sein. Das erste Bild des Blockschaltbilds ist das übergeordnete Anlagenbild, eine allgemeine Übersicht über die Anlage. -
Seite 9: Aktuelle Alarmliste
Sobald ein Alarm von Ihnen aufgerufen (bzw. automatisch gelöscht) wurde, kann er geschlossen werden. Wählen Sie die Alarm-LogID, um den jeweiligen Alarm zu öffnen, und drücken Sie die Schaltfläche „Close Incident“, geben Sie ggf. einen Kommentar ein. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 10: Alle Schließen/Akzeptieren
Wie das manuelle Abtauen (2.7.3) funktioniert der Hauptschalter nur, wenn er von einem Inbetriebnahmetechniker konfiguriert wurde. Um zu sehen, ob der Schalter im Anlagenbild konfiguriert und funktionsfähig ist, kann geprüft werden, ob der Parameterwert des Schalters einen „On/Off“-Zustand hat (abhängig von der Aufzählung). RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 11: Basic Asset Details
Alarm aktiviert wird. Beim Bewegen über einen Messwert wird der niedrigste und der höchste Wert angezeigt. Messwerte mit „***“ zeigen an, dass die Systemaktualisierung läuft und dass die Daten in ca. 10-15 Sekunden aktualisiert werden. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 12: Advanced Asset Details
Alarm ist nur in der Hinsicht unsichtbar, dass er nicht im Anlagenbild oder in der Alarmliste innerhalb des AK-EM 100 angezeigt wird. Er ist noch immer im Gateway aktiv. Wenn das Symbol „Hide Alarm“ für eine Kühlstelle ausgewählt wird, wird ein Dialogfeld geöffnet, das nach einer Zeitangabe fragt. -
Seite 13: Current Alarms
(Siehe Abschnitt Aktuelle Alarmliste auf Seite 9, Alarme verwalten.) 2.7.9 Trends Diese Option öffnet den Bildschirm „Trending“. Hier können Messstellen in einer Grafik näher betrachtet werden. (Für weitere Informationen zur Trenddarstellung Abschnitt 6.) AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 14: Anlagenbetrieb
Anzahl von Alarmen, die sie empfangen. diese Kühlstelle an. Auch dies ist eine nützliche Option, um schnell zu beurteilen, Bei Auswahl der welche Kühlstellen insgesamt unter den Erwartungen liegen. LogID wird dann das Ereignisprotokoll für diesen Alarm geöffnet. RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 15: Reason League
Kühlstelle auf und zeigt die letzten Werte für jedes Gerät sowie die Uhrzeit, zu der der Wert gemessen wurde. Mit ihr kann überprüft werden, wann zum letzten Mal ein Wert für einen Parameter gemessen wurde. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 16: Basic Und Advanced Asset Details
Diejenigen Parameter mit verfügbarer Funktion werden bei allen weiteren HACCP-Berichten für diese Kühlstelle zur Auswahl gestellt werden. Die im Bereich „HACCP” verfügbaren Optionen werden im Bereich „Administration” 4.8, Lebensmitteltypen, erzeugt. Wählen Sie aus, mit RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... - Seite 17 Aufzählung wird durch die Einstellung des Parameters bestimmt, wobei ein boolescher Wert (entweder true oder false) typischerweise zwei Zustände hätte, während ein Parameter mit veränderlichen Zuständen viele verschiedene Aufzählungswerte haben könnte. Units – Wählen Sie die Maßeinheit für den Parameter aus der Dropdown-Liste. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009...
-
Seite 18: Haccp-Berichte
Kühlstellen über einen Zeitraum von 24 Stunden und zeigt den Durchschnittswert der Informationen über das Einstellung pro Stunde. Diese Messstellen im HACCP-Bericht werden vom Inbetriebnahmetechniker Speichern von Berichten während der Erstkonfiguration des AK-EM 100 festgelegt. siehe Abschnitt „Systemfunktionen“. Vorgehensweise 1. -
Seite 19: Historische Alarm
4. Klicken Sie auf den Namen der Anlage und dann auf Kühlstellen, um die Alarmliste der Kühlstelle zu öffnen. 5. Nach der Erstellung zeigt der Bericht den Namen der Anlage und die Gesamtzahl von Alarmen. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 20: Alarm Action
Das Verfahren zur Erstellung dieses Berichts ist identisch mit dem für den Bericht „Site Totals“. Klicken auf die LogID eines Alarms zeigt das vollständige Ereignisprotokoll für diesen Alarm mit Quittierungen und Kommentaren. Über die Seite „Incident Log“ können Kommentare zum Alarm hinzugefügt werden. RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 21: Asset League
Wählen Sie den Zeitraum auf dem ersten Bildschirm. Wählen Sie auf dem nächsten Bildschirm (oben) die betreffende Kühlstelle (oder wählen Sie sie alle), und wählen Sie dann, ob die Gründegruppe für kritische Alarme oder Warnungen (oder beide) angezeigt werden soll. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 22: Current Alarm List
5.2.8 Current Alarm List Zeigt die Liste aktueller Alarme (für weitere Informationen siehe Abschnitt „Alarmverwaltung“, Seite 8 RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 23: Trenddarstellung
Die X-Achse der Trenddarstellung zeigt die festgelegte Zeitdauer beginnend mit der Uhrzeit, zu der der Trend gestartet wurde. Die Grafik wird alle zehn Sekunden aktualisiert und liefert daher eine genauere Anzeige der Kühlstelle. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 24: Anzahl Von Trends
Die Grafik zeigt weiter die Trends, bis das Ende des Zeitraums erreicht ist. Danach wird sie in der Liste „Trending History“ gespeichert. Nur ein Trendfenster pro AK-EM 100 kann gleichzeitig laufen. Wenn eine Trenddarstellung läuft und die 6.2 Anzahl von Trends Option zur Trenddarstellung ausgewählt wird, wird eine Meldung angezeigt, dass die Trenddarstellung... -
Seite 25: Grafikberichte
5. Drücken Sie die Schaltfläche „Go“, um die Grafik anzuzeigen. Tipp Grafikberichte können im Bereich „Favourites“ durch Klicken auf das Symbol „Favoriten“ gespeichert werden. Zu weiteren Informationen über das Speichern von Berichten siehe Abschnitt „Systemfunktionen“. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 26: Optionen Für Grafikberichte
Folgen Sie den Anweisungen auf dem nächsten Bildschirm, und speichern Sie die Datei in einem lokalen Verzeichnis. Wenn die Tabelle geöffnet wird, zeigt sie das Timetag und die Messwerte jedes Parameters über den gewählten Zeitraum. Diese Informationen können genutzt werden, um sich die Leistung einer Kühlstelle näher anzusehen. RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 27: Home Page
Zugriff auf häufig verwendete Berichte ermöglicht und damit Zeit spart, indem Sie nicht ständig nach dem gleichen Bericht suchen müssen. Zu weiteren Informationen über das Hinzufügen von Berichten zu den Favoriten Abschnitt 1.2.4. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 28: Administration
Abhängig von der Einrichtung Ihres Kontos gibt es eine Option, über die Sie den Bericht täglich zur festgelegten Uhrzeit per E-Mail versenden können. Sprache wechseln Wählen Sie eine Standardsprache für den AK-EM 100, indem Sie auf ein entsprechendes Flaggensymbol klicken. Passwort ändern Geben Sie ein neues Passwort ein. - Seite 29 AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009...
-
Seite 30: Benutzerinformationen
Sprache und die entsprechende Anleitung, entweder die Bedieneranleitung oder die Inbetrieb- nahmeanleitung aus. Die Anleitung wird im selben Browserfenster geöffnet wie der EM100, daher sollte die Anleitung mithilfe der entsprechenden Option der rechten Maustaste in einem separaten Fenster angezeigt werden. RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 31: Technische Daten Für Ak-Em 100
11. Technische Daten für AK-EM 100 • 1GHz VIA CPU • 1GB RAM • 40 GB Festplatte • 1 10/100Mbit Netzwerk • Netzteil 60W max • Betriebstemperatur 0 – 40°C • Feuchtigkeit bei Betrieb 5-90 % bei 40 °C, nicht kondensierend... -
Seite 32: Quick Task Liste
• Er zeigt eine Tabelle mit stündlichen Durchschnittstemperaturen für jeden Parameter einer Kühlstelle (die vom Inbetriebnahmetechniker konfiguriert wurde) in der Anlage über einen Zeitraum von 24 Stunden. Weitere Informationen finden Sie im Hauptabschnitt HACCP in der Anleitung. RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... -
Seite 33: Service Und Diagnose
Zeigt eine Grafik mit gemessenen Parametern von einer oder mehreren Kühlstellen über einen festgelegten Zeitraum. Kühlstellenkonfiguration Ändern Sie die Einstellung oder den Zustand einer Kühlstelle über den Bildschirm „Configuration“ auf der Seite „Store Operations“. AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009... -
Seite 34: Änderungsverlauf
Mentioned Log point Added updated images in Haccp reports + mentioned logged points for displayed assets. 14.11.08 019 Changed Hist Alarm New image, as well as 5.1-5.2.1 set up screen new images for Site Totals RC8BY303 AK-EM 100 Benutzeranleitung © Danfoss 01-2009... - Seite 35 2.7.5 27.11.08 033 Handling alarms Using the Back button 2.6.6 when changes are made. 27.11.08 034 Asset Config Amended new layout EM1724 16-17 3.3.6 EM1729 EM1732 17.12.08 035 small changes made after review AK-EM 100 Benutzeranleitung RC8BY303 © Danfoss 01-2009...
