Konfiguration - fortsetzung

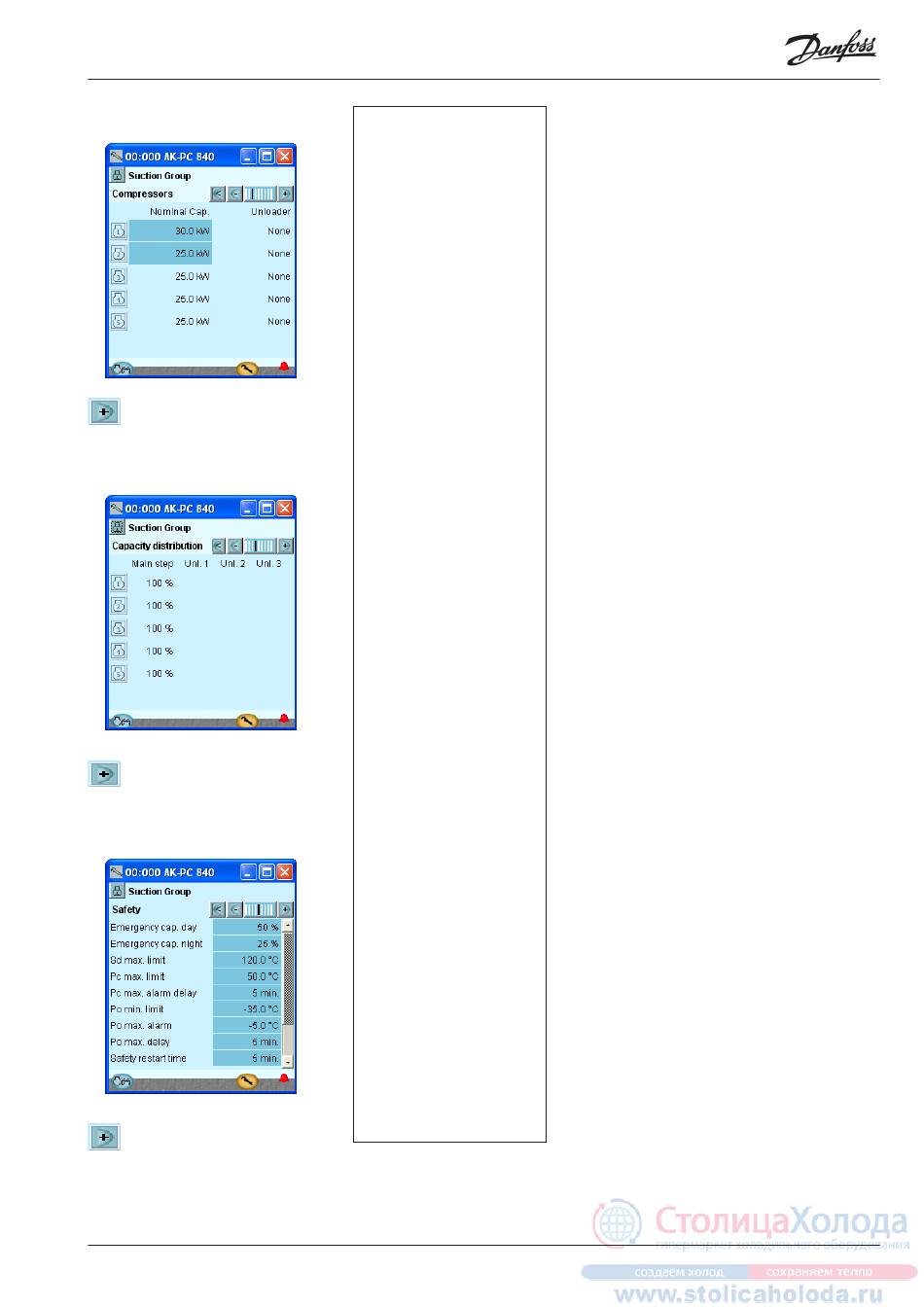

5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-PC 730 / AK-PC 840
In unserem Beispiel verwenden
wir:
- Drehzahlgeregelter Verdichter mit
30 kW (Verdichter 1)
- 4 Verdichter je 25 kW
Die Einstellungen sind im Bild
angezeigt.
In unserem Beispiel finden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Verflüssigungsdruck = 50°C
- Sicherheitsgrenze für niedrigen
Saugdruck = -35 °C
- Alarmgrenze für hohen Saugdruck
= -5 °C
- Alarmgrenzen für min.
beziehungsweise max.
Überhitzung = 5 und 35 K
Leistungsregelung RS8EG303 © Danfoss 04-2010
LT-Regelung. Verzögerung an Ausgangssignal für HT
LT Comp. release. Verz.
LT-Regeung. Verzögerung an Eingangssignal von HT
HT-comp.request Verz.
HT-Regelung. Verzögrung an Eingangssignal von LT
HT Comp. release. Verz.
HT-Regelung. Verzögerung an Ausgangssignal für LT
Einspritzung Wärmeaustauscher
Wähle ob ein Ausgangssignal für start/stop von Flüssigkeits-
einspritzung in ein Kaskaden Wärmeaustauscher sein soll.
Pump down
Wähle ob eine pump down Funktion am letzten Verdichter
sein soll
Pump down limit (-80 bis +30 °C)
Wähle pump down Grenze
VSD min Geschwindigkeit (0.5 – 60.0 Hz)
Min. Geschwindigkeit wo der Verdichter ausschalten soll
VSD start Geschwindigkeit (20.0 – 60.0 Hz)
Minimum Geschwindigkeit wenn der Verdichter starten soll
(Der eingestellte Wert muss höher als "VSD min. Geschwin-
digkeit" sein)
VSD max Geschwindigkeit (40.0 – 120.0 Hz)
Höchst zulässige Geschwindigkeit f¨ru Verdichter
VSD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer erwünscht ist
Last Begrenzung
Wähle die Anzahl von Eingängen, die für die Lastbegrenzung
benutzt werden soll
Last Begrenzung 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal
empfangen werden soll
Last Begrenzung 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal
empfangen werden soll
Übersteuerungsgrenze P0
Es wird ungehindert Lastbegrenzung under dem Wert
zugelassen. Kommt P0 über den Wert startet eine Zeitver-
zögerung. Ist die Zeitverzögerung abgelaufen, wird die
Lastbegrenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Expert Einstellung anzeigen
Wähle ob die Experten Einstellungen sichtbar sein soll
Kp Po (0.1 – 10,0)
Verstärkungsfaktor für PI-Regelung
Min. Leistungsänderung (0 – 100 %)
Den minimum Leistungsänderung einstellen, der sein
soll bevor der Leistungsverteiler die Verdichter ein- oder
ausschaltet
Minimum Anzahl Schaltungen
Die Regelungszone kann i verbinden mit aus- und einschal-
tungen variieren. Siehe Abschnitt 5.
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt
ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach
einander entlastet werden darf
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter definiert.
Die Leistungseinstellung is auch von den Einstellungen i
"Verdichter Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 100000,0 kW)
Die Nominelle Leistung des Verdichters einstellen.
Die Geschwindigkeitsgeregelten Verdichter müssen den
Nominellen Wert bei jenen Netzfrequenz eingestellt werden
(50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und
Schaltprinzip ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung
des entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
51
