Kontrolle der Anschlüsse - fortsetzung

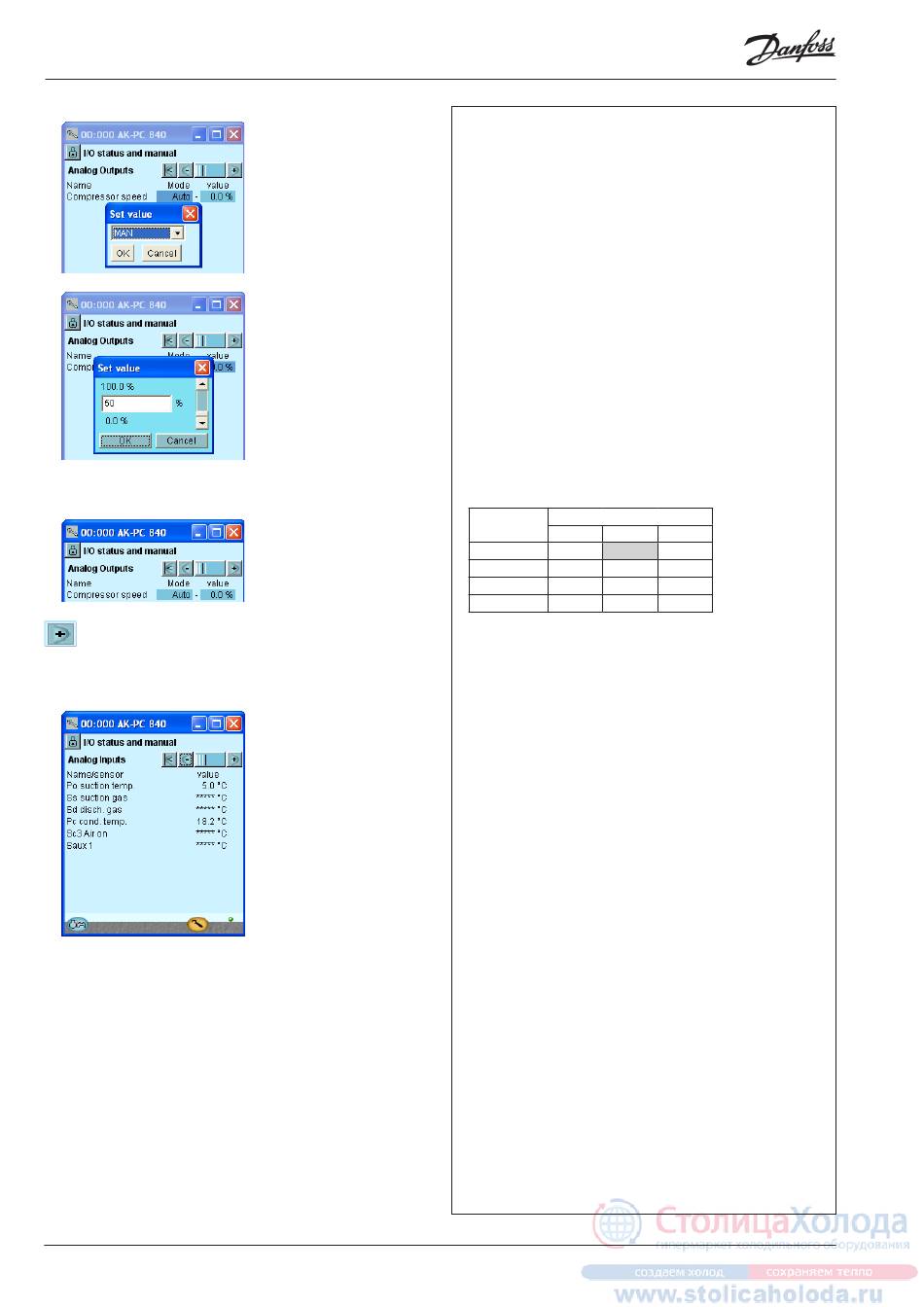

5. Analoge Ausgänge kontrollieren
6. Die Steuerung des Ausgangs wieder auf automa-
tisch eintstellen
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu
betätigen.
7. Analoge Eingänge kontrollieren
66 Leistungsregelung RS8EG303 © Danfoss 04-2010
Die Steuerungen des Ausgangs auf manuell einstellen
Das Modus Feld betätigen.
Wähle MAN.
OK drucken.
Das Wert Feld betätigen.
Wählen Sie zum Beispiel 50%.
OK drucken.
Am Ausgang lässt sich anschließend der erwartete Wert messen: Hier
im Beispiel 5 V.
Zusammenhang zwischen einem definierten Ausgangssig-
nal und einem manuell eingestellten Wert (Beispiele).
Definition Einstellung
0 % 50 %
0 - 10 V 0 V 5 V
1 - 10 V
1 V 5,5 V
0 - 5 V
0 V 2,5 V
2 - 5 V
2 V 3,5 V
Kontrollieren, dass alle Fühler sinnvolle Werte anzeigen.
Im vorliegenden Fall haben wir keinen Wert für die Sauggastemperatur
Ss und die zwei anderen Fühlern. Das kann auf Folgendes zurückzufüh-
ren sein:
• Der Fühler ist nicht angeschlossen.
• Der Fühler ist kurzgeschlossen.
• Punkt- oder Modulnummer sind nicht korrekt konfiguriert.
• Die Konfiguration ist nicht blockiert
100 %
10 V
10 V
5 V
5 V
AK-PC 730/ AK-PC 840
