Inhaltszusammenfassung für Danfoss AK-CC 350

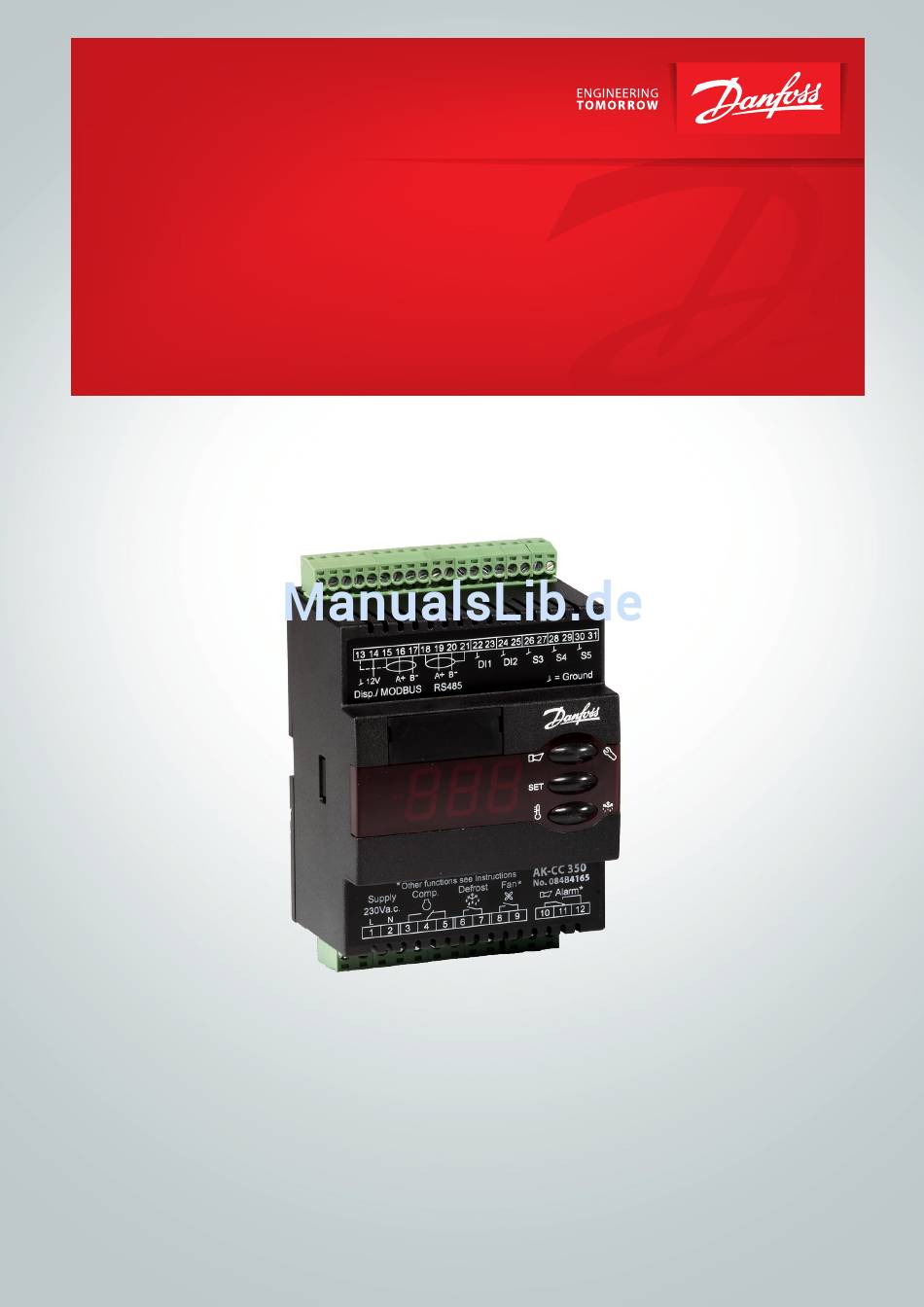

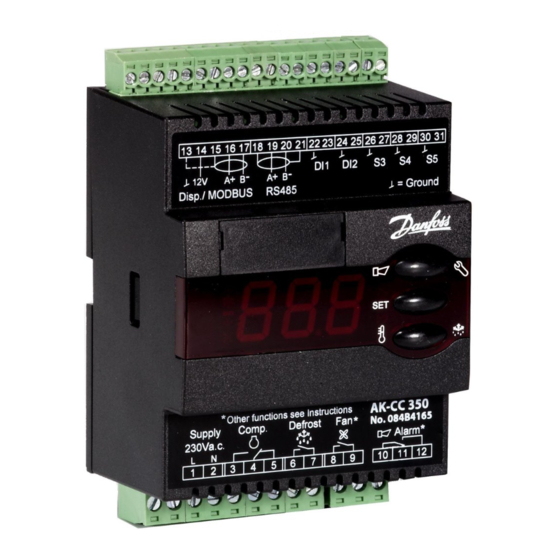

- Seite 1 User Guide Kühlstellenregler AK-CC 350 ADAP-KOOL® Refrigeration control systems...
-
Seite 2: Inhaltsverzeichnis
Standard EN 441-13 festgelegt ohne nachfolgende Kalibrier- ung (Pt1000-Ohm-Fühler) gewährleistet. Inhalt Einführung ......................2 Menüübersicht ....................20 Wirkungsweise ....................3 Bestellung ......................23 Anwendungen....................6 Anschlüsse ......................24 Funktionsübersicht ..................8 Externes Display....................25 Bedienung ......................18 Daten ........................26 Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350... - Seite 3 Hier lässt sich der Temperatursollwert leicht mittels Kontaktsignal über einen der Digitaleingänge ändern. Das Signal hebt den normalen Thermostatwert um einen vorbestimmten Wert an. Gleichzeitig werden die Alarmgrenzen um den entsprechenden Wert verschoben. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 4 Datenkommunikation von einer Systemeinheit empfangen. S5-Temp. : Bei 1:1-Anlagen lässt sich die Effizienz des Verdampfers verfolgen. Vereisung führt zu einer Abtauung aus. Manuell: Eine zusätzliche Abtauung lässt sich durch Betätigung der untersten Taste vornehmen. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350...
- Seite 5 Modulsteckplatz ausgestattet, sodass das Modul nur eingeschoben werden muss. Extra Datenkommunikation Externes Display Wenn ein externes Display an den Regler angeschlossen wird, kann auch die Datenkommunikation angeschlossen werden, ob- wohl dazu ein getrenntes Datenkommunikationsmodul installiert werden muss. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 6 Anlagen, z. B. in Supermärkten – der Funktionsinhalt ist nicht an Anlagen mit großen Füllmengen angepasst. Die Wechselfunktion von Relais 1 dient zur Steuerung des By- passventils beziehungsweise des Heißgasventils. Relais 2 wird für die Kühlung benutzt. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350...
- Seite 7 Abschalttemperatur für die Kühlung fallen kann. Da- mit die Temperatur nicht zu tief absinkt, wird der Heizwiderstand bei x Kelvin unterhalb des Sollwerts aktiviert. Der S3-Fühler muss installiert sein. Er liefert das für die Heizung benötigte Signal. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
-
Seite 8: Funktionsübersicht
Bei aktiver Türfunktion stoppen Lüfter und Heizfunktion sobald die Tür geöffnet wird. Bei Anwendung dieser Funktion sollte auch ein externer Sicherheitsschalter vorge- sehen werden, um eine Überhitzung des Heizwiderstands zu verhindern. Denken Sie daran, D01 auf elektrische Abtauung einzustellen. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350... - Seite 9 Betrieb bleiben soll, nachdem er gestartet wurde. Ebenso dafür wie lange er mindestens gestoppt bleiben soll. Bei Abtaustarts werden die Laufzeiten nicht eingehalten. Min. ON-Zeit (in Minuten) Min. On time Min. OFF-Zeit (in Minuten) Min. Off time AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 10 Abtauung gestartet wird und die geplante dann etwas später kommt. Bei Stromausfall wird die Intervallzeit gespeichert und setzt bei Rückkehr der Strom- versorgung von dort aus wieder fort. Die Intervallzeit ist nicht aktiv, wenn dieser Parameter auf "0" gesetzt wird. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350...
- Seite 11 Die Leuchtdiode auf der Reglerfront zeigt an, ob die Abtauung in Gang ist. Defrost Relay Hier läßt sich der Zustand des Abtau- relais ablesen oder das Relais im „Ma- nual control“-Betrieb kann zwangsge- steuert werden. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 12 Datenkommunikation vorhanden ist.) Abtaustart, Stundeneinstellung t01-t06 Abtaustart, Minuteneinstellung (1 und 11 gehören zusammen usw.) t11-t16 Sind alle t01 bis t16 = 0, werden von der Uhr keine Abtauungen gestartet. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350...
- Seite 13 Disp. S4% Hier ist das vom Display anzuzeigende Signal zu konfigurieren. S3, S4 oder eine Kombination von beiden. Bei Einstellung 0 % wird nur S3 angewandt. Bei 100 % wird nur S4 angewandt. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 14 Um die Einstellungen des Reglers mit einem Kennwort zu schützen, ist ein Zahlen- wert zwischen 0 und 100 einzustellen. Falls nicht, lässt sich die Funktion mit der Einstellung = 0 unwirksam machen. Zur Anwendung der Funktion muss Kennwort 1 (o05) auch eingegeben werden. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350...
- Seite 15 * Status am Relais für Ventil in der Saugleitung SuctionValve * Status am Relais für Verdichter 2 Comp2 relay *) Nicht alle werden angezeigt. Nur die zur gewählten Anwendung zugehörige Funk- tion kommt zur Anzeige. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 16 S3 error E26: Fühlerfehler auf S4 S4 error E27: Fühlerfehler auf S5 S5 error Alarm destinations Die Wichtigkeit der einzelnen Alarme lässt sich durch eine Einstellung festle- gen (0, 1, 2 oder 3) Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350...
- Seite 17 Semihermetische Verdichter: Parameter c02 auf min. 8 Minuten und Parameter c01 auf min. 2 bis 5 Minuten setzen (Motorleistung 5 bis 15 kW) * ) Die Direktaktivierung von Magnetventilen ist mit den Werkseinstellungen (0) möglich. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
-
Seite 18: Bedienung
Alarmrelais ausschalten/ Alarm quittieren /siehe Alarmkode • Die oberste Taste kurz betätigen Bei Vorhandensein mehrerer Alarmcodes werden sie in einer Liste gesammelt. Zur Durchsicht der Alarmliste die oberste oder unters- te Taste betätigen. Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350... - Seite 19 Überschreitung in Verbindung mit einem Stromausfall, wobei der Regler den zeitlichen Ablauf weiter verfolgen kann. Überschreitung in Verbindung mit einem Stromausfall, wobei der Regler die Uhrfunktion und damit auch den Zeitverlauf verloren hat. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
-
Seite 20: Menüübersicht
Einstellung in Minuten 0=aus Uhr - Einstellung Stunden 0 timer 23 timer 0 timer Uhr - Einstellung Minuten 0 min 59 min 0 min Uhr - Einstellung des Datums Uhr - Einstellung des Monats Manual RS8EQ303 © Danfoss 12-2015 AK-CC 350... - Seite 21 ***) Mit Zugangscode2 wird der Zugang zu diesen Menüs begrenzt Werkseinstellung Die Rückkehr zur Werkseinstellung lässt sich wie folgt vornehmen: - Die Spannungszufuhr zum Regler unterbrechen. - Beide Tasten gedrückt halten und gleichzeitig die Spannungszufuhr wieder ein- schalten. AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015...
- Seite 22 Übersteuerung Der Regler enthält eine Reihe von Funktionen, die zusammen mit mit der Übersteuerungsfunktion im Systemmanager benutzt weden kann. Funktionen die im Übersteuerungsfunktion Angewandte Parameter in AK-CC 350 Funktion durch Datenkommunikation des Systemmanagers verwendet werden muss Start der Abtauung Abtaukontrolle - - - Def.start...
-
Seite 23: Bestellung
Datenkommunikationsmodul MODBUS 084B8571 EKA 163A Externes Display Möglichkeit 084B8562 084B8563 EKA 164A Externes Bedienungsmöglichkeit Funktion Bestell.Nr. 084B8582 EKA 183A Programming key Kopierungswerkzeug für Einstellung von AK-CC. Für weitere Information, siehe bitte Technische Broschüre RD8BJ AK-CC 350 Manual RS8EQ303 © Danfoss 12-2015... -
Seite 24: Anschlüsse
Datenübertragungskabels zu achten. S5 ist der Abtaufühler und bei temperaturabhängiger Abtauung Siehe separate Dokumentation Nr. RC8AC... AK-CC 350 kann ebenfalls LON RS-485 verwenden, dies erfordert zu benutzen. S4 kann jedoch ebenfalls dieses Signal bereitstellen. jedoch ein Datenkommunikationsmodul des Typs EKA 175. Die Digitale Ein/Aus-Signale Anschlüsse müssen an Klemmen 18 bis 21 hergestellt werden. -
Seite 25: Externes Display
Koordinierte Abtauung durch Leitungsverbindungen Folgende Regler lassen sich auf diese Weise miteinander koppeln: EKC 202D, EKC 302D, AK-CC 210, AK-CC 250, AK-CC 350, AK-CC 450, AK-CC 550 (Aber max. 10) Die Kühlung wird wieder aufgenommen, wenn alle Regler das Abtausignal “freigegeben” haben. -
Seite 26: Daten
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
