Konfiguration - fortsetzung

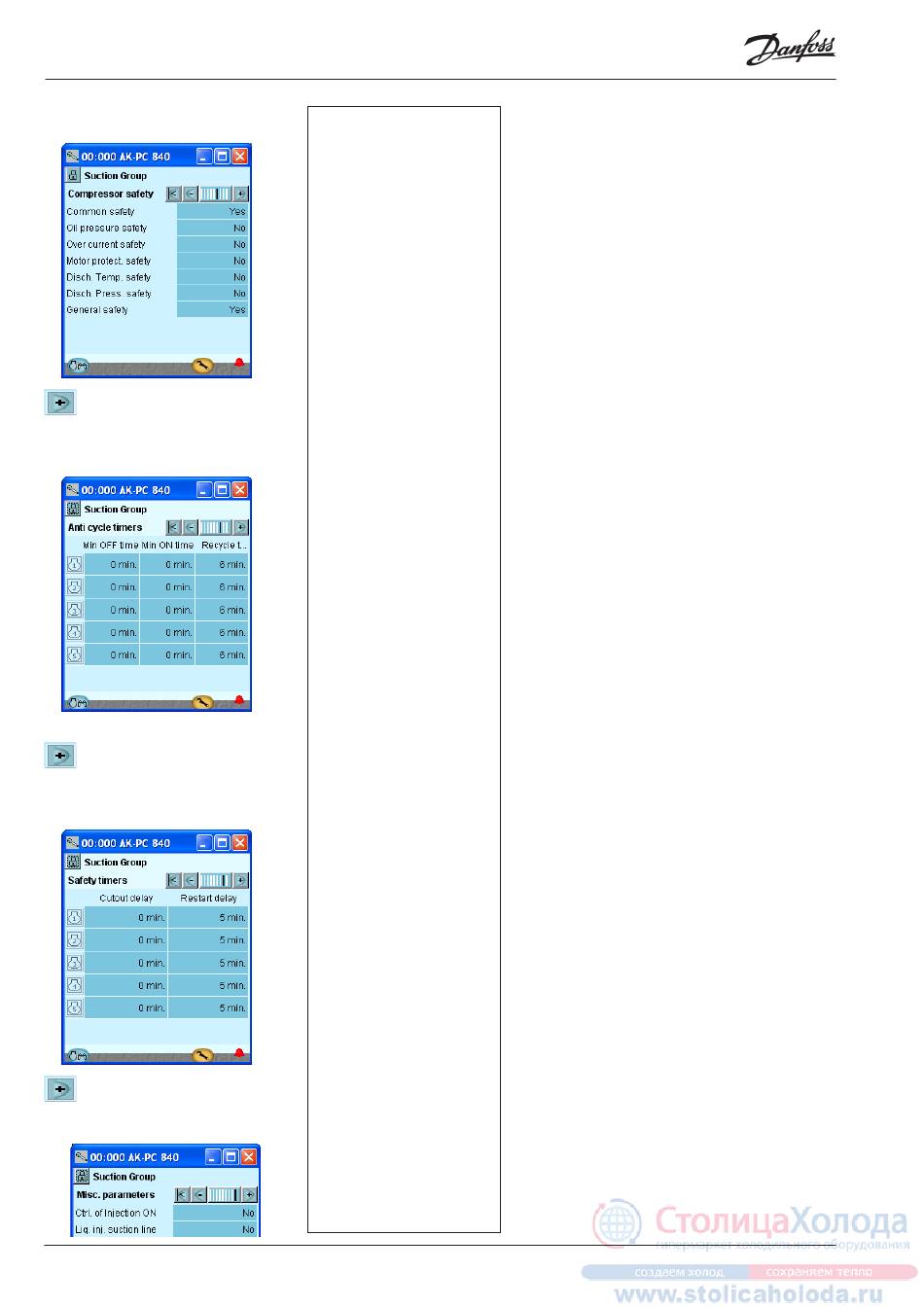

8. Verdichterüberwachung einstel-
len
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
9. Verzögerungszeiten für
Verdichterbetrieb einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
10. Verzögerungszeiten für Sicher-
heitsabschaltungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.

11. Diverse Funktionen einstellen

52
In unserem Beispiel wählen wir :
- Gemeinsamer Schutz, der für alle
Verdichter gilt.
- Allgemeiner Schutz, der für jeden
einzelnen Verdichter gilt.
(Die Übrigen hätten gewählt wer-
den können, wenn es Anforderun-
gen an eine besondere Sicherheits-
automatik für jeden Verdichter
gäbe.)
Min. Aus-Zeit für Verdichterrelais.
Min. Ein-Zeit für Verdichterrelais.
Startintervall des Verdichters.
Die Einstellungen gelten nur
für das den Verdichtermotor
schaltende Relais. Sie gelten nicht
für die Entlastungen.
Überlagern die Einschränkungen
einander, werden vom Regler die
längsten Einschränkungszeiten
angewandt.
In unserem Beispiel verwenden
wir diese Funktionen nicht
Leistungsregelung RS8EG303 © Danfoss 04-2010
7 - Sicherheit
Notleistung – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Notleistung – Nacht
Gewünschte angeschlossene Leistung bei Nachtbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Sd max. Begrenzung
Max. Wert für Druckgastemperatur: 10 K. Unterhalb dieser
Grenze wird die Verdichterleistung verringert und die gesam-
te Verflüssigerleistung zugeschaltet. Bei Überschreiten des
Grenzwerts wird die gesamte Verdichterleistung abgeschal-
tet.
Pc Max. Grenze
Max. Wert für Verflüssigerdruck in °C.
Bei 3 K unter dem Grenzwert wird die gesamte Verflüssiger-
leistung zugeschaltet und die Verdichterleistung vermindert.
Bei Überschreiten des Grenzwerts wird die gesamte Verdich-
terleistung abgeschaltet.
Pc Max Verzögerung
Verzögerungszeit für den Alarm Pc max
P0 Min. Grenze
Unterer Wert für Saugdruck in °C.
Bei Unterschreiten des Grenzwertes wird die gesamte Ver-
dichterleistung abgeschaltet.
P0 Max Alarm
Alarmgrenze für hohes Saugdruck P0.
P0 Max. Verzögerung
Verzögerungszeit vor Alarm für hohes Saugdruck P0.
Sicherheitszeitraum vor Neustart
Gemeinsame Verzögerungszeit vor Neustart der Verdichter.
(Gilt für die Funktionen: „Sd max limit", „Pc max limit" und „P0
min limit").
SH Min Alarm
Alarmgrenze für min. Überhitzung in der Saugleitung.
SH Max Alarm
Alarmgrenze für max. Überhitzung in der Saugleitung.
SH Alarmverzögerung
Verzögerungszeit vor Alarmauslösung für min./max. Überhit-
zung in der Saugleitung.
8 - Verdichter / Sicherheit
Gemeinsamer Schutz
Man kann sich für einen übergeordneten, gemeinsamen
Sicherheitseingang für alle Verdichter entscheiden. Bei Auslö-
sen eines Alarms werden alle Verdichteren abgeschaltet.
Schutz des Öldrucks u. Ä.
Hier wird festgelegt, ob ein solcher Schutz angeschlossen
werden soll.
Bei „Generel" kommt ein Signal von jedem Verdichter.
9 - Minimale Betriebszeiten
Hier werden die Betriebszeiten eingestellt, sodass unnützer
Lauf vermieden wird.
Zeit für Neustart = die Zeit zwischen zwei aufeinander
folgende Starts.
10 - Sicherheitszeiten
Verzögerungszeit
Zeitverzögerung vom Ausfall der Sicherheitsautomatik bis
zur Fehlermeldung vom Verdichter. Diese Einstellung gilt für
alle Sicherheitseingänge des entsprechenden Verdichters.
Neustartverzögerung
Die Mindestzeit eines Verdichters muss nach einer Sicher-
heitsabschaltung in Ordnung sein. Danach darf er erneut
gestartet werden.
11 - Diverse
Injection On
Die Funktion wird gewählt, wenn hierfür ein Relais reserviert
werden soll. (Diese Funktion ist mit dem Regler mit Expansi-
onsventil zu verdrahten, sodass die Flüssigkeitseinspritzung
bei Sicherheitsabschaltung des letzten Verdichters geschlos-
sen wird.)
Liq. in suctionline
Die Funktion ist zu wählen, wenn eine Flüssigkeitseinsprit-
zung in der Saugleitung erfolgen soll, um die Druckgastem-
peratur niedrig zu halten.
AK-PC 730/ AK-PC 840
