Anschlussmöglichkeiten
Nachfolgend eine Übersicht über die verfügbaren Anschlüsse.
Die Texte stehen im Zusammenhang mit dem auf der nächsten Seitee
befindlichen Schema.
Analoge Eingänge
Temperaturfühler
• S4 (Kalt soletemperatur)
Wird benutzt wenn der Regelungsfühler für die Verdichterregelung als
S4 gewählt ist.
• Ss (Sauggastemperatur)
Ist bei Verdichterregelung immer anzuwenden.
• Sd (Druckgastemperatur)
Ist bei Verdichterregelung immer anzuwenden.
• Sc3 (Aussentemperatur)
Ist bei Anwendung der Überwachungsfunktion FDD zu benutzen.
Ist bei Regelung mit fließendem Verflüssigersollwert zu benutzen.
• S7 (Heiß Sole zurück Temperatur)
Wird benutzt wenn Regelungsfühler für Verflüssiger als S7 gewählt ist.
• Saux (1-4), Evtl. als extra Temperaturfühler
Es können bis zu 4 zusätzliche Fühler zur Überwachung und
Datenerfassung angeschlossen werden. Diese Fühler können für
allgemeine Thermostatfunktione verwendet werden.
Druckmessumformer
• P0 (Saugdruck)
Ist bei Verdichterregelung immer anzuwenden. (Frostsicherung).
• Pctrl (Regelungsdruck für Kaskade)
Soll nur benutzt werden wenn Regelungsfühler für Verdichterregelung
als Pctrl (Kaskade) gewählt ist
• Pc Verflüssigungsdruck
Ist bei Verdichter- und Verflüssigerregelung immer anzuwenden.
• Paux (1-3)
Es können bis zu 3 zusätzliche Fühler zur Überwachung und
Datenerfassung angeschlossen werden.
Diese Fühler können für allgemeine Pressostatfunktione verwendet
werden.
Ein Druckmessumformer von Typ AKS 32 oder AKS 32R kann Signal an 5
Reglern liefern.
Spannungssignal
• Ext. Ref
Ist bei Empfang eines Sollwert-übersteuerungs-signals von einer ande-
ren Steuerung zu benutzen.

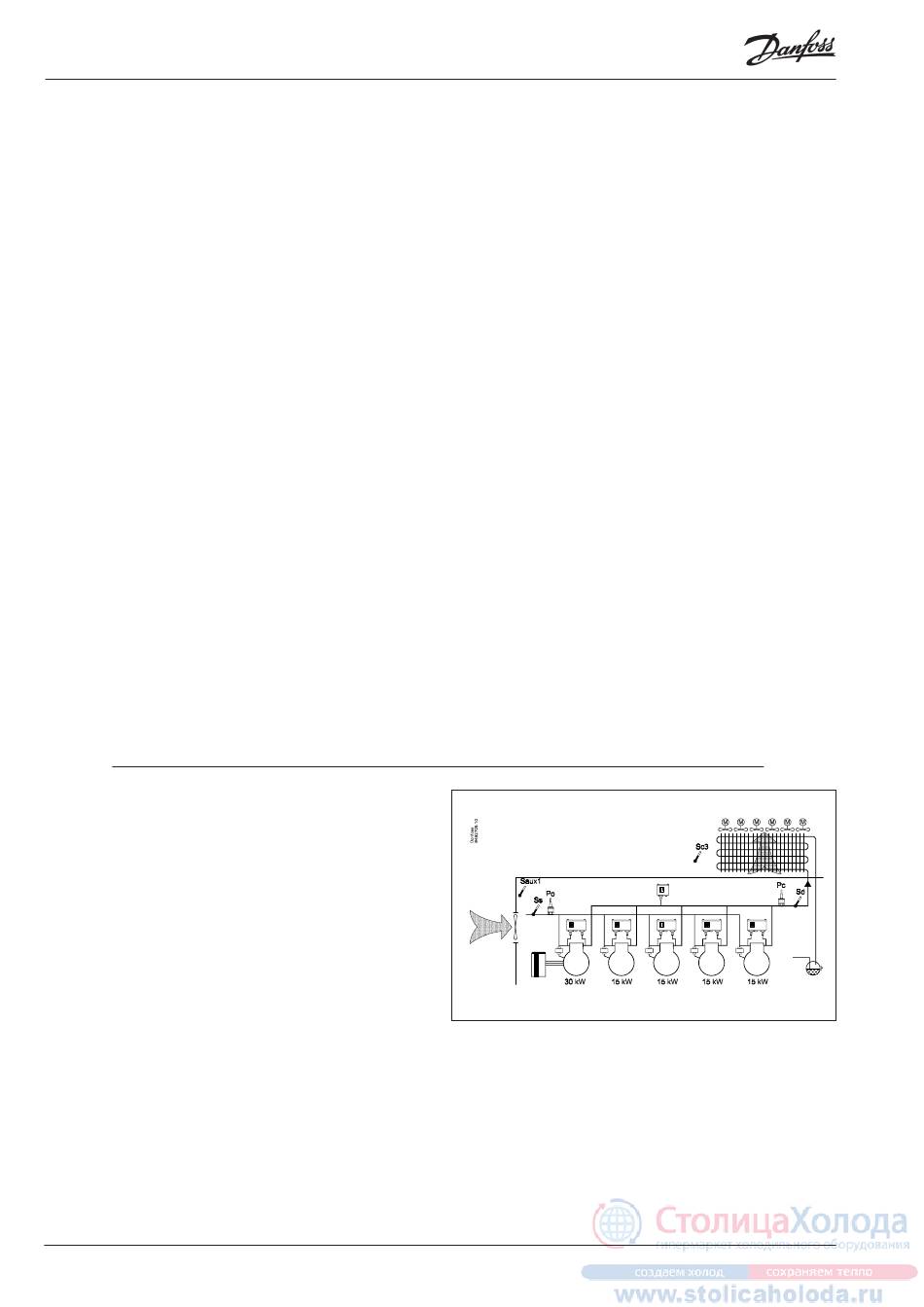

Beispiel
Verdichtergruppe:
• Kältemittel R134a
• 1 x Geschwindigkeit geregelter Verdichter (30 kW, 30-60 Hz)
• 4 x Verdichter (15 kW) mit Betriebsausgleich
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –15°C, Nachtverschiebung auf 5 K
Verflüssiger für Kühlung:
• 6 Lüfter, Stufenreguliert
• Pc reguliert gemäß Aussentemperatur Fühler Sc3
Receiver:
• Überwachung des Flüssigkeitsniveaus
Lüfter im Maschinenraum:
• Thermostatgeregelter Lüfter im Maschinenraum
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung in der Saugleitung
• Po max = -5°C, Po min = -35°C
• Pc max = 50 °C
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
Sonstiges:
• Alarmausgang wird verwendet
• Externer Hauptschalter wird verwendet
30 Leistungsregelung RS8EG303 © Danfoss 04-2010
• Spannungseingänge (1-5)
Es können bis zu 5 Spannungsignale zur Überwachung und
Datenerfassung angeschlossen werden.
Diese Signale können für allgemeine Spannungseingangsfunktionen
verwendet werden.
On/Off-Eingänge
Kontaktfunktion (bei einem analogen Eingang) oder
Spannungssignal (bei einem Ausbaumodul)
• Gemeinsame Sicherheitseingang für alle Verdichter (z.B. Gemeinsamer
HP/LP Pressostat)
• Bis zu 6 Signale von jedem Verdichters Sicherheitskreis
• Verdichter freigabe Signal auf LT Regler in Kaskade
• Verdichter Wunsch-Signal auf HT Regler in Kaskade
• Signal vom Sicherheitskreis der Verflüssigerlüfter
• Evtl. Signal vom Sicherheitskreis des Frequenzumrichters
• Externer Regelungsstart/-stopp
• Externes Tag/Nacht-Signal (erhöhen/senken des Saugdruck-sollwerts).
Die Funktion wird bei Anwendung der "P0-Optimierungs"-Funktion
nicht benutzt.
• DI Alarm (1-10) Eingänge
Es können bis zu 10 zusätzliche ON/OFF Signle zur allgemeine Alarm
Überwachung und Datenerfassung angeschlossen werden.
On/off-Ausgänge
Relaisausgänge
• Verdichter
• Entlastungen
• Lüftermotor
• Injection On Funktion (Signal für Verdampferregelung. Eine pro Saug-
gruppe)
• Start/stop der Flüssigkeitseinspritzung im Wärmeaustauscher
• Verdichter freigabe, Ausgangssignal vom HT Regler in Kaskade
• Verdichter wunsch, Ausgangssignal vom LT Regler in Kaskade
• Start/stop der Flüssigkeitseinspritzung in der Saugleitung
• Start/stop der Wärmerückgewinnung
• On/Off signal für Start/Stop von Drehzahlregelung
• Alarmrelais
• On/off Signale von allgemeine Termostate (1-5), Pressostate (1-5) oder
Spannungseingangsfunktionen (1-5).
Solid state Ausgänge
Die Solid state Ausgänge am Reglermodul können für die gleichen
Funktionen wie die unter "Relaisausgänge" Angeführten benutzt werden.
(Bei Spannungsausfall am Regler ist der Ausgang immer "Aus".)
Analoger Ausgang
• Drehzahlregelung der Verdichter.
• Drehzahlregelung der Verflüssigerlüfter.
Das Beispiel ist auf der nächsten Seite zu sehen.
Das Resultat wird, das folgende Module eingesetzt werden soll:
• AK-PC 840 Regler
• AK-XM 102B Digitales Eingangsmodul
• AK-XM 204B Relaismodul
• AK-OB 110 Analoges Ausgangsmodul
AK-PC 730/ AK-PC 840
