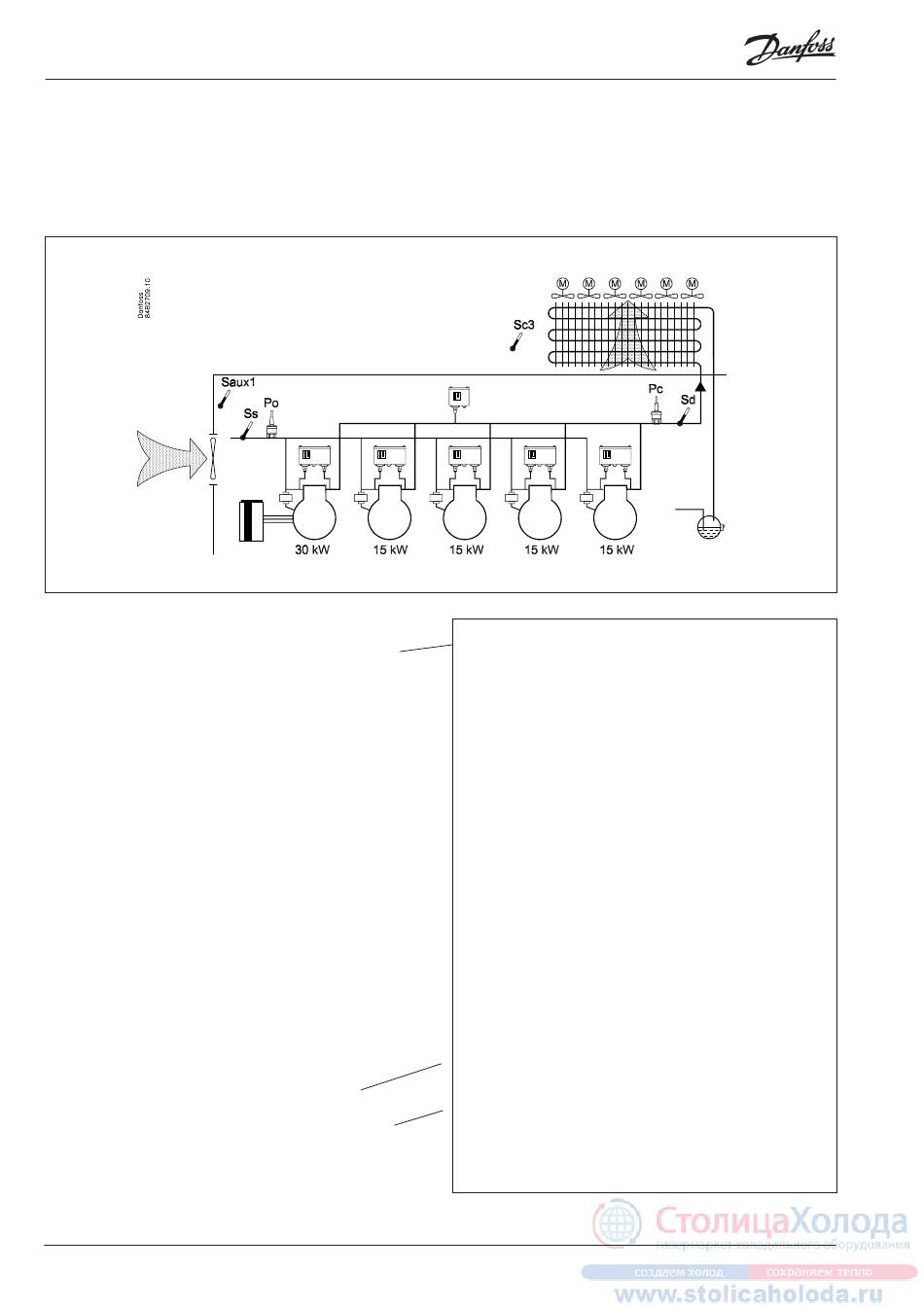

Beispiel einer Kälteanlage
Wir möchten die Systemkonfiguration anhand eines Beispiels,
bestehend aus einer Verdichtergruppe und einem Verflüssiger,
beschreiben.
Das Beispiel ist dasselbe wie im Abschnitte "Design" gezeigt
d.h. das es in Regler AK-PC 840 + 2 Ausbaumodule ist.
Verdichtergruppe:
• Kältemittel R134a
• 1 x Geschwindigkeit geregelter Verdichter (30 kW, 30-60 Hz)
• 4 x Verdichter (15 kW) mit Betriebsausgleich
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –15°C, Nachtverschiebung auf 5 K
Verflüssiger:
• 8 Lüfter, Stufenreguliert
• Pc reguliert gemäß Aussentemperatur Sc3
Receiver:
• Überwachung des Flüssigkeitsniveaus
Lüfter im Maschinenraum:
• Thermostatgeregelter Lüfter im Maschinenraum
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung an der Saugleitung
• Po max = -5°C, Po min = -35°C
• Pc max = 50 °C
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
Sonstiges:
• Alarmausgang wird verwendet
• Externer Hauptschalter wird verwendet
In das gezeigte Beispiel werden folgende Module eingesetzt:
• AK-PC 840 Basismodul
• AK-XM 204B Relaismodul
• AK-XM 102B Digitales Eingangsmodul
• AK-OB 110 Analoges Ausgangsmodul
44 Leistungsregelung RS8EG303 © Danfoss 04-2010

Anmerkung

Eine Drehzahlregulierung ist nicht bei allen Verdichtern mög-
lich.
Die Leistung des Verdichters mit Drehzahlregulierung sollte
größer als die der anderen Verdichter sein.
Auf diese Weise werden plötzliche Leistungsabfälle vermieden.
Siehe Kapitel 5 – Regelfunktionen.
Es gibt auch einen internen Hauptschalter, der sich einstellen lässt. Sie
sind betriebsbereit, wenn sie sich in der Position „ON" befinden.
Die hier zu benutzenden Module wurden in der Konzeptionsphase
festgelegt. Sie können je nach Anwendungsbereich variieren. Bei dieser
Installation sind sie zusammenzufügen, sodass sie als ein Regler arbeiten.
