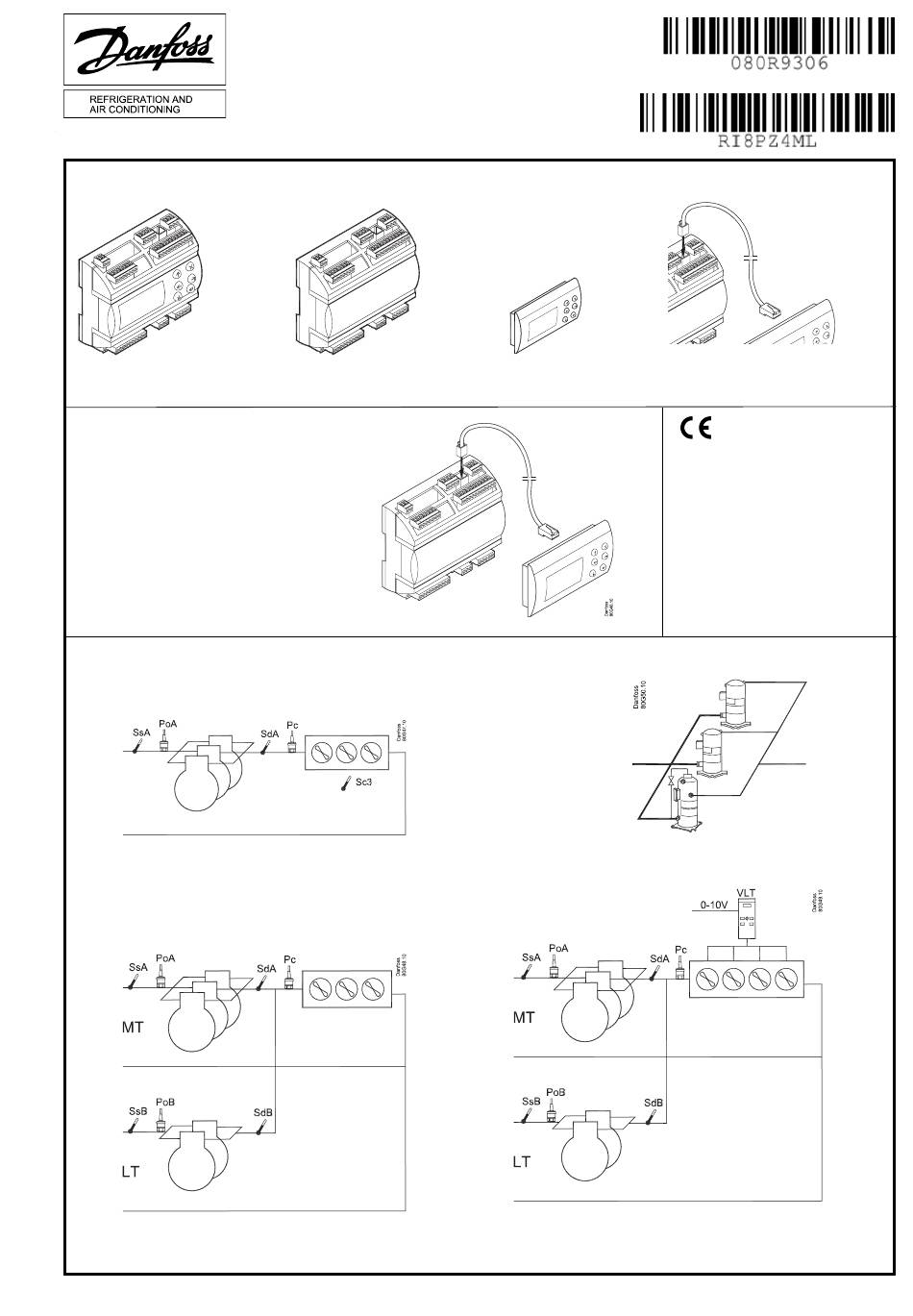

Identification
080G0281 = 230 V a.c. 20 VA
080G0283 = 24 V a.c. / d.c. 17 VA
Kit
080G0282 = 080G0321 + 080G0294 + 080G0075
(230 V)
080G0288 = 080G0326 + 080G0294 + 080G0075
(24 V)
Principle
RI8PZ4ML
2015-06
Instructions
AK-PC 551
080G0321 = 230 V a.c. 20 VA
080G0326 = 24 V a.c. / d.c. 17 VA
MMIGRS2: 080G0294
1,5 m
IP 20
-20 - 60°C
(0 - 140°F)
RH max. 90% non condensing
1.5 m: 080G0075
3.0 m: 080G0076
Werbung
Verwandte Anleitungen für Danfoss AK-PC 551
Inhaltszusammenfassung für Danfoss AK-PC 551
- Seite 1 Instructions AK-PC 551 Identification 1.5 m: 080G0075 3.0 m: 080G0076 080G0281 = 230 V a.c. 20 VA 080G0321 = 230 V a.c. 20 VA MMIGRS2: 080G0294 080G0283 = 24 V a.c. / d.c. 17 VA 080G0326 = 24 V a.c. / d.c. 17 VA...
- Seite 2 AKS 32 1-5 V • Signal: 1-5 V, AKS 32 Temperature sensor • Pt 1000 ohm, AKS 11 or AKS 21. 0-20mA • NTC 86K ohm @ 25°C, from digital scroll 4-20mA AKS 33 Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551...
- Seite 3 Compressor capacity can be controlled from 10 to 100% depending on the pulsation of the unloaders. The unloader is connected to DO5 or DO6. Unloader 1 Unloader 2 Unloader 2 follows unloader 1 but is offset a ½ period. AK-PC 551 Instructions RI8PZ4ML © Danfoss 06/2015...
- Seite 4 • Sinal: 1-5 V, AKS 32 Sensor de temperatura • Pt 1000 ohm, AKS 11 ou AKS 21. 0-20mA 4-20mA AKS 33 • NTC 86K ohm @ 25°C, a partir de digital scroll. Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551...
- Seite 5 A capacidade do compressor pode ser controlada de 10 a 100%, dependendo da pulsação dos descarregadores. O descarregador está ligado a DO5 ou DO6. Descarregador 1 Descarregador 2 O descarregador 2 segue o descarregador 1, mas tem ½ período de deslocamento. AK-PC 551 Instructions RI8PZ4ML © Danfoss 06/2015...
- Seite 6 • Ratiometrisch: 10-90 % der Versorgung, AKS 32R • Signal: 1-5 V, AKS 32 Temperaturfühler 0-20mA 4-20mA AKS 33 • Pt 1000 ohm, AKS 11 oder AKS 21. • NTC 86K ohm @ 25°C, von digital scroll Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551...
- Seite 7 Die Verdichterleistung kann von 10 bis 100% regeln abhängig von der Pulsierung der Entlastungsventile. Die Entlastungsventile sind mit einem DO5 oder einem DO6 verbunden. Entlasung 1 Entlasung 2 Entlasung 2 folgt Entlasung 1 aber wird mit einer ½ Periode verschieben. AK-PC 551 Instructions RI8PZ4ML © Danfoss 06/2015...
- Seite 8 • Ratiométrique : 10-90 % d’alimentation, AKS 32R • Signal : 1-5 V, AKS 32 0-20mA Capteur de température 4-20mA AKS 33 • Pt 1000 ohm, AKS 11 ou AKS 21. • NTC 86 kOhm à 25 °C, depuis le digital scroll. Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551...
- Seite 9 La capacité du compresseur peut être régulée de 10 à 100 % en fonction des impulsions des réductions de puissance. Le réducteur de puissance est connecté à DO5 ou DO6. réducteur de puissance réducteur de La réduction de puissance 2 suit la puissance réduction de puissance 1 mais avec un décalage d’une demi-période. AK-PC 551 Instructions RI8PZ4ML © Danfoss 06/2015...
- Seite 10 • Ratiométrica: 10-90 % de la alimentación, AKS 32R • Señal: 1-5 V, AKS 32 Sensor de temperatura 0-20mA 4-20mA AKS 33 • Pt 1000 ohm, AKS 11 o AKS 21. • NTC 86K ohm a 25 °C, desde un scroll digital Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551...
- Seite 11 La capacidad del compresor se puede controlar entre un 10 y un 100 % dependiendo de la pulsación de los descargadores. El descargador está conectado a DO5 o DO6. Descargador 1 Descargador 2 El descargador 2 sigue al descargador 1, pero se desvía medio periodo. AK-PC 551 Instructions RI8PZ4ML © Danfoss 06/2015...
- Seite 12 The Product contains electrical components And may not be disposed together with domestic waste. Equipment must be separate collected with Electrical and Elec- tronic waste. According to Local and currently valid legislation. Instructions RI8PZ4ML © Danfoss 06/2015 AK-PC 551...
