Montage

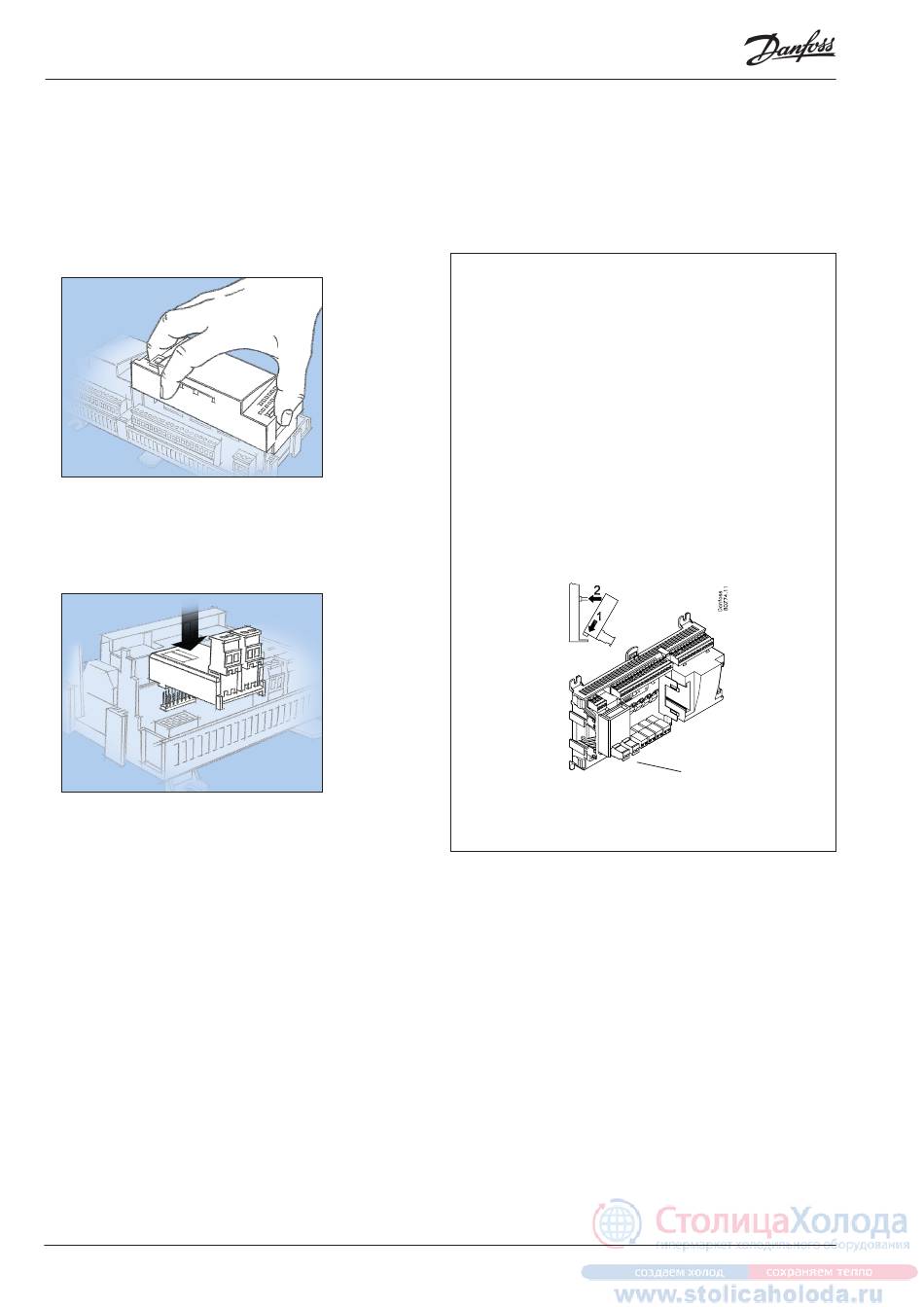

Montage des analogens Ausgangsmoduls

1. Der Oberteil vom Basismodul abheben

Das Basismodul darf nicht unter Spannung stehen.
Die Platte seitlich links von den Leucht-dioden und die Platte
seitlich rechts von den roten Adressenumschaltern nach innen
drücken.
Die Deckelplatte vom Basismodul abheben..

2. Das Ausbaumodul im Basismodul montieren

3. Den Oberteil wieder am Basismodul aufsetzen

38 Leistungsregelung RS8EG303 © Danfoss 04-2010
Aufgabe des Ausbaumoduls ist es, Signale an den Frequenzumrichter zu
übermitteln.
Es gibt zwei Ausgän-
ge, wobei jedoch für
das Beispiel nur einer
benötigt wird.
AK-PC 730/ AK-PC 840
