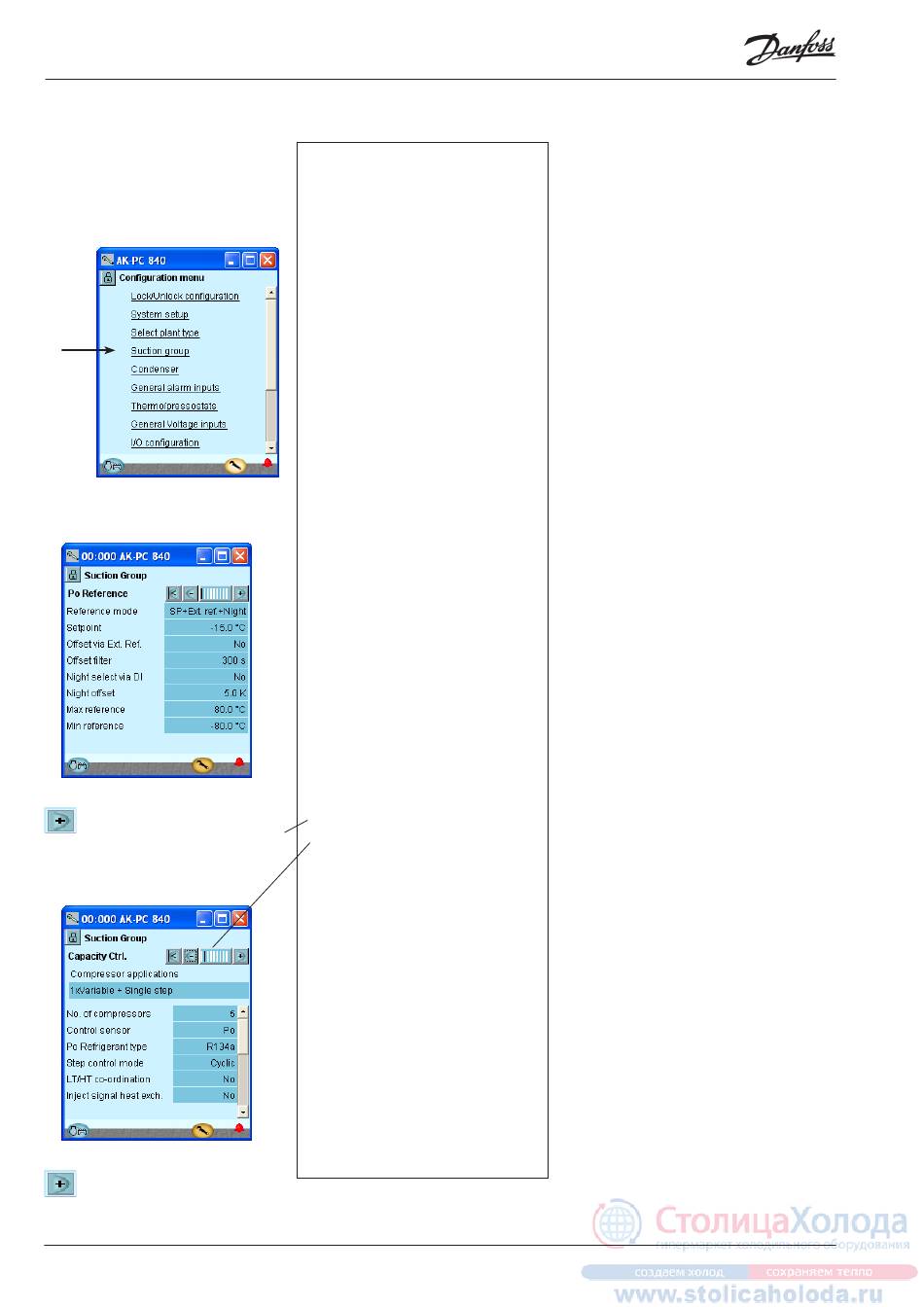

Konfiguration - fortsetzung
Die steuerung der Verdichter einstellen
1. Gehen Sie zum Konfigurations-
menü
2. Wähle Verbund
3. Die Werte für den Sollwert ein-
stellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für die Leistungsregelung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
50
Das Konfigurationsmenü im Service-Tool
ändert sich jetzt. Die für den gewählten
Anlagentyp möglichen Einstellungen werden
angezeigt.
In unserem Beispiel wählen wir:
- Saugdruck = -15°C
- Nachtverschiebung = 5 K.
Die Einstellungen sind hier im Bild angezeigt.
Es existieren mehrere Unterseiten. Welche
gerade ausgewählt ist, zeigt der schwarze
Strich in dem gezeigten Feld an. Mithilfe der
Schaltflächen „+" und „–" kann man zwischen
den Seiten wechseln.
In unserem Beispiel wählen wir:
- 5 Verdichter
- P0 als Signal für die Regelung
- Kältemittel = R134a
- Betriebsausgleich
- Drehzahlregelung
Eine Drehzahlregelung wird immer auf
Verdichter 1 sein.
Die Einstellungen sind hier rechts angezeigt.
Eine Drehzahlregulierung ist nicht bei allen
Verdichtern möglich. Im Zweifelsfall wenden Sie
sich bitte an den Lieferanten des Verdichters.
Leistungsregelung RS8EG303 © Danfoss 04-2010
Weitere Einzelheiten über verschiedene Einstellungs-
möglichkeiten finden Sie nachfolgend.
Die Zahl bezieht sich auf die Zahl und Abbildung in der
linken Spalte.
Im Bild werden nur die Einstellungen und Anzeigen
gezeigt, die für eine gegebene Konfiguration notwen-
dig sind.
3 - Sollwert Methode
Verschiebung des Saugdrucks mit externen Signa-
len.
0: Sollwert = Setpoint + Nachtverschiebung+ offset
von externen 0-10 V Signal.
1: Sollwert = Setpoint + offset von P0 Optimierung
Einstellung ( -80 bis +30°C)
Sollwert für den gewünschten Saugdruck in °C.
Offset via Ext. Eingang
Einstellen ob externen 0-10 V Signal benutzt werden
soll.
Offset bei max. Signal (-100 bis +100 °C)
Verschiebungswert bei max. Signal (10 V).
Offset bei min. Signal (-100 bis +100 °C)
Verschiebungswert bei min. Signal (0 V).
Offset Filter (10 - 1800 s)
Hier einstellen ob eine schnelle Änderung im Soll-
wert eingesetzt werden darf.
Nachtverschiebung durch DI
Wählen ob ein Digitaler Eingang notwendig ist für
aktivierung von Nachtbetrieb. Nachtbetrieb kann
auch durch den Internen Wochenzeitplan oder Via
Netzwert Signal geregelt werden.
Nachtverschiebung (-25 - 25 K)
Verschiebung von Saugdruck bei aktiven Nachtbe-
trieb (in Kelvin einstellen)
Max Referenz (-50 bis +80 °C)
Max. zulässiger Saugdrucksollwert
Min Referenz (-80 bis +25 °C)
Min. zulässiger Saugdrucksollwert
4 - Verdichterkombinationen
Hier einer der möglichen Kombinationen wählen
Anzahl Verdichter
Anzahl der Verdichter einstellen
Entlastungen
Anzahl der Entlastungsvenitl einstellen
Regelungsfühler
Po: Regelt nach P0
S4: Regelt nach S4 (Medientemperatur)
Pctrl: Regelungsdruck von den LT-Kreis bei Kaskade
P0 Kältemittel
Kältemittel wählen
P0 Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der Liste
gewählt werden kann (Bitte Danfoss für weitere
Information kontakten)
Pctrl Kältemittel
Kältemittel wählen
Pctrl Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der Liste
gewählt werden kann (Bitte Danfoss für weitere
Information kontakten)
Schaltungsmuster
Wähle Schaltungsmuster für Verdichter
Sequenz: First In Last Out (FILO)
zyklisch: Ausgleichung der Laufzeit (FIFO)
Best fit: Best mögliche Leistungsanpassung
(So wenige Leistungssprünge wie möglich)
TK/NK koordination
Regelungsmethoden zwischen LT und HT bei
Kaskade
HT Release: HT-Regelung. Der Regler schaltet ein
Relais, so das ein Signal an den Regler in LT-Kreis
gesendet werden kann.
TK Release: LT-Regelung. Der Regler muss ein Signal
vom Regler im HT-Kreis empfangen.
HT Coord: HT-Regelung. Es muss sowohl ein Signal
empfangen werden als abgegeben werden.
LT Coord: LT-Regelung. Es muss sowohl ein Signal
empfangen werden als abgegeben werden
LT-Comp.request Verz.
AK-PC 730/ AK-PC 840
