Inhaltszusammenfassung für Danfoss AK-PC 351

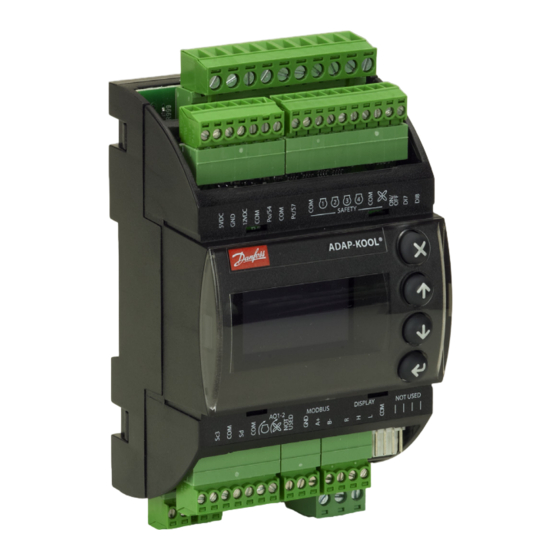

- Seite 1 Leistungsregler AK-PC 351 Manual...
- Seite 2 Zugangsebenen. Der Regler enthält verschiedene Sprachen. Wählen Sie bei der Inbetriebnahme Ihre bevorzugte Sprache aus. Datenkommunikation Der Regler besitzt eine integrierte Modbus-Datenkommunikation und kann an ein Systemgerät vom Typ AK-SM 800 angeschlossen werden. Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 3 Steigerung hinzugefügt wird. Dieser Beitrag kann den Sollwert Min. herauf- oder heruntersetzen, je nachdem, wie viel Kühlung mo- mentan erforderlich ist. Um eine zu hohe oder zu niedrige Einstellung des Sollwerts zu vermeiden, muss eine Ober- und Untergrenze festgelegt werden. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 4 Min. ref. Solevorlauf (Temperatur) Wenn eine Mediumstemperatur kontrolliert wird, muss der der Kontrollfühler auf S7 eingestellt sein. Dieser Temperaturfühler muss sich im gewünschten Medium befinden. Hochdrucküberwachung kann mittels eines externen Hochdruckschalters an DI8 erfolgen. Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 5 Ein-/Aus-Signal am DI-8 Eingang Wenn der Eingang als generelle Alarmeingang benutzt wird, kön- nen Alarmtexten und Verzögerungszeiten verbunden werden. Der Alarm setzt ein und der dazugehörige Text erscheint, sobald die Verzögerungszeit abgelaufen ist. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
-
Seite 6: Display Übersicht
Status = Entweder 1 Verbund oder 1 Verflüssiger Gruppe oder Beide Verbund und Verflüssiger Gruppe. Parameter Zugang zum Menu erfordert Pass- wort. Ebene 1: Nur Sehen (100) Ebene 2: Werte ändern (200) Ebene 3: Konfiguration ändern (300). Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351... - Seite 7 Verbund (Sauggruppe) • Keine Nachdem die Anlagenart ausgewählt wurde, kön- nen verschiedene Einstel- lungen vorgenommen werden. Beispiel: Gehen Sie nun weiter zu den nächsten Menüs. Auf den folgenden Seiten werden alle Einstellungen erläutert. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 8 Hier kann der gemessene Druck für den Ps-Druckmessumformer abgelesen werden To Temp. Hier kann der gemessene, in Temperatur umgewandelte Ps-Druck abgelesen werden S4 media temp. Der gemessene S4 Fühler aktueller Wert kann hier abgelesen werden Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 9 Es erfolgt eine Verzögerung des erzwungenen Verschließens des Expansionsventils, wenn der Regler ein Min: 0 s Einschalten des Verdichters verlangt, die Verdichter sich jedoch in einer Verschlusssituation befinden und Max: 300 s daher nicht starten können. Fab: 120 s AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 10 Höchste zugelassene Geschwindigkeit für den Verdichter Fab: 60 Hz PBM Periode *, **: Bei „Scroll” und ”Stream” Min: 10 s Einstellen der Periodendauer für das Umlaufventil (Ein-Zeit + Aus-Zeit) Max: 40 s Fab: 20 s Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 11 Verdichter Laufzeit Laufzeit/Schalt. Setzen Sie hier alle Betriebsstundenzähler für die nachgeordneten Verdichter zurück. zurückstellen Verdicht.1 Laufzeit Lesen Sie hier die Gesamtbetriebszeit des Verdichters ab (angegeben in Stunden) Verdicht.2..Dieselbe Funktion für die übrigen Verdichter AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 12 Max: 159 bar Fac: 34 bar Pc Fühler min bereich Arbeitsbereich des Druckmessumformers Min: -1 bar Stellen Sie den unteren Wert des Druckmessumformers ein. Angegeben in relativem Druck. Max: 159 bar Fac: -1 bar Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 13 Wenn ein Fühlerfehler aufgetreten ist, muss innerhalb einer vorgegebenen Anzahl von Minuten ein OK- Max: 30 min. Signal registriert werden, bevor der Regler den Alarm zurücksetzt. Die Regelung wird fortgesetzt, sobald Fab: 10 min. das Fühlersignal OK ist. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 14 Der Wert darf nicht geändert werden. Fab: 8E1 Reset zu Werkseinstell. Zurücksetzen auf Werkseinstellungen Wenn diese Funktion auf „JA” eingestellt ist, werden alle Einstellungen auf die Werkseinstellungen zurück- gesetzt, und die Alarmliste wird gelöscht. Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 15 Im Fall einer Übersteuerung muss die Funktion zunächst auf „Manuell” umgestellt werden, anschließend 0-100% kann das Ausgangssignal im Bereich 0-100 % geändert werden. Vergessen Sie nicht, auf „Auto” umzuschalten, wenn die Übersteuerung abgeschlossen werden soll. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 16 Die Sensorenalarme stellen sich automatisch ab, wenn der Sensor über 10 Minuten hinweg kein Problem gemeldet hat. Wenn Sie den Sensorenfehler korrigiert haben und die Beendigung des Alarms manuell erzwingen wollen, gehen Sie zum „Alarmdetail-Display”. Halten Sie in diesem Fall die „X”-Taste zwei Sekunden lang gedrückt. Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 17 Die Zuweisung der jeweiligen Ein- und Ausgänge kann unter „IO Konfiguration” geregelt werden. Hier sehen Sie ein Beispiel für 3 Verdichter und 2 Lüfter: Auf diesem Bild sehen Sie, wie viele Ein- und Ausgänge aufgrund Ihrer Einstellungen vorgesehen sind. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 18 Modbus Bitte beachten, dass die Installation des Datenkommunikati- AKS 32 1-5 V onskabels korrekt vorgenommen wird. Siehe separate Literatur Nr. RC8AC. Denken Sie an die Terminierung an der Busterminierung. 0-20mA 4-20mA AKS 33 Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 19 Die elektronischen Expansionsventile in den Kühlungsvorrichtungen müssen geschlossen werden, wenn kein Verdichter anlaufen kann. Dies hat zur Folge, dass die Verdampfer nicht mit Flüssigkeit gefüllt werden, welche zu einem Verdichter geleitet werden könnte, wenn der Regelungsvorgang erneut einsetzt. Die Funktion kann per Datenübertragung ausgelöst werden. AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 20 EU Niederspannungsrichtlinie und EMV An- forderungen für CE-Kennzeichnung werden Zulassungen eingehalten. LVD-geprüft gem EN 60730-1 und EN 60730-2-9 EMV-geprüft gem. EN 61000-6-2 und 3 Druckmessumformer / Temperaturfühler Für weitere information siehe bitte Katalog RK0YG... Anleitung RS8GZ103 © Danfoss 06-2014 AK-PC 351...
- Seite 21 Bestellung Versorgungs- Fun5tion Bedienung Bestell-Nr. spannung Mit Bedienungstasten und 080G0289 AK-PC 351 Leistungsregler 24 V Display AK-PC 351 Anleitung RS8GZ103 © Danfoss 06-2014...
- Seite 22 Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
