Anwendung

AK-PC 730 und AK-PC 840 sind komplette Regeleinheiten zur Leis-
tungsregelung von Verdichtern und Verflüssigern in Kälte- und
Klimaanlagen.
Sie enthalten Funktionen, durch die sie auch besonders für
Kaskadenanlagen, z. B. Regelung der Verdichterleistung gemäß
separatem Regelungsdruck im LT-Kreis geeignet ist.
Die Regler können zusätzlich zur Leistungsregelung anderen Reg-
lern über Betriebszustände Signal geben, z.B. Zwangsschließung
von Expansionsventilen, Alarmsignale und Alarmmitteilungen.
Hauptfunktion des Reglers ist es, Verdichter und Verflüssiger so
zu steuern, dass sie ständig unter den energiemäßig optimalen
Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der
Verflüssigungsdruck werden durch von Spannungssignale abge-
benden Druckmessumformern gesteuert.
Die Leistungsregelung kann nach Saugdruck P0, Medientem-
peratur S4 oder separatem Regelungsdruck Pctrl (bei Kaskade)
erfolgen.
Zu den verschiedenen Funktionen zählen u.a.:
- Leistungsregelung von bis zu 4 (12) Verdichtern
- Bis zu 3 Entlastungsventile pro Verdichter
- Drehzahlregelung von 1 oder 2 Verdichtern
- Bis zu 6 Sicherheitseingänge pro Verdichter
- Möglichkeit für Leistungsbegrenzung um Verbrauchspitzen zu
minimieren
- Beim Stoppen der Verdichter können andere Regler darüber
signalisiert werden, um die elektronischen Expansionsventile zu
schließen.
- Start/stop der Flüssigkeitseinspritzung in die Saugleitung
- Start/Stopp der Flüssigkeitseinspritzung im Wärmetauscher
(Kaskade)
- Sicherheitsüberwachung von Hochdruck / niederdruck / Druck-
rohrstemperatur.
- Leistungsregelung von bis zu 6 (12) Lüftern
- Fliessender Sollwert gemäß Außentemperatur
- Wärmerückgewinnungsfunktion
- Stufenschaltung, Drehzahlregelung oder Kombination
- Sicherheitsüberwachung von Lüftern
- Der Zustand der Aus- und Eingänge wird mittels Leuchtdioden
auf der Apparatfront angezeigt.
- Alarmsignale lassen sich direkt vom Regler und mittels Daten-
kommunikation generieren.
- Alarme kommen mit Text zur Anzeige, was die Alarmursache
eindeutig erkennbar macht.
- Sowie einige ganz separate Funktionen, die von der Regelung
völlig unabhängig sind – u.a. Alarm-, Thermostat- und Druck-
schalterfunktionen.
AK-PC 730 / AK-PC 840
1. Einführung
Leistungsregelung RS8EG303 © Danfoss 04-2010

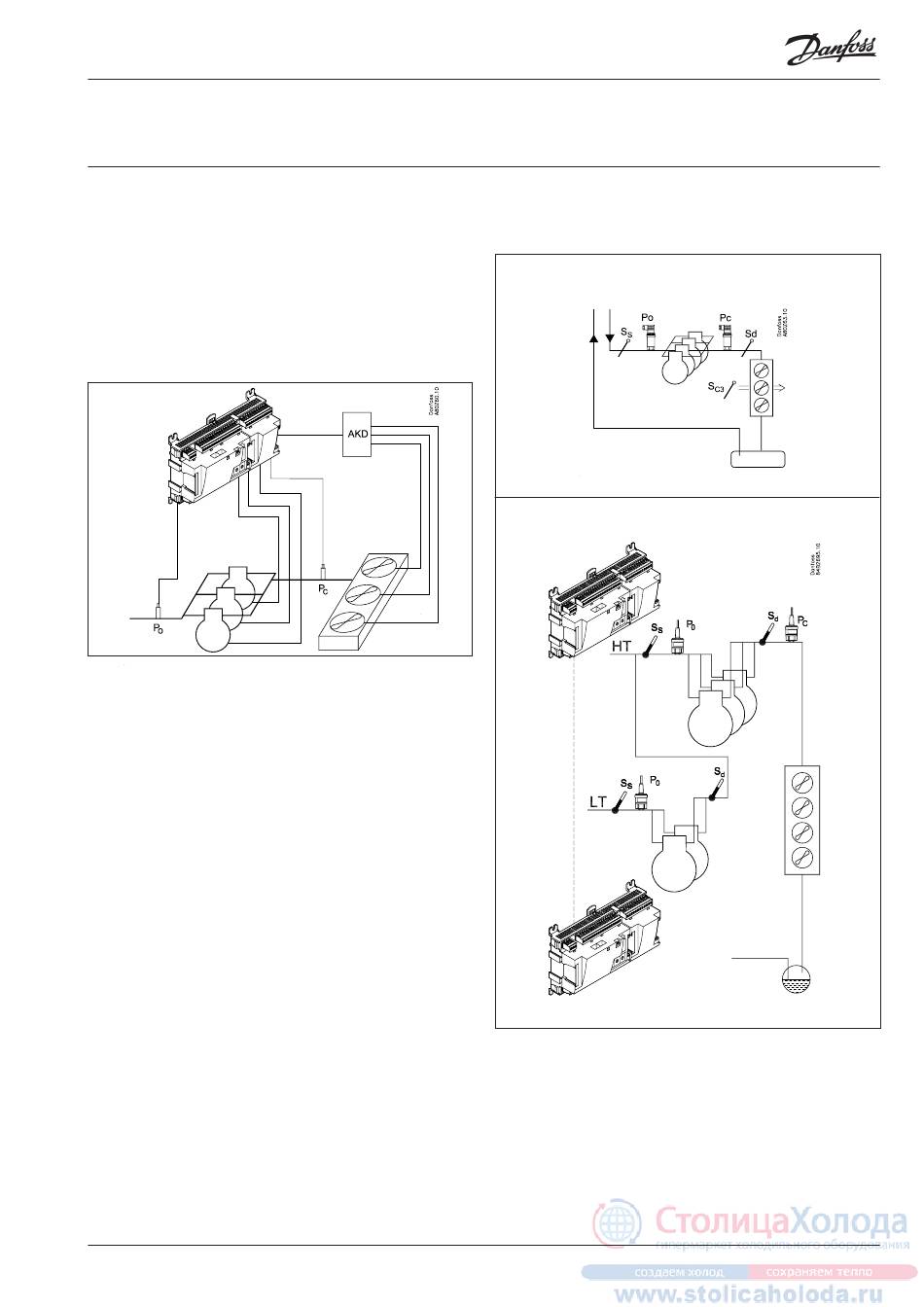

Beispiele
Traditioneller Leistungsregelung
Kaskadenregelung mit 2 Reglern
3
