Modulübersicht
• Reglermodul – der den Anforderungen kleinerer Anlagen
entspricht.
• Ausbaumodule. Bei höherer Komplexität und bei Bedarf von
zusätzlichen Ein- oder Ausgängen, lässt sich der Regler mit Mo-
dulen ausbauen. Über einen Stecker seitlich am Modul werden
Spannungsversorgung und Daten kommunikation zwischen den
Modulen übertragen.
• Oberteil
Der Oberteil des Reglermoduls enthält die Intelligenz.
Mit dieser Einheit wird die Regelung festgelegt, und die
Datenkommunikation zu anderen Reglern in einem großen
Netzwerk ist hier anzuschließen.
• Anschlußtypen
Es finden sich verschiedene Typen von Ein- und Ausgängen. Ein
Typ kann z.B. Signale von Kühlern oder Kontakten empfangen,
ein anderer ein Spannungssignal und ein dritter Ausgang mit
Relais sein. Die einzelnen Typen sind der gegenüberliegenden
Aufstellung zu entnehmen.

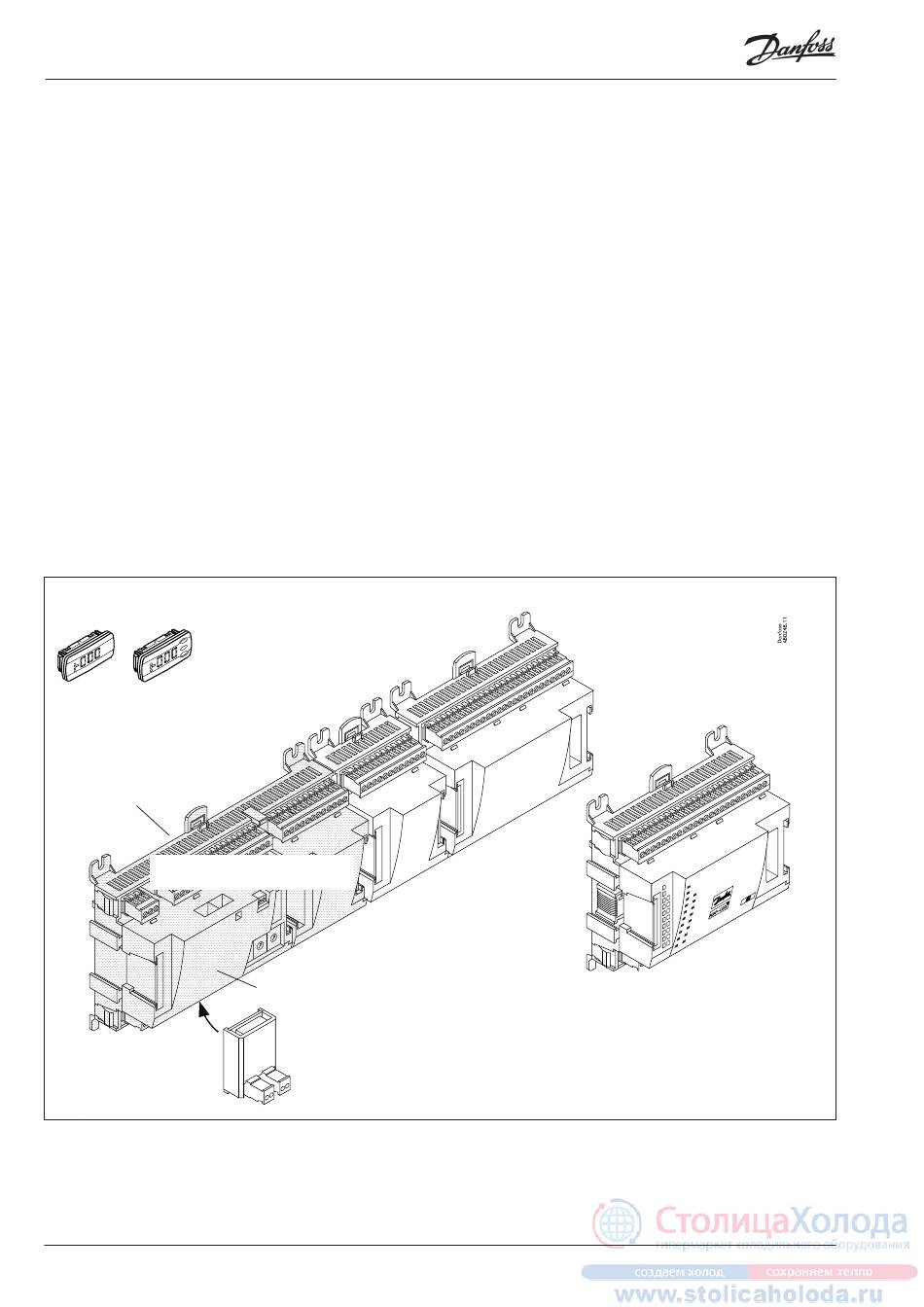

Externes Display
zur Anzeige von z.B.
Saugdruck
Unterteil
Regler mit analogen Eingängen
und Relaisausgängen.
8
Ausbaumodul mit
zusätzlichen analogen
Eingängen.
Oberteil
Ausbaumodul mit ana logem
Ausgangssignal.
Leistungsregelung RS8EG303 © Danfoss 04-2010
• Wahlfreier Anschluss
Bei der Planung einer Regelung (Layout), entsteht Bedarf für
eine Reihe von Anschlüssen, verteilt auf die genannten Typen.
Dieser Anschluss ist dann entweder am Reglermodul oder auf
einem Ausbaumodul einzurichten. Als einziges ist dabei zu
beachten, dass die Typen nicht vermischt werden (ein analoges
Ausgangssignal darf z.B. nicht an einen digitalen Eingang
angeschlossen werden).
• Programmierung der Anschlüsse
Der Regler ist zu programmieren, wo die einzelnen Ein- und
Ausgangssignale angeschlossen werden. Dies erfolgt bei der
späteren Konfiguration, wo jeder einzelne Anschluss gemäß
folgendem Prinzip festgelegt wird:
- auf welchem Modul
- an welchem Punkt ("Klemmen")
- was wird angeschlossen (z.B. Druckmessumformer / Typ /
Druckbereich).
Ausbaumodul mit zusätzlichen
Relaisausgängen und zusätzlichen
analogen Eingängen.
Das Modul mit zusätzlichen Relaisausgängen
wird auch in einer Ausführung angeboten,
bei dem der Oberteil mit einem Umschalter
ausgestattet ist, um die Relais übersteuern
zu können.
AK-PC 730/ AK-PC 840
