3.9 Erste Inbetriebnahme und Test

3.9.1 Erste Inbetriebnahme und Test
Um die Konfiguration zu testen und sicherzustellen, dass der Frequenzumrichter funktioniert, kann folgendermaßen vorgegangen werden (Beispiel Asyn-
chronmotor):
3

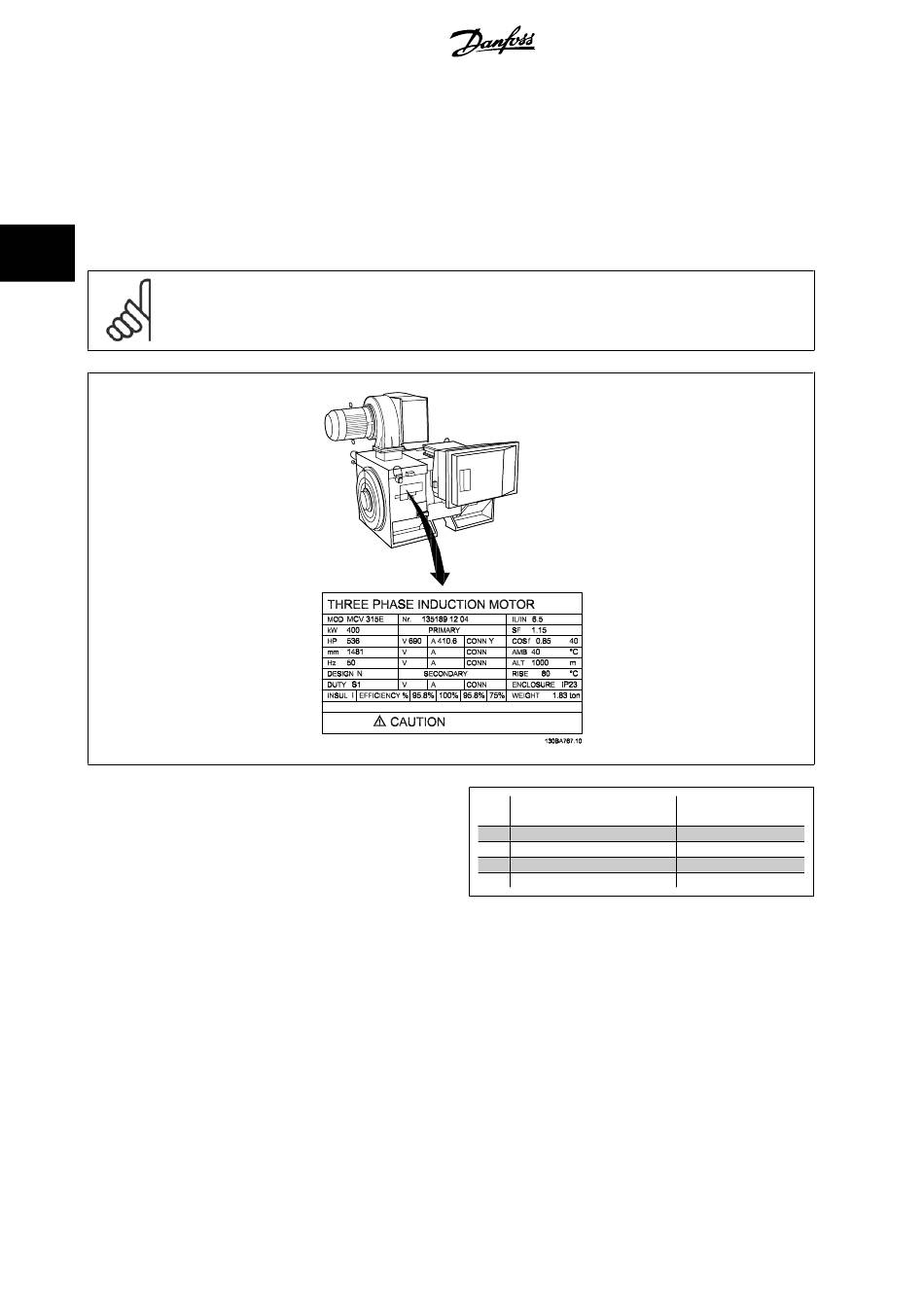

1. Schritt: Überprüfen Sie das Motor-Typenschild.
ACHTUNG!
Der Motor hat entweder Sternschaltung (Y) oder Dreieckschaltung (Δ). Diese Informationen befinden sich auf dem Typenschild.
2. Schritt: Geben Sie die Motor-Typenschilddaten in der folgen-
den Reihenfolge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste [QUICK MENUS]
und wählen Sie dann „Q2 Inbetriebnahme-Menü".
3. Schritt: Aktivieren Sie die Automatische Motoranpassung
(AMA).
Ausführen einer AMA stellt die optimale Motorleistung sicher. Die AMA misst exakt die elektrischen Ersatzschaltbilddaten des Motors
und optimiert dadurch die interne Regelung.
1. Schließen Sie Klemme 37 an Klemme 12 an (falls Klemme 37 verfügbar ist).
2. Schließen Sie Klemme 27 an Klemme 12 an, oder stellen Sie Par. 5-12 auf „Ohne Funktion" (Par. 5-12 [0]).
3. Aktivieren Sie die AMA in Par. 1-29.
4. Aktivieren Sie die AMA. Ist ein Sinusfilter vorhanden, darf nur die reduzierte AMA ausgeführt werden. Andernfalls ist das Sinusfilter während der
AMA zu entfernen.
5. Drücken Sie die [OK]-Taste. Im Display wird „AMA mit [Hand on]-Taste starten" angezeigt.
6. Drücken Sie die [Hand on]-Taste. Ein Statusbalken stellt den Verlauf der AMA dar.
70
1. Motorleistung [kW]
oder Motorleistung [PS]
2. Motornennspannung
3. Motornennfrequenz
4. Motornennstrom
5. Motornenndrehzahl
MG.33.U2.03 - VLT ® ist eine eingetragene Marke von Danfoss.
®
VLT Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
Par. 1-20
Par. 1-21
Par. 1-22
Par. 1-23
Par. 1-24
Par. 1-25
gen
