i) Ändern der Sender-Knüppelbelegung
• Wenn Sie mit der zuvor beschriebenen werksmäßig eingestellten
Knüppelbelegung fliegen wollen, so können Sie diesen Abschnitt
überspringen. Wenn Sie jedoch am Sender die Steuerung der Gas-
und Nick-Funktion gegeneinander tauschen wollen, so besteht die
Möglichkeit den Sender entsprechend umzubauen.
• Schrauben Sie dazu die Senderantenne (siehe Bild 1, Pos. 1) ab
und entnehmen den Batteriebehälter (siehe Bild 2, Pos. 2) aus
dem Gehäuse.
• Lösen Sie mit einem Kreuzschlitz-Schraubendreher die vier Schrau-
ben aus der Senderrückwand und heben die Rückwand vorsichtig
ab. Entfernen Sie dabei den Kontaktstecker der LED-Anzeige (siehe
Bild 12, Pos. 12) von der Hauptplatine.

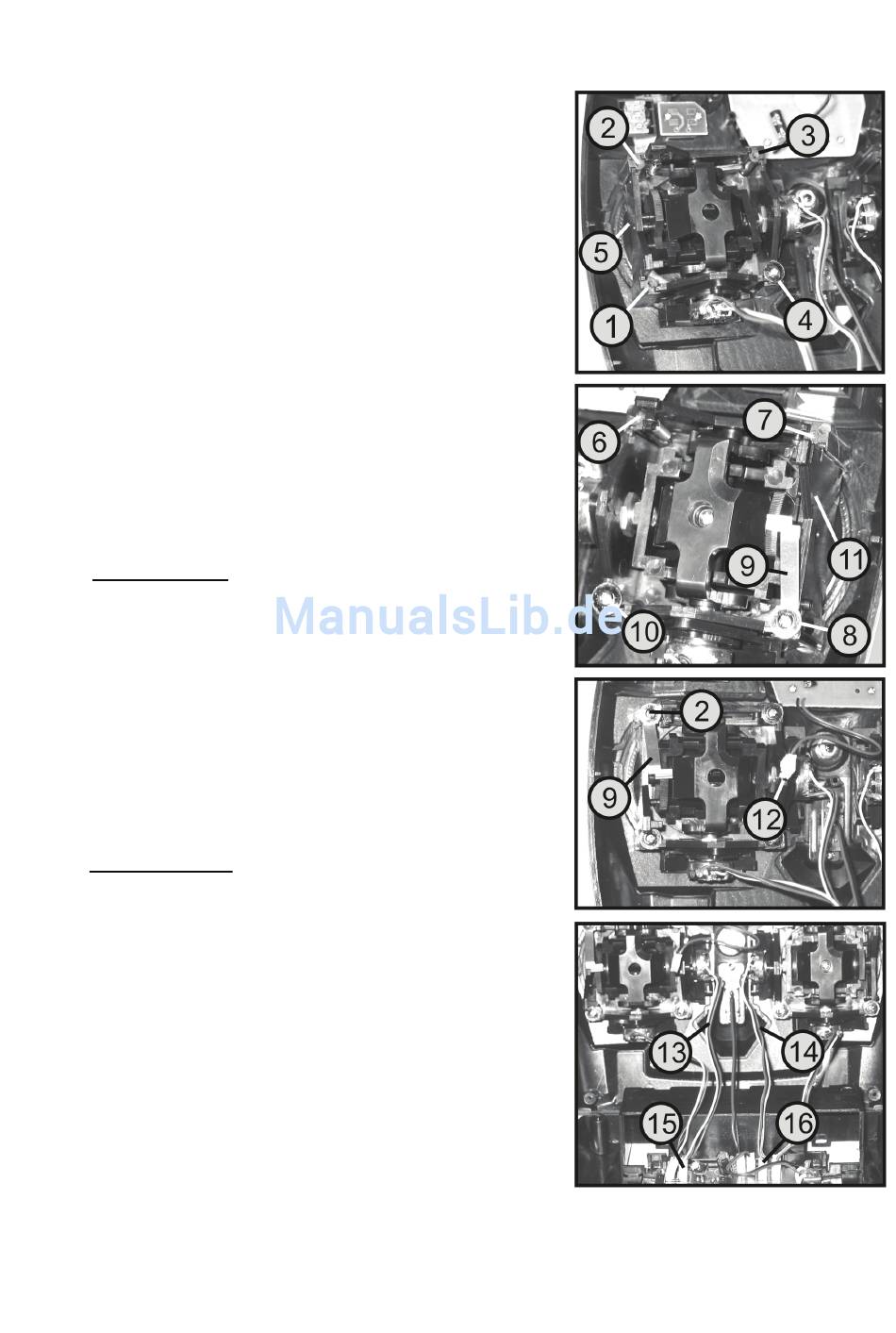

• Drehen Sie (von hinten gesehen) am linken Knüppelaggregat die
beiden äußeren Schrauben (1 und 2) und auf der inneren Seite
die obere Schraube (3) heraus. Die Schraube (4) wird nur etwas
gelockert, damit das Knüppelaggregat nicht herausfallen kann.
• Heben Sie das komplette Knüppelaggregat soweit an, dass Sie
die linke Seitenplatte mit Rückstellhebel und Rückstellfeder (5)
aus den Führungsschienen herausnehmen können. Schieben Sie
dann das Knüppelaggregat (ohne die seitliche Platte) wieder zu-
rück in die ursprüngliche Position.
• Drehen Sie (von hinten gesehen) am rechten Knüppelaggregat
die beiden oberen Schrauben (6 und 7) und auf der äußeren Seite
die untere Schraube (8) mit der Rastfeder (9) heraus.
Die Schraube (10) wird nur etwas gelockert, damit das Knüppel-
aggregat nicht herausfallen kann.
• Heben Sie das komplette Knüppelaggregat so weit an, dass Sie
die rechte Seitenplatte ohne Rückstellmechanik (11) aus den Füh-
rungsschienen herausnehmen können.
• Nehmen Sie die Seitenplatte mit Rückstellmechanik des linken
Knüppelaggregates und setzen diese spiegelverkehrt am rechten
Aggregat an und schieben dann das Knüppelaggregat wieder zu-
rück in die ursprüngliche Position.
Achten Sie dabei darauf, dass alle vier Seitenplatten sauber
in den jeweiligen Schienen geführt werden und die Trimm-
schieber (siehe Bild 1, Pos. 8 und 9) korrekt in den Gehäuse-
öffnungen Platz finden.
Prüfen Sie anschließend die mechanische Funktion und schrau-
ben das Knüppelaggregat wieder fest.
20
Bild 12
