f) Ändern der Sender-Knüppelbelegung
Wenn Sie mit der zuvor beschriebenen werksmäßig eingestellten Knüppelbelegung „Mode 2" fliegen wollen, so kön-
nen Sie diesen Abschnitt überspringen. Wenn Sie jedoch am Sender die Steuerung der Pitch- und Nick-Funktion
gegeneinander tauschen wollen („Mode 1"), so besteht die Möglichkeit, den Sender entsprechend mechanisch umzu-
bauen. Allerdings bedarf es dazu etwas Erfahrung im Umgang mit Fernsteuersendern und ein wenig handwerkliches
Geschick.
Achtung, wichtig!
Bevor Sie den Sender öffnen, entnehmen Sie die Batterien aus dem Batteriefach.
Entfernen Sie dazu mit einem passenden Schraubendreher die vier Schrauben aus der Senderrückwand und klappen
die Rückwand vorsichtig ab. Die Kabelverbindungen zwischen Hauptplatine und Rückwand müssen nicht unbedingt
abgesteckt werden.

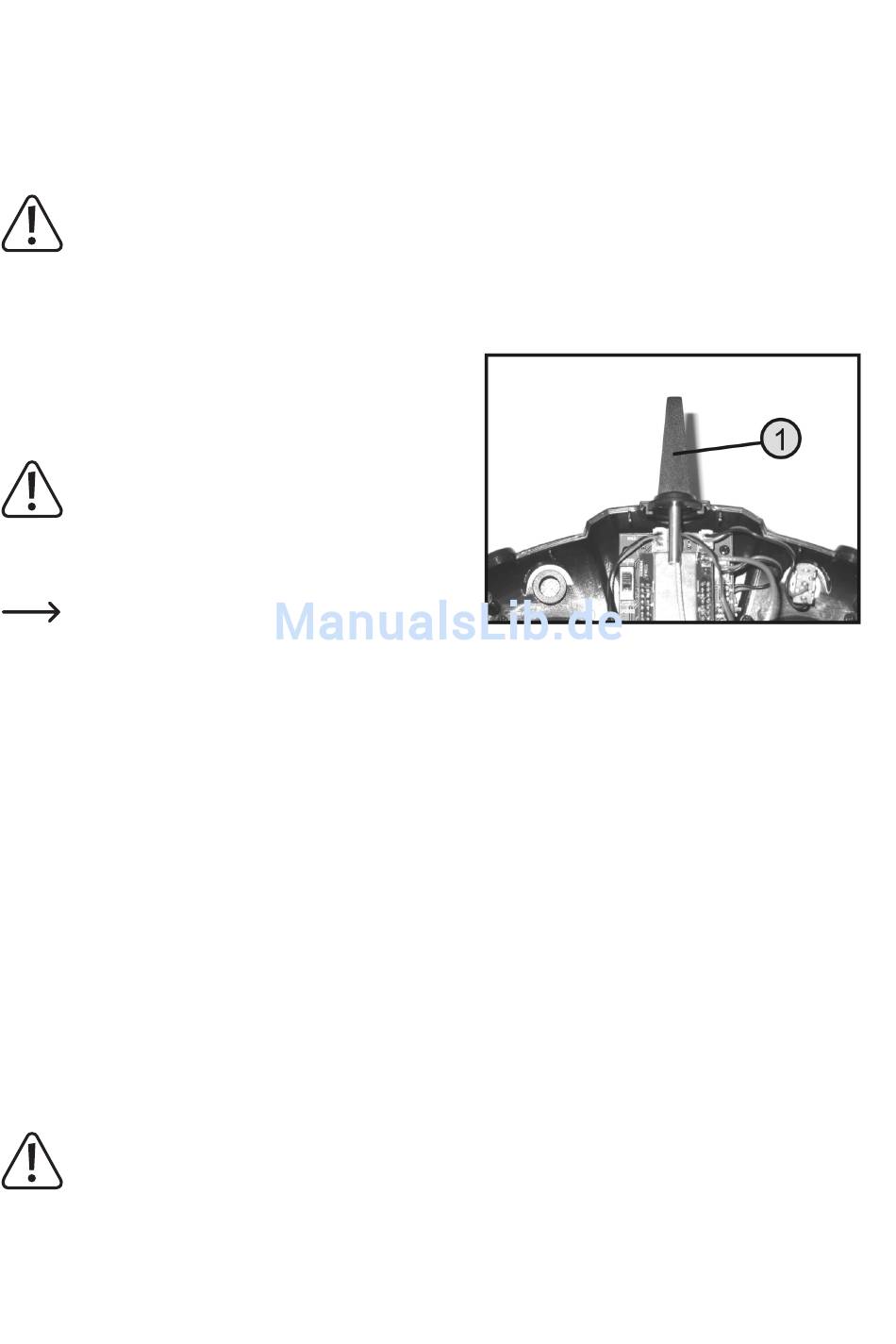

Um die Anschlusskabel der Knüppelpotentiometer besser
umstecken zu können ist es sinnvoll, das Gehäuse mit der
Senderantenne (1) aus der Nut der oberen Gehäuseschale zu
nehmen.
Wichtig!
Die Senderantenne kann angeschlossen bleiben,
aber achten Sie bei den weiteren Montageschritten
darauf, dass Sie das Antennenkabel nicht quetschen
oder abknicken.
Beachten Sie für die weitere Vorgehenweise (siehe
nachfolgende Beschreibung) das Bild 16 auf der
nächsten Seite.
Entfernen Sie am (von hinten gesehen) rechten Knüppelaggregat die vier Halteschrauben (S) und drücken Sie das
komplette Aggregat von vorne nach hinten aus dem Gehäuse. Stecken Sie danach die Anschlusskabel der Knüppel-
potentiometer (3 und 4) von den Steckplätzen (3 und 4) ab.
Entfernen Sie auf die gleiche Weise das (von hinten gesehen) linke Knüppelaggregat und stecken die Anschluss-
kabel der Knüppelpotentiometer (1 und 2) von den Steckplätzen (1 und 2) ab. Drehen Sie das links ausgebaute
Knüppelaggregat um 180° und bauen es auf der (von hinten gesehen) rechten Seite wieder ein. Das vormals rechte
Knüppelaggregat wird ebenfalls um 180° gedreht und anschließend wieder links eingebaut. Die Anschlusskabel der
Potentiometer 1 - 4 müssen danach wieder entsprechend der unteren Abbildung in Bild 16 angeschlossen werden.
Die obere Abbildung in Bild 16 zeigt den Sender in Mode 2. Das Halteblech für den Pitch-Steuerknüppel (5) befindet
sich am (von hinten gesehen) rechten Knüppelaggregat. Nach dem Umbau auf Mode 1 befindet sich das Knüppelag-
gregat mit dem Halteblech auf der (von hinten gesehen) linken Seite.
Nachdem Sie die mechanische Funktion der beiden Knüppelaggregate sowie den korrekten Anschluss der Potentio-
meter-Anschlussleitungen geprüft haben, schieben Sie den Mode-Schalter (6) von der unteren Stellung „Mode 2" in
die obere Stellung „Mode 1".
Stecken Sie das Gehäuse mit der Senderantenne in das Sendergehäuse und setzen die Rückwand wieder auf. Dre-
hen Sie die vier Halteschrauben der Rückwand ein und drehen die Halteschrauben gefühlvoll fest.
Achtung, wichtig!
Damit der Sender nach dem Umbau von „Mode 2" auf „Mode 1" die korrekte Stellung des Steuerknüppels
für die Pitch-Funktion richtig erkennt, müssen Sie eine Kalibrierung der Steuerknüppel (siehe nachfolgen-
des Kapitel) durchführen.
Bild 15
21
