USV THOR T2-Serie
•
•
•
•
•
•
•
•
•
6.2.2
Austausch eines USV-Moduls
Die USV-Module sind in der Regel wartungsarm und zuverlässig. Dennoch kann
es vorkommen, dass ein Modul wegen eines Defektes oder anstehender Reini-
gungsarbeiten ausgetauscht werden muss.
Zum Austausch des USV-Moduls arbeiten Sie bitte in folgender Reihenfolge:

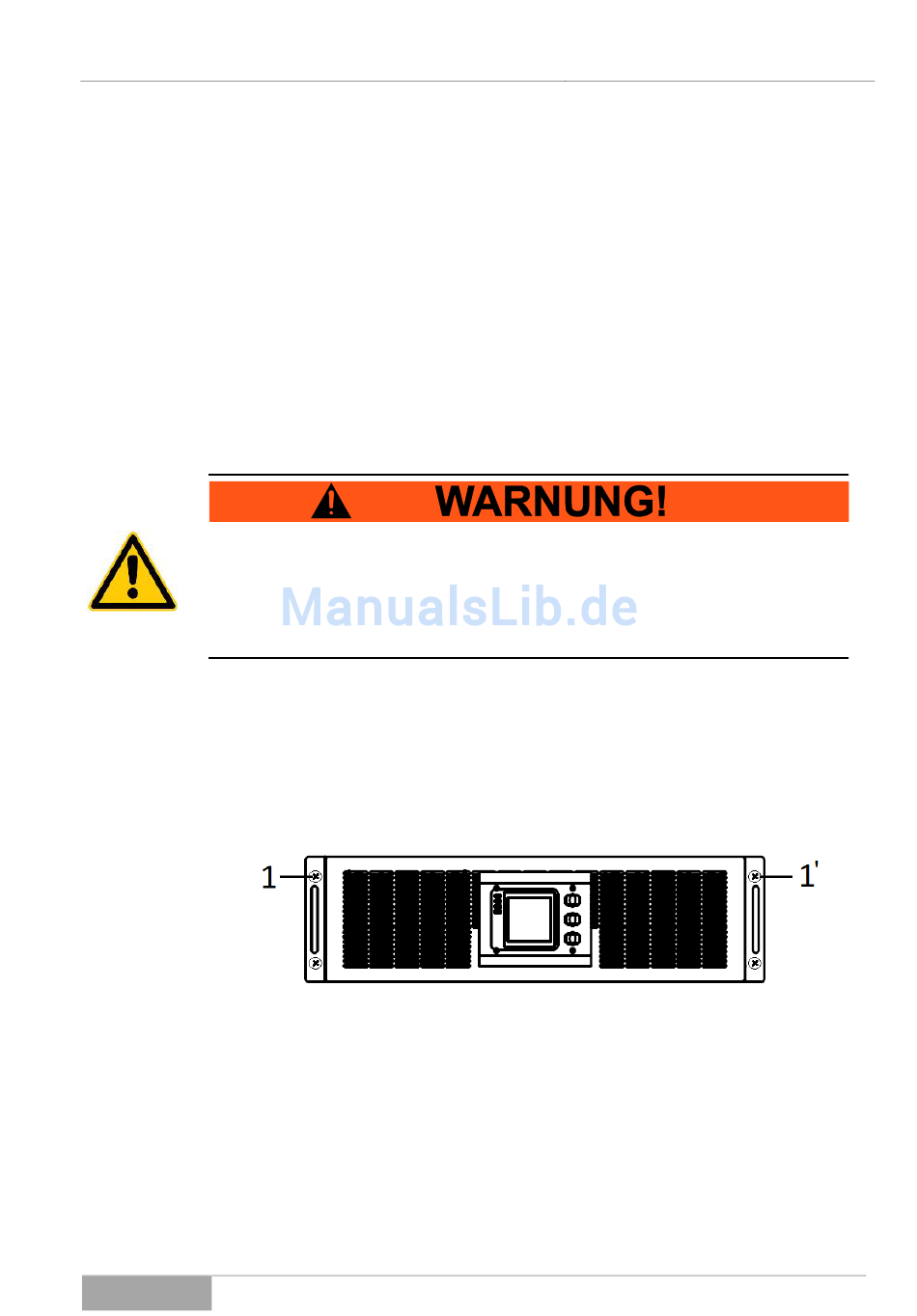

Abb. 6-2 Eingeschraubtes USV-Modul mit Kennzeichnung der Sicherungs-
schraube (1).
•
Serie T2
Trennen Sie die Steckverbindungen auf der Rückseite der Einheit;
Entfernen Sie die vier Befestigungsschrauben (2);
Ziehen Sie das Modul aus dem Einschub und lagern dieses sicher;
Bestücken Sie die neue Zentraleinheit in den Rack-Einschub;
Schieben Sie die Einheit bis zum Anschlag nach hinten und fixieren
diese mit allen vier Schrauben;
Verbinden Sie die Steckverbindungen gemäß der Anschlüsse;
Schalten Sie die Zentraleinheit ein (POWER SWITCH);
Vergewissern Sie sich über das Display der Zentraleinheit und der
Anlagen-Bedieneinheit, dass alle Funktionen gegeben sind.
Testen Sie die EPO- bzw. REPO- Funktion in jedem Falle, um sicher
zu gehen dass diese Funktion gewährleistet ist. Bedenken Sie aber,
dass mit dieser Funktion ein Abschalten der Verbraucher stattfindet.
Zudem muss die Anlage dann abgeschaltet und erneut gestartet wer-
den;
Öffnen Sie die in Abbildung Abb. 6-2 mit (1 bzw. 1') gekennzeichnete
Sicherungsschraube. Je nach Ausführung (1 oder 1') befindet sich
dahinter die Modulabfrage. Das jeweilige USV Modul wird somit nur
dann in die Anlage eingebunden, wenn dieses mit der Sicherungs-
schraube fixiert ist (Modulabfrageschalter betätigt);
Durch das entfernen der Sicherungsschraube wird das USV-Modul
somit automatisch ausgeschaltet und aus der Modul-Liste innerhalb
Gerätebetrieb und Bedienung
88
