USV THOR T2-Serie
Der Leitungsschutzschalter „Akkumulatorbank / BATTERY" ist in dieser Variante
vorhanden, um die Anlage auch an dieser Position vom Akkumulatorkreis tren-
nen zu können.
Anlagen der Leistungsklasse 300 kVA (2.0 M):

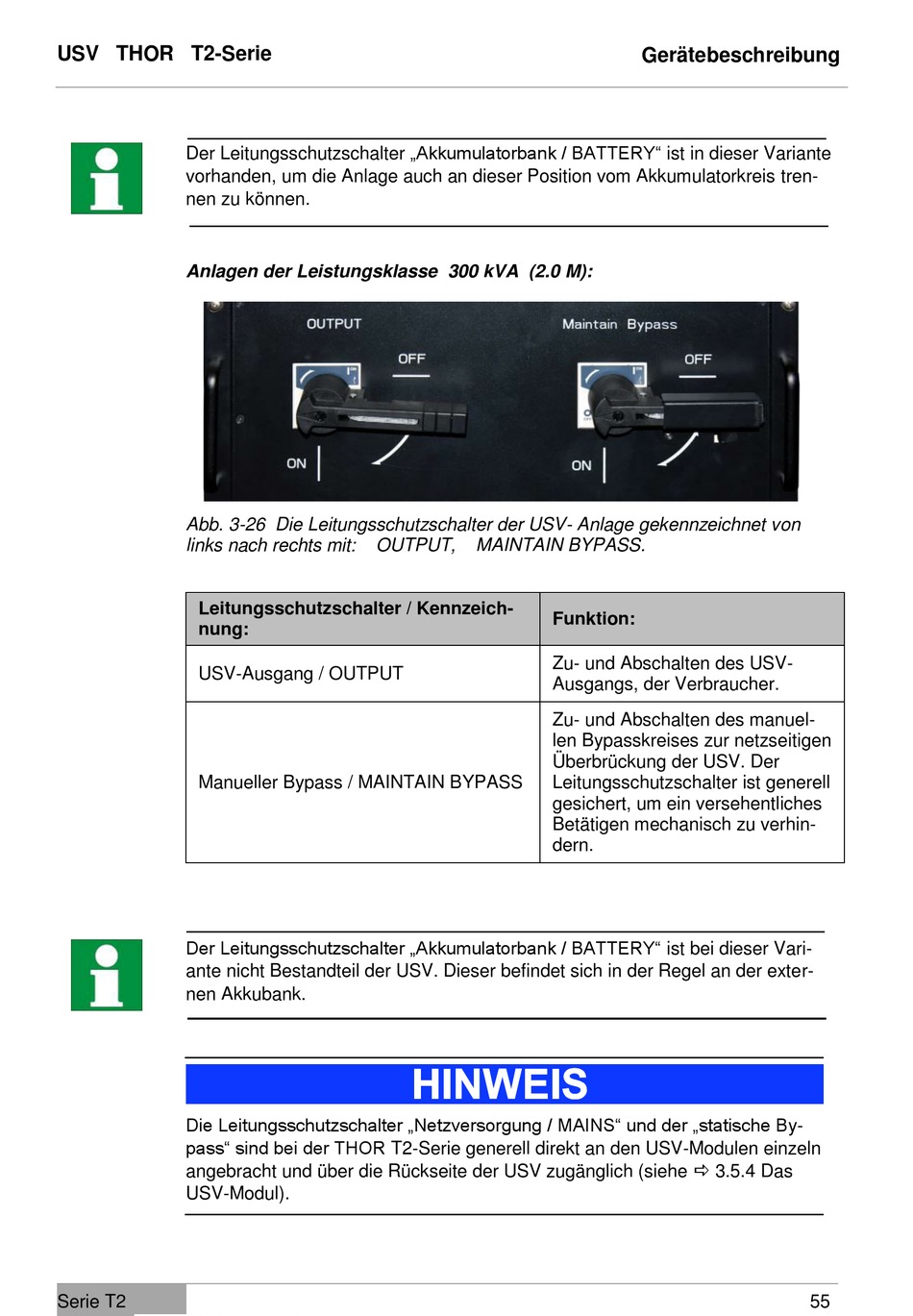

Abb. 3-26 Die Leitungsschutzschalter der USV- Anlage gekennzeichnet von
links nach rechts mit:
Leitungsschutzschalter / Kennzeich-
nung:
USV-Ausgang / OUTPUT
Manueller Bypass / MAINTAIN BYPASS
Der Leitungsschutzschalter „Akkumulatorbank / BATTERY" ist bei dieser Vari-
ante nicht Bestandteil der USV. Dieser befindet sich in der Regel an der exter-
nen Akkubank.
Die Leitungsschutzschalter „Netzversorgung / MAINS" und der „statische By-
pass" sind bei der THOR T2-Serie generell direkt an den USV-Modulen einzeln
angebracht und über die Rückseite der USV zugänglich (siehe 3.5.4 Das
USV-Modul).
Serie T2
OUTPUT,
MAINTAIN BYPASS.
Gerätebeschreibung
Funktion:
Zu- und Abschalten des USV-
Ausgangs, der Verbraucher.
Zu- und Abschalten des manuel-
len Bypasskreises zur netzseitigen
Überbrückung der USV. Der
Leitungsschutzschalter ist generell
gesichert, um ein versehentliches
Betätigen mechanisch zu verhin-
dern.
