USV THOR T2-Serie

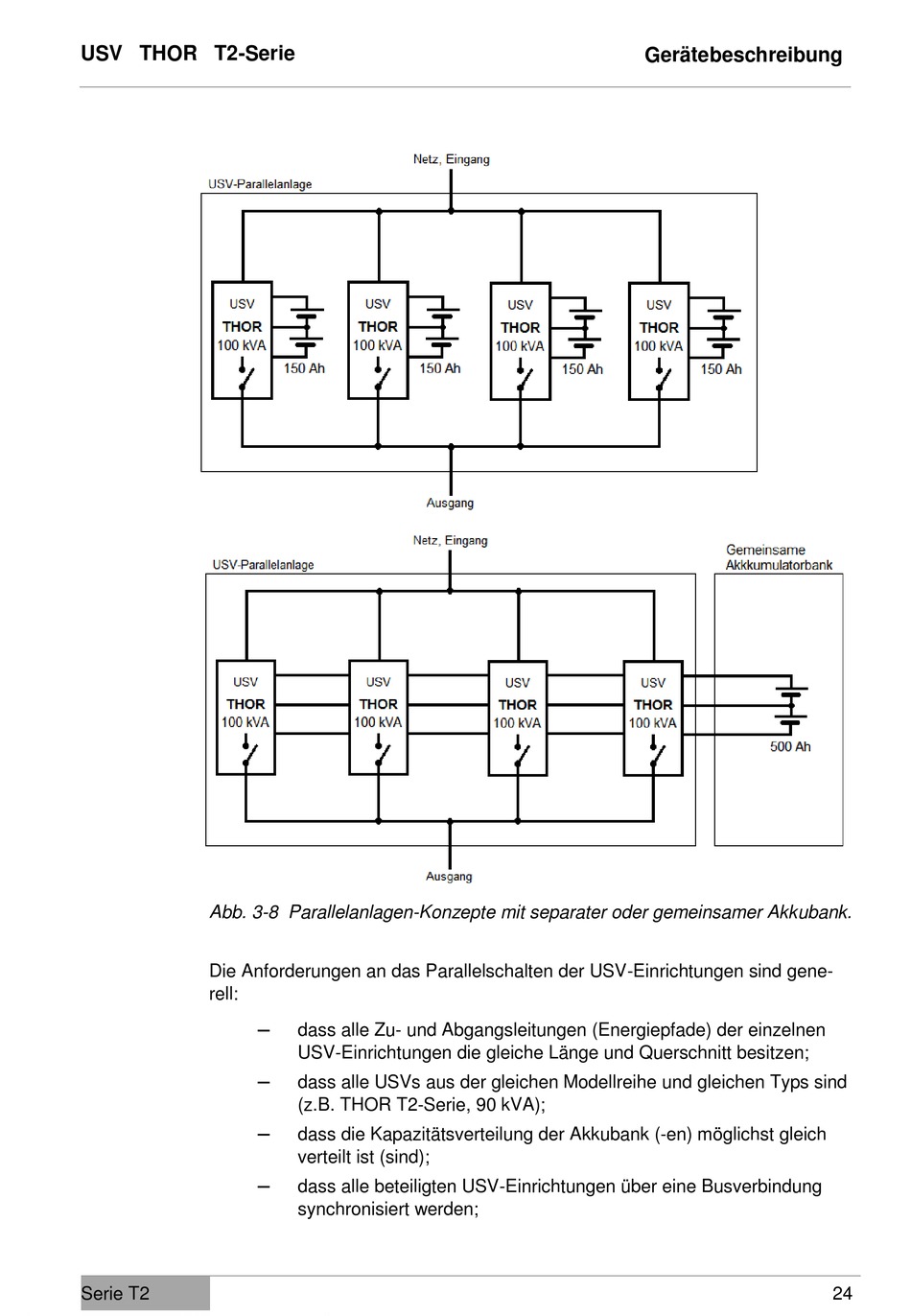

Abb. 3-8 Parallelanlagen-Konzepte mit separater oder gemeinsamer Akkubank.
Die Anforderungen an das Parallelschalten der USV-Einrichtungen sind gene-
rell:
Serie T2

dass alle Zu- und Abgangsleitungen (Energiepfade) der einzelnen
USV-Einrichtungen die gleiche Länge und Querschnitt besitzen;

dass alle USVs aus der gleichen Modellreihe und gleichen Typs sind
(z.B. THOR T2-Serie, 90 kVA);

dass die Kapazitätsverteilung der Akkubank (-en) möglichst gleich
verteilt ist (sind);

dass alle beteiligten USV-Einrichtungen über eine Busverbindung
synchronisiert werden;
Gerätebeschreibung
24
