Die Abbildung (oben) zeigt die drei Ansichten der USV. Die allgemeine Bedie-
nung erfolgt über die Bedieneinheit, welche sich in der Gerätefront (-Türe) be-
findet.

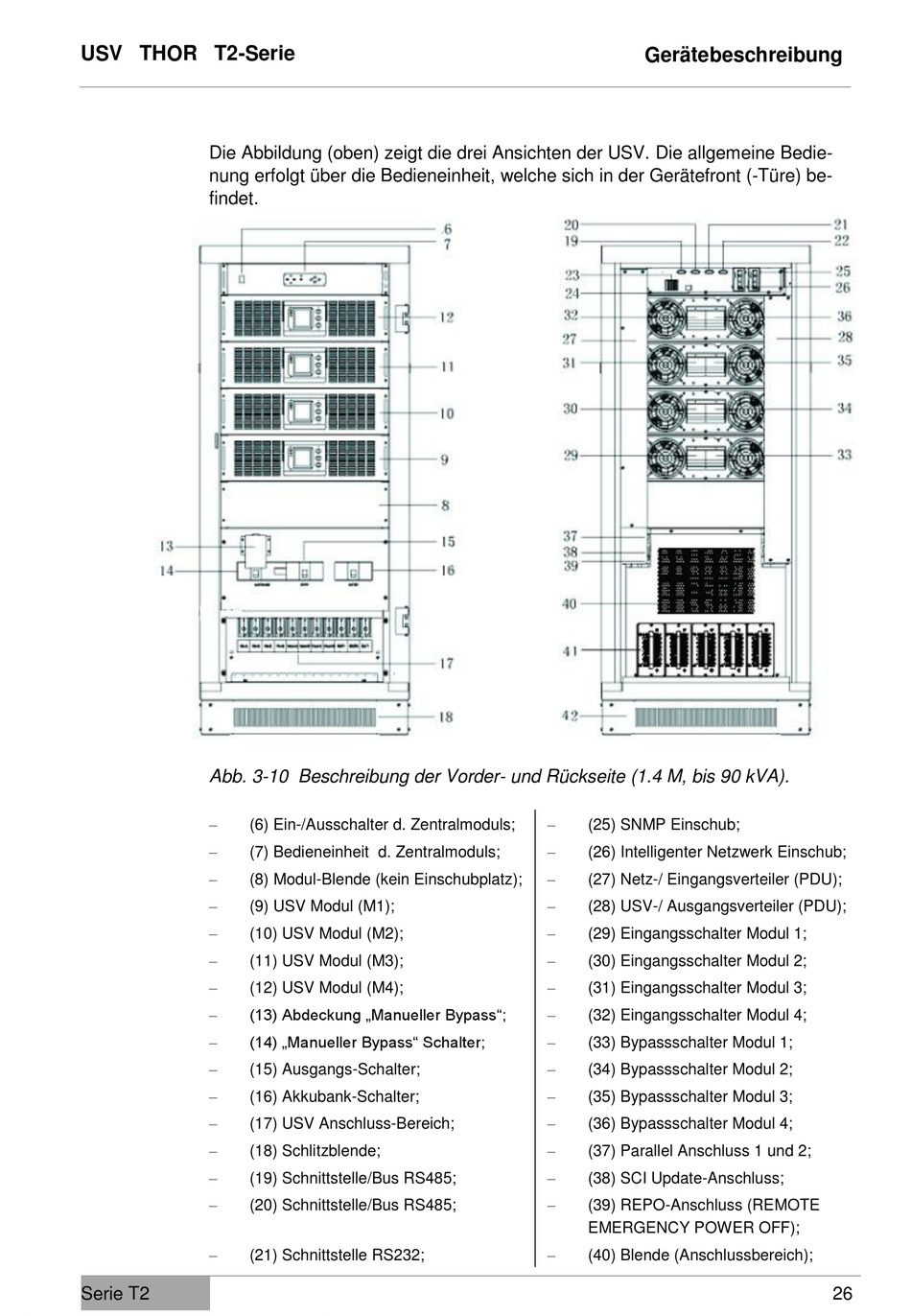

Abb. 3-10 Beschreibung der Vorder- und Rückseite (1.4 M, bis 90 kVA).

(6) Ein-/Ausschalter d. Zentralmoduls;

(7) Bedieneinheit d. Zentralmoduls;

(8) Modul-Blende (kein Einschubplatz);

(9) USV Modul (M1);

(10) USV Modul (M2);

(11) USV Modul (M3);

(12) USV Modul (M4);

(13) Abdeckung „Manueller Bypass";

(14) „Manueller Bypass" Schalter;

(15) Ausgangs-Schalter;

(16) Akkubank-Schalter;

(17) USV Anschluss-Bereich;

(18) Schlitzblende;

(19) Schnittstelle/Bus RS485;

(20) Schnittstelle/Bus RS485;

(21) Schnittstelle RS232;
Serie T2
Gerätebeschreibung

(25) SNMP Einschub;

(26) Intelligenter Netzwerk Einschub;

(27) Netz-/ Eingangsverteiler (PDU);

(28) USV-/ Ausgangsverteiler (PDU);

(29) Eingangsschalter Modul 1;

(30) Eingangsschalter Modul 2;

(31) Eingangsschalter Modul 3;

(32) Eingangsschalter Modul 4;

(33) Bypassschalter Modul 1;

(34) Bypassschalter Modul 2;

(35) Bypassschalter Modul 3;

(36) Bypassschalter Modul 4;

(37) Parallel Anschluss 1 und 2;

(38) SCI Update-Anschluss;

(39) REPO-Anschluss (REMOTE
EMERGENCY POWER OFF);

(40) Blende (Anschlussbereich);
