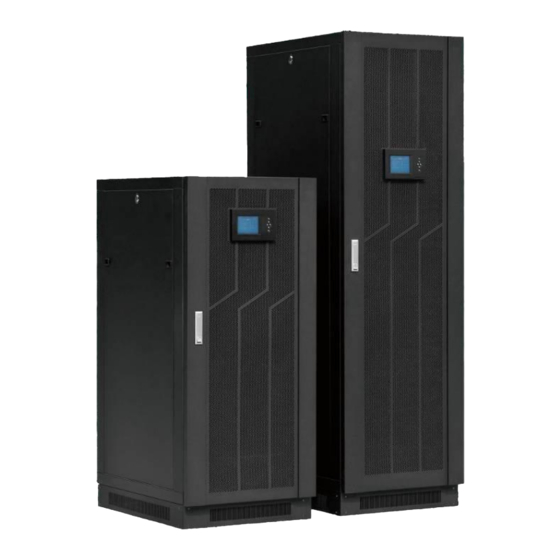

USV
Unterbrechungsfreie Stromversorgung
THOR T2-Serie 30 - 300 kVA,
Handbuch V 2.0
Artikelnummer:
ACR33THBXXXK0xxx
Originalhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Effekta USV

Inhaltszusammenfassung für Effekta USV

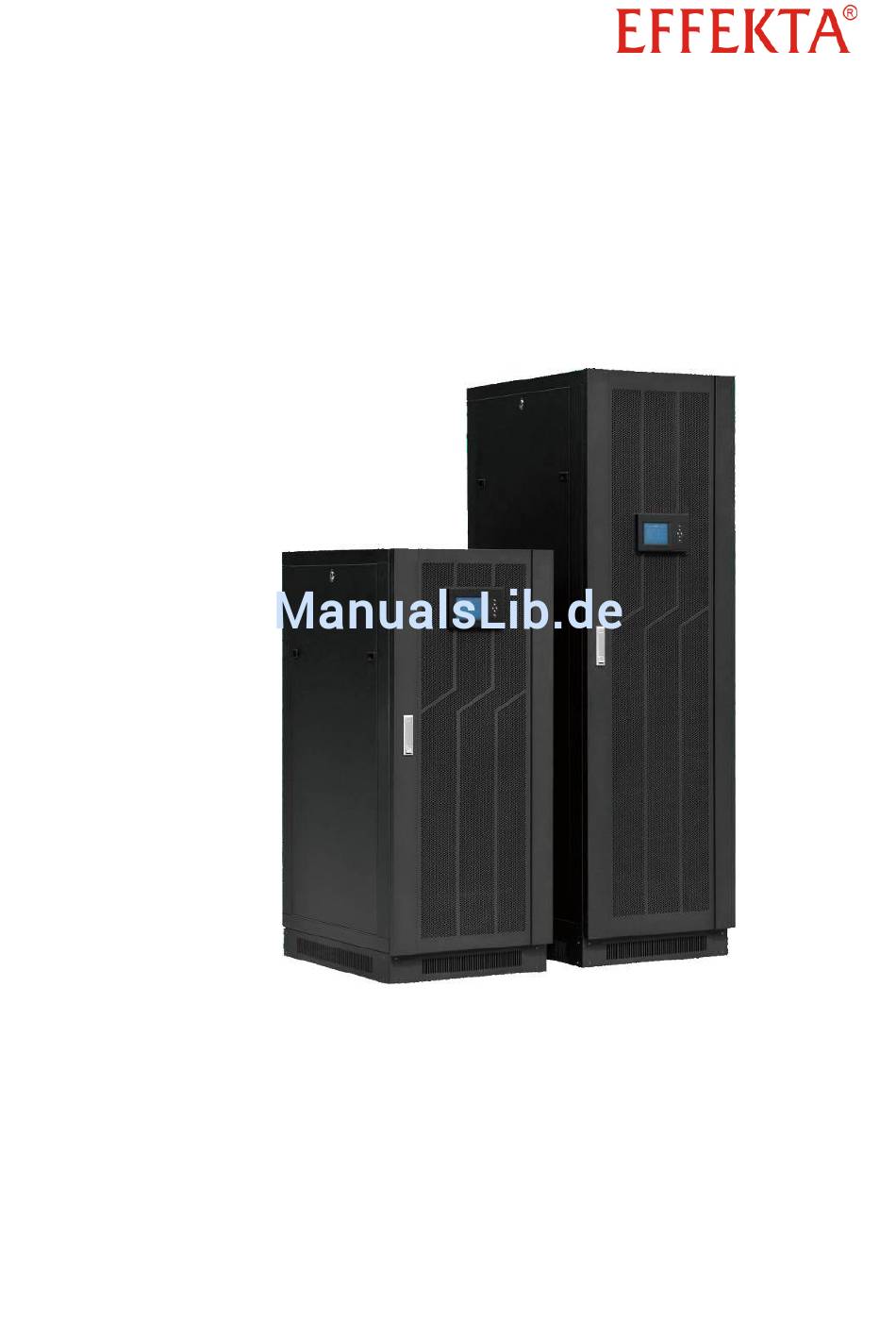

  • Seite 1 Unterbrechungsfreie Stromversorgung THOR T2-Serie 30 - 300 kVA, Handbuch V 2.0 Artikelnummer: ACR33THBXXXK0xxx Originalhandbuch...
  • Seite 2 USV THOR T2-Serie Impressum Impressum  by EFFEKTA Regeltechnik GmbH Diese Dokumentation ist nur für den Betreiber und dessen Personal bestimmt. Der Inhalt dieser Dokumentation (Texte, Abbildungen, Zeichnungen, Grafiken, Pläne etc.) darf ohne unsere schriftliche Zustimmung weder vollständig noch teilweise vervielfältigt oder verbreitet werden oder zu Zwecken des Wettbe- werbs unbefugt verwertet oder an Dritte ausgehändigt bzw.

  • Seite 3: Inhaltsverzeichnis

    Lagerung und Auspacken ..................62 Lagerung des USV-Systems ..................62 Transport zum Aufstellungsort ................. 62 Auspacken und Abstellen ..................63 Installation und Anschluss der USV ..............64 Anschluss-Vorbereitungen ..................66 Anschluss der USV-Anlage ..................69 Gerätebetrieb und Bedienung ................80 Allgemeiner Betrieb, Bedienung ................
  • Seite 4 USV THOR T2-Serie Inhaltsverzeichnis Inbetriebnahme der USV ..................103 Inbetriebnahme eines Parallel-Systems ..............104 Status- und Fehlermeldungen................106 Statusmeldungen ....................106 Warn- und Fehlermeldungen ................. 109 Problembehandlung .................... 115 Service-Hotline..................... 117 Software ....................... 118 Wartung und Service ................... 119 12.1 Wechseln von Komponenten / Akkumulatoren ............119 12.2 Wartungs- und Serviceverträge ................

  • Seite 5: Einführung

    USV THOR T2-Serie Einführung Einführung Vorwort Sehr geehrte Benutzerin, sehr geehrter Benutzer, dieses Handbuch wird benötigt, um die hier aufgeführte, unterbrechungsfreie Stromversorgung zu betreiben. Es soll Sie bei Ihrer verantwortungsvollen Arbeit unterstützen und grundle- gende Informationen über die unterbrechungsfreie Stromversorgung vermit- teln, nämlich über das Funktionsprinzip, die Anwendung und darüber hinaus,...

  • Seite 6: Gültigkeit

    Gültigkeit Die Beschreibungen in diesem Handbuch beziehen sich ausschließlich auf die in den technischen Daten definierte unterbrechungsfreie Stromversorgung (USV) als Ganzes bzw. auf Module, Baugruppen und Einzelteile, die von der Firma EFFEKTA Regeltechnik GmbH entwickelt und gebaut wurden  Kapitel 13. Technische Daten).

  • Seite 7: Warnung Vor Gefahrenstellen

    USV THOR T2-Serie Einführung Texte, die mit WARNUNG! gekennzeichnet sind, warnen vor Gefährdungen. Wenn Sie vorbeugende Schutzmaßnahmen unterlassen, können diese Ge- fährdungen zu schweren (irreversiblen) Verletzungen oder zum Tod führen! Texte, die mit VORSICHT! gekennzeichnet sind, warnen vor Gefährdungen. Wenn Sie vorbeugende Schutzmaßnahmen unterlassen, können diese ge- fährlichen Situationen zu leichten oder mittleren reversiblen Verletzungen füh-...
  • Seite 8 USV THOR T2-Serie Einführung Warnung im Umgang mit Akkumulatoren! Gebots-Symbole: Beachten Sie die angegebene(n) Dokumentation(en) bzw. die Hinweise! Vor weiteren Arbeiten freischalten! Umwelt Symbole: Kennzeichnet Hinweise zum Recycling. Kennzeichnet Baugruppen, die der Elektronikschrottverordnung unterliegen. Kennzeichnet Baugruppen oder Teilen, die entsorgt werden müssen. Werfen Sie diese nicht in den Hausmüll.

  • Seite 9: Informationspflicht

    Gerät (der Anlage) arbeiten, gelesen und verstanden sein. Dies betrifft im Wesentlichen das Service-, Bedien- und Reinigungspersonal, einschließlich des Transports- und/oder Entsorgungspersonals. Die Firma EFFEKTA Regeltechnik GmbH lehnt jede Haftung für entstandene Schäden, verursacht durch nicht bzw. unzureichend instruiertes Personal, ab! Serie T2...

  • Seite 10: Gewährleistungsbedingungen

    USV THOR T2-Serie Einführung Gewährleistungsbedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbe- wahrt werden. Sie wird für die Inanspruchnahme von Gewährleistungen be- nötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Gewährleistungszeit Anspruch auf Gewährleistungen.

  • Seite 11: Haftungsbeschränkung

    Einsparungen) oder Begleitschäden, auch in dem Fall, dass wir über die Möglichkeit solcher Schäden informiert worden sind; Auf keinen Fall ist die EFFEKTA Regeltechnik GmbH verantwortlich für jegli- che zufällige, indirekte, spezielle, Folge- oder andere Schäden jeglicher Art (einschließlich ohne jede Begrenzung Schäden bezüglich Profitverlust, Ge- schäftsunterbrechung, Verlust von Geschäftsinformationen, oder jeglichen...
  • Seite 12 USV THOR T2-Serie Einführung Nachlässigkeit, strikte Haftpflicht, oder anderen Forderungen entstehen, auch wenn die EFFEKTA Regeltechnik GmbH im Voraus über die Möglichkeit sol- cher Schäden informiert wurde. Dieser Ausschluss enthält auch jede Haft- pflicht, die aus Forderungen Dritter gegenüber dem Erstkäufer entstehen kann.

  • Seite 13: Sicherheitshinweise

    USV THOR T2-Serie Sicherheitshinweise Sicherheitshinweise Einleitung Die USV ist eine, nach den Regeln und Vorschriften der Technik, hergestellte Einrichtung zur unterbrechungsfreien Stromversorgung. Das Gerät / die Anlage ist bei bestimmungsgemäßem Gebrauch und unter Be- achtung der in diesem Handbuch aufgeführten Sicherheitsvorschriften und -Hinweisen sicher.

  • Seite 14: Personenschäden / Sachschäden Vermeiden

    Regeltechnik GmbH zurück. Wir sorgen für eine umweltgerechte Entsorgung. Transport und Lagerung Die USV darf nur mit der Originalverpackung an den Bestimmungsort transpor- tiert werden. Gleiches gilt bei Umzügen oder Rücksendungen. Die Verpackung hat keinen funktionalen Fallschutz, infolgedessen müssen alle herunter gefallenen oder gekippten Geräte, vor der Inbetriebnahme, von der...

  • Seite 15: Aufstellung

    USV THOR T2-Serie Sicherheitshinweise Aufstellung Betreiben Sie die USV nur in belüfteten Räumen unter Einhaltung des definier-  ten Umgebungstemperaturbereichs (gemäß 13 Technische Daten). Die USV darf nicht in der Nähe von Wärmequellen aufgestellt werden. Beachten Sie bei der Aufstellung immer die Betriebslage.

  • Seite 16: Betrieb

    Der Zugang und die Bedienung der Einrichtung sind nur qualifiziertem Personal erlaubt. Zu beachten ist in jedem Falle, dass die USV einen Energiespeicher beinhaltet oder an einen externen Energiespeicher angeschlossen ist. Somit kann die USV am Ausgang auch dann Spannung führen, wenn sie bereits vom Versorgungs- netz abgekoppelt ist.

  • Seite 17: Umgang Mit Akkumulatoren

    USV THOR T2-Serie Sicherheitshinweise Umgang mit Akkumulatoren Generell besteht im Umgang mit Akkumulatoren die Gefahr von Stromschlägen, Verbrennungen und/oder Verätzungen. Deshalb sind unbefugte Personen von Akkumulatoren immer fern zu halten. Akkumulatoren bzw. deren Anschlüsse können Stromschläge verursachen. Entstehen Kurzschlüsse an Akkumulatoren, können durch Berühren der strom- führenden Teile starke Verbrennungen auftreten.

  • Seite 18: Wartung, Service Und Störungen

    Wartung, Service und Störungen Achtung – Gefahr von Stromschlägen. Selbst nach dem Ausschalten durch den Powerschalter bzw. nach dem Auf- trennen der Akkuversorgung können noch Teile der USV hohe Spannungen führen. Bei Arbeiten an der USV-Einrichtung und den Akkumulatoren sind folgende Punkte zu beachten: ...

  • Seite 19: Anlagenbeschreibung Der Usv

    USV THOR T2-Serie Gerätebeschreibung Anlagenbeschreibung der USV Es handelt sich bei dieser USV-Einrichtung um eine ONLINE USV nach dem Doppelwandler-Prinzip. Anhand des hervorragenden Betriebsverhaltens nach EN 62040-3 erhält die USV die Klassifizierung „VFI-SS-111“. Somit werden nachfolgend angeschlossene Verbraucher optimal versorgt, völlig ungeachtet dessen, wie sich das Versorgungsnetz verhält.
  • Seite 20 USV automatisch und ohne Unterbrechung des USV-Ausgangs in den statischen Bypass-Betrieb. Somit bleibt die Versorgung der Verbraucher über das Netz sicher erhalten, allerdings ohne Stützfunktion der USV. Nach der Beseitigung der Störung kehrt die Anlage in den Normalbetrieb zurück. Störun- gen können auch von der Verbraucherseite verursacht werden, z.B.
  • Seite 21 Gerätebeschreibung Inverter - Fehler Abb. 3-4 Betriebsart: Statischer Bypass. Belassen Sie die USV niemals über einen längeren Zeitraum im statischen By- pass-Betrieb, bzw. Fehlerbetrieb. Die Verbraucher sind zwar weiterhin versorgt, aber ohne jegliche Stützfunktion der USV. Der statische Bypass-Betrieb kann auch z.B. zur Überprüfung gezielt einge- schaltet werden.

  • Seite 22: Das Modulare Anlagen-Konzept

    Bei empfindlichen Verbrauchern ist die Betriebsart (ECO-MODE) nicht empfeh- lenswert, da manche Störungen wie z.B. Transienten den Bypass durchdringen und auf die Verbraucher wirken können. Gleiches gilt sofern die USV nicht über das öffentliche Netz versorgt wird, sondern mit einem Generator.

  • Seite 23: Parallel-Betrieb Der Thor T2-Serie

    Parallel-Betrieb der THOR T2-Serie Eine weitere Möglichkeit die Leistung und/oder Redundanz der Anlage zu stei- gern ist das Parallelschalten mehrerer USV-Einrichtungen. Die THOR-Serie un- terstützt das Parallelschalten von zwei bis vier USVs. Dabei sind innerhalb der THOR-Serie zwei Konzepte (Abb. 3-8 Parallelanlagen-Konzepte mit separater oder gemeinsamer Akkubank.) möglich:...
  • Seite 24 USV THOR T2-Serie Gerätebeschreibung Abb. 3-8 Parallelanlagen-Konzepte mit separater oder gemeinsamer Akkubank. Die Anforderungen an das Parallelschalten der USV-Einrichtungen sind gene- rell:  dass alle Zu- und Abgangsleitungen (Energiepfade) der einzelnen USV-Einrichtungen die gleiche Länge und Querschnitt besitzen;  dass alle USVs aus der gleichen Modellreihe und gleichen Typs sind (z.B.

  • Seite 25: Gerätebeschreibung

    USV THOR T2-Serie Gerätebeschreibung Anlagenvarianten und Komponenten Die THOR T2-Serie basiert auf einem Schaltschrank-Konzept, welches je nach Konfiguration und Größe in verschiedenen Leistungsbereichen geliefert wird. THOR Modular T2-Serie Leistungsbe- Verwendbare Maximale Maximale Dauer- Schrank- reich: Modulleistung: Modulanzahl: leistung: größe: 90 kVA...
  • Seite 26 USV THOR T2-Serie Gerätebeschreibung Die Abbildung (oben) zeigt die drei Ansichten der USV. Die allgemeine Bedie- nung erfolgt über die Bedieneinheit, welche sich in der Gerätefront (-Türe) be- findet. Abb. 3-10 Beschreibung der Vorder- und Rückseite (1.4 M, bis 90 kVA).
  • Seite 27 Bezeichnung M1 (Abb. 3-10). Unterhalb der USV-Module befinden sich die Leitungsschutzschalter und der Anschlussbereich der Anlage. Die Schnittstellen zur Außenwelt befinden sich auf der Rückseite der USV- Einrichtung, sowie die Eingangs-, Bypass-Schalter der USV-Module und die Si- cherungseinheiten entsprechend der USV-Module zugeordnet.
  • Seite 28 Gerätebeschreibung Die Arrangement und die Größe der Anlage entsprechen im Wesentlichen der T2-Serie bis 90 kVA. Die Abbildung (oben) zeigt die drei Ansichten der USV. Die allgemeine Bedienung erfolgt über die Bedieneinheit, welche sich in der Ge- rätefront (-Türe) befindet.
  • Seite 29 USV-Module (M1…M5) angeordnet. Die Benennung der USV- Module erfolgt in umgekehrter Reihenfolge, d.h. das unterste USV-Modul (9) trägt die Bezeichnung M1 (Abb. 3-12). Unterhalb der USV-Module befinden sich die Leitungsschutzschalter und der Anschlussbereich der Anlage. Die Schnitt- stellen zur Außenwelt befinden sich auf der Rückseite der USV-Einrichtung, so-...
  • Seite 30  (3) EPO-Taster (EMERGENCY POWER OFF) Die Abbildung (oben) zeigt die drei Ansichten der USV. Die allgemeine Bedie- nung erfolgt über die Bedieneinheit, welche sich in der Gerätefront (-Türe) be- findet. Abb. 3-14 Beschreibung der Vorder- und Rückseite (2.0 M, 30 - 300 kVA).
  • Seite 31 Schaltschrankes die USV-Module eingeschoben. Dabei erfolgt die Benennung der USV-Module wiederum von unten nach oben (M1…M10). Auf der Rückseite befinden sich die Schnittstellen zur Außenwelt der USV- Einrichtung, sowie die Eingangs- und Bypass-Schalter der USV-Module. Zudem erreichen Sie hier, im mittleren Bereich rechts und links, den Anschluss- bereich der Anlage.

  • Seite 32: Gerätekomponenten Und Schnittstellen Im Detail

    Der modulare Aufbau garantiert generell eine hohe Wartungsfreundlichkeit der Anlage. Zudem sind diverse Sicherheitsmechanismen integriert. So sind z.B. al- le USV-Module über einen Modul-Detektor abgesichert. Löst man eines der USV-Module (rechte, obere Modulschraube), wird dies sofort erkannt das detek- tierte Modul direkt abgeschaltet und die anliegende Last auf die übrigen Module verteilt.
  • Seite 33 USV THOR T2-Serie Gerätebeschreibung Die Zentraleinheit trägt auf der Frontseite lediglich den Geräteschalter und die Bedieneinheit des Gerätes. Die Zentraleinheit wird über den Geräteschalter ein- bzw. ausgeschaltet. Dieser Schalter bleibt in der Regel einge- schaltet. Das Bedienfeld der Zentraleinheit enthält einige Statusindikatoren (LEDs), so- wie Folientaster.

  • Seite 34: Schnittstellen Der Zentraleinheit (Anlage)

    USV THOR T2-Serie Gerätebeschreibung USV-Ausgang aktiv; Output Blinkt Überlast am Ausgang oder Ausgang nicht zugeschaltet; (Grün) USV-Ausgang inaktiv; Anlage im Fehlerbetrieb; Fault (Rot) Die Anlage arbeitet fehlerfrei. Rücksetzen einer Alarmmeldung: eine anstehende Alarm reset Alarmmeldung kann hier zurückgesetzt werden; Inverter einschalten: der Inverter der Anlage kann zentral INV ON eingeschaltet werden.
  • Seite 35 Serielle Kommunikationsschnittstelle(-n) (COMMUNICATION INTERFACE) Die Schnittstellen RS232 und RS485 können nicht gleichzeitig genutzt werden! Beide Schnittstellen: RS232 und RS485, stellen folgende Informationen und Funktionen bereit:  Übertragung der USV-Status Informationen;  Übertragung der USV-Alarm Informationen;  Übertragung der USV-Betriebsparameter; ...
  • Seite 36 USV THOR T2-Serie Gerätebeschreibung Der eingesetzte SNMP-Adapter muss den USV-Standard MIB RFC1628 erfül- len! Bezüglich der Relais-Karte können keine Fremdprodukte eingesetzt werden (sehen Sie hierzu Fehler! Verweisquelle konnte nicht gefunden werden. Fehler! Verweisquelle konnte nicht gefunden werden. Abb. 3-18 Adapter-Einschub zur Aufnahme einer Relais-Karte oder eines SNMP-Adapters.
  • Seite 37 USV THOR T2-Serie Gerätebeschreibung Eine mögliche Beschaltung der Schnittstelle sehen Sie unter  5.2.5 Anschluss der Signal-Schnittstelle (Temperatursensor). Serie T2...

  • Seite 38: Bedieneinheit Der Anlage

    USV THOR T2-Serie Gerätebeschreibung 3.5.3 Bedieneinheit der Anlage Über die Bedieneinheit der Anlage können alle wichtigen Daten dargestellt, ab- gerufen oder eingestellt werden. Dazu zählen im Wesentlichen Betriebsparame- ter, Statusdaten oder Ereignis- bzw. Alarmlisten. Die Navigation und Eingabe erfolgt wahlweise über das Touch-Display oder dem davon seitlich gelegenen Tastenfeld.
  • Seite 39 USV THOR T2-Serie Gerätebeschreibung Der Anzeige-Bereich teilt sich dabei in folgende Zonen und Informationen auf. Die Touch-Oberfläche lässt die Auswahl direkt, in gewohnter Weise auf dem Display zu. Es kann aber auch alternativ das Tastenfeld zur Eingabe und Navi- gation verwendet werden: Abb.
  • Seite 40 Offline (Grau unterlegt) ausge- Module08 Offline Module09 Offline wählt werden (siehe Module09 Offline nächste Ansicht). Module10 Offline Registeransicht: USV-Modul -> Modul01 ausgewählt: Auf diese Weise können 120KVA On-Line 23-05-2012 alle USV-Moduldaten ID:01 08:00 explizit ausgewählt und ◄ Output Module Input...
  • Seite 41 Anzei- ◄ Output Module Input Batt State ► ge des Displays der Zentraleinheit. Input Switch Zusätzlich wird die USV- Output Switch Anlagen-Temperatur Bypass Switch Manu-Bypass Switch angezeigt. Inside Temperature (°C) Registeransicht: Aktion, Befehl (COMMAND): Die angezeigten Aktio- 120KVA 23-05-2012...
  • Seite 42 USV THOR T2-Serie Gerätebeschreibung Registeransicht: Einstellungen 01 (SETTING): Hier können einige 120KVA 23-05-2012 On-Line Grundeinstellungen ID:01 08:00 vorgenommen werden. ◄ Command Setting Record Version ► Um die jeweilige Einstel- Language/English lung zu ändern, tippen Change Password Sie die Zeile an und...
  • Seite 43 USV THOR T2-Serie Gerätebeschreibung Registeransicht: Einstellungen 04 (SETTING): Hier können zusätzliche 120KVA 23-05-2012 On-Line Grundeinstellungen ID:01 08:00 (Seite 4) vorgenommen ◄ Command Setting Record Version ► werden. Single Battery Volt. Battery Number Um zurückzukehren Battery Group tippen Sie „BACK“. Single Battery Capa.

  • Seite 44: Akustischer Signalgeber Der Anlage

    USV THOR T2-Serie Gerätebeschreibung Registeransicht: Version (VERSION): In der Registeransicht 120KVA 23-05-2012 On-Line Version erhalten Sie die ID:01 08:00 Software-Stände des ◄ Command Setting Record Version ► Systems und der Bedie- neinheit. SYS Version: V02×10 LCD Version: 701×02F 3.5.3.1 Akustischer Signalgeber der Anlage Die Anlagen-Bedieneinheit ist zusätzlich mit einem Signalgeber (BUZZER) aus-...
  • Seite 45 Der Not-Aus Sicherheitskreis (Not-Abwurf) bezieht sich generell bei der THOR- Serie nur auf die Abschaltung des USV-Ausgangs und somit auf den Abwurf der Verbraucher. Die USV-Anlage bleibt weiterhin unter Strom. Die Anlage selbst wird durch das Auslösen des Sicherheitskreises nicht abgeschaltet!

  • Seite 46: Das Usv-Modul

    Die gesamte USV-Funktionalität wird durch das USV-Modul bereitgestellt. Wei- tere externe Leistungskomponenten werden im Wesentlichen nicht benötigt. Die USV-Module werden mit einem Leistungswert von 30 kVA für die THOR T2-Serie hergestellt. Zudem sind die Module generell parallelfähig. Abb. 3-22 Das USV-Modul dargestellt in der Perspektivansicht.
  • Seite 47 USV THOR T2-Serie Gerätebeschreibung Die nachfolgende Tabelle beschreibt die vorwiegenden Zustände der USV- Module über die zugehörigen Statusanzeigen (LEDs) im Überblick: Anzeige LED (Farbe): Status: Beschreibung / Zustand: Modul Fehler bzw. Alarm ! Alarm-Betrieb (Rot): Modul ohne Fehler. Modul im Bypass-Betrieb.

  • Seite 48: Menü Und Informations-Seiten

    Allerdings ist es deutlich komfortabler die Einstellungen der Module über die An- lagen-Bedieneinheit zentral durchzuführen! Die Bedieneinheit des USV-Moduls ist ebenfalls mit einem Signalgeber (BUZ- ZER) ausgerüstet, um gerade Warn- und Alarmmeldungen akustisch zu unter- stützen. Auch hier werden Tastenbetätigungen durch den BUZZER (kurzer Piep) bestätigt.
  • Seite 49 USV THOR T2-Serie Gerätebeschreibung Menü- Beschreibung: Inhalt (Einheit): Seite: CODE Betrieb und Status der USV Netz-Phase A (L1) Spannung (VAC) und Frequenz (Hz) Netz-Phase B (L2) Spannung (VAC) und Frequenz (Hz) Netz-Phase C (L3) Spannung (VAC) und Frequenz (Hz) Akku-Bank +...
  • Seite 50 USV THOR T2-Serie Gerätebeschreibung Durch das Weiterblättern (Auswahl-Taste) können nun die folgenden Seiten eingesehen werden: Menü-Seite 02: Netz-Phase A (L1) Menü-Seite 03: Netz-Phase B (L2) Menü-Seite 05: Akkubank positiver Menü-Seite 04: Netz-Phase C (L3) Zweig (Spg. & Strom) Menü-Seite 06: Akkubank negativer Zweig (Spg.
  • Seite 51 USV THOR T2-Serie Gerätebeschreibung Menü-Seite 07: Ausgangs-Phase A Menü-Seite 08: Ausgangs-Phase B (L1) (L2) Menü-Seite 09: Ausgangs-Phase C Menü-Seite 10: Leistung-Phase A (L1) (L3) Menü-Seite 12: Leistung-Phase C (L3) Menü-Seite 11: Leistung-Phase B (L2) Serie T2...
  • Seite 52 USV THOR T2-Serie Gerätebeschreibung Menü-Seite 14: Temperaturen Menü-Seite 13: Gesamtleistung Aus- (int./ext.) gang Menü-Seite 15: Software-Versionen, Menü-Seite 16: Alarm-Meldungen Modell: 30 kVA (CODE) Die o.g. Alarmmeldungen bzw. CODES (Menü-Seite 16) werden nur dann an- gezeigt, sofern überhaupt aktuell ein Fehler oder Alarm anliegt.

  • Seite 53: Rückansicht Des Usv-Moduls

    USV THOR T2-Serie Gerätebeschreibung Lade-Betrieb: hoher Strom Lade-Betrieb: niedriger Strom (BOOST) (FLOATING) 3.5.4.3 Rückansicht des USV-Moduls Abb. 3-24 Rückseite des USV-Moduls.   (1) Netz, Eingangssteckverbinder; (4) Leitungsschutzschalter Bypass;   (2) axiales Luftstromsysten mit Lüfter; (5) axiales Luftstromsysten mit Lüfter;...

  • Seite 54: Die Leitungsschutzschalter Der Anlage

    Die Leitungsschutzschalter der Anlage Die Anlage besitzt für das Zu- und Abschalten der Netzversorgung des stati- schen Bypasses, des manuellen Bypasskreises und des USV-Ausgangs jeweils einen Leitungsschutzschalter (Sicherungsautomaten). Zudem, je nach Ausfüh- rung, existiert noch ein Leitungsschutzschalter für den Akkumulatorkreis.
  • Seite 55 Betätigen mechanisch zu verhin- dern. Der Leitungsschutzschalter „Akkumulatorbank / BATTERY“ ist bei dieser Vari- ante nicht Bestandteil der USV. Dieser befindet sich in der Regel an der exter- nen Akkubank. Die Leitungsschutzschalter „Netzversorgung / MAINS“ und der „statische By- pass“ sind bei der THOR T2-Serie generell direkt an den USV-Modulen einzeln angebracht und über die Rückseite der USV zugänglich (siehe ...

  • Seite 56: Anschlussblock Der Usv-Einrichtung (Terminal Block)

    Für alle Schaltschrankvarianten 90, 150 kVA (1.4 M) und 300 kVA (2.0 M) gibt es unterschiedliche Positionen und/oder Ausführungen des Anschlussblocks. Bei den Anlagen 1.4 M (90 kVA und 150 kVA) befindet sich der USV- Anschlussblock, gemäß den Abbildungen (Abb. 3-10 und Abb. 3-12), bei geöff- neter Fronttüre im unteren Rack-Bereich.
  • Seite 57 Alle Anweisungen und Daten zum Anschluss entnehmen Sie bitte  5.2 An- schluss der USV-Anlage. Bei den Anlagen 2.0 M (30-300 kVA) befindet sich der USV-Anschlussblock, gemäß der Abbildung (Abb. 3-14), bei geöffneter Rückseite im mittleren Rack- Bereich. Die nachfolgenden Abbildungen zeigen die Anordnungen, aufgeteilt in den rechts- und linksseitigen Anschlussbereich.
  • Seite 58 USV THOR T2-Serie Gerätebeschreibung Die linksseitigen Anschlüsse sind direkt auf dem Anschlussblock wie folgt ge- kennzeichnet: Anschluss: Bedeutung / Funktion: BPS-C Bypass Phase C (L3); BPS-B Bypass Phase B (L2); BPS-A Bypass Phase A (L1); Vin-N (BPS) Netzeingang Neutralleiter N (+ Bypass);...

  • Seite 59: Parallel-Anschluss Der Usv (Parallel Port)

    USV-Anlage. 3.5.7 Parallel-Anschluss der USV (PARALLEL PORT) Im Parallel-Betrieb sind zwei bis maximal vier USV-Einrichtungen parallel zu be- treiben. Dabei müssen die Anlagen untereinander synchronisiert werden. Hierzu erfolgt die Kopplung aller beteiligten Anlagen über den Parallel-Anschluss in ei- ner Ring-Topologie.

  • Seite 60: Aufbau Der Akkumulatorbank (Battery Pack)

    Bereich. Dieser erlaubt den Einsatz von 16 bis 20 Akkumulatoren in Reihe ge- schaltet pro Strompfad (Bat+ und Bat-). Abb. 3-32 Genereller Aufbau der Akkubank und die Verbindung zur USV. Damit ergeben sich Akkubank-Spannungen von nominal 192 bis 240 VDC. In der Standard-Ausführung werden 192 VDC (2x16 Akkumulatoren) verwendet.
  • Seite 61 USV THOR T2-Serie Gerätebeschreibung Das Arrangement, der Einbau und die Wartung der Akkumulatoren obliegen ausschließlich dem Servicepersonal der EFFEKTA Regeltechnik GmbH oder weiteren akkreditierten Servicestationen. Serie T2...

  • Seite 62: Lagerung Und Auspacken

    Lagerung und Auspacken Lagerung und Auspacken Lagerung des USV-Systems Sollte die USV-Anlage und/oder die externe Akkubank nach der Lieferung ein- gelagert werden, sind unbedingt folgende Punkte zu beachten:  Belassen Sie das die Anlage und das Zubehör immer in der Origi- nalverpackung;...

  • Seite 63: Auspacken Und Abstellen

    USV THOR T2-Serie Lagerung und Auspacken  Achten Sie beim Transport zudem auf den gekennzeichneten Schwerpunkt;  Ein generelles Kipprisiko besteht immer bei Anlagen mit hohem Schwerpunkt; Auspacken und Abstellen Am Aufstellungsort gilt es die Verpackung mit größter Sorgfalt zu entfernen, um Beschädigungen an der Anlage und dem Verpackungsmaterial möglichst zu...

  • Seite 64: Installation Und Anschluss Der Usv

    Maschinen nicht untereinander beein- flussen; Des Weiteren ist darauf zu achten, dass die Lüftungskanäle der USV nicht ver- deckt werden und genügend Randabstand zur Einrichtung oder Mauerwerk ein- gehalten wird. Für die THOR T2-Serie gelten folgende Mindestempfehlungen zu Randabständen und Serviceraum (siehe nachfolgende Tabelle und Abb.
  • Seite 65 USV THOR T2-Serie Installation und Anschluss Abb. 5-1 Mindestabstände und Serviceraum um die USV-Anlage. Die USV-Anlagen Maße und die der entsprechenden Akkumulatorbank ent- nehmen Sie bitte aus den jeweiligen technischen Daten. Ausreichende Randabstände sind wichtig, um Wartungs- und Servicearbeiten schnell und sicher durchführen zu können.

  • Seite 66: Anschluss-Vorbereitungen

    Generell raten wir von der Verwendung eines versorgungsseitigen FI- Schutzschalters in Verbindung mit USV-Anlagen ab. Vielmehr sollte der FI im- mer am USV Ausgang oder besser, direkt vor den Verbraucher installiert sein. Sollte jedoch aus besonderen Gründen die Anlage USV-eingangsseitig mit ei- nem Fehlerschutzschalter ausgerüstet werden, kontaktieren Sie hierzu unseren...

  • Seite 67: Bypass-Versorgung (Netzeingang)

    Spannungen oder Energien ins Versorgungsnetz verhindern werden muss, sofern keine Netz-Versorgung mehr besteht. Hierzu ist vom Betreiber der USV-Anlage in der Netz-Versorgung eine Trenn- vorrichtung zu installieren (siehe Abb. 5-2). Die Anforderungen an die Trennvor- richtung sind jeweils die Stromfähigkeit im geschlossenen und die Isolationsfä- higkeit im geöffneten Zustand einzuhalten.

  • Seite 68: Ausgangsabsicherung Und Verbraucherschutz

    USV THOR T2-Serie Installation und Anschluss Abb. 5-2 Trennvorrichtung in der USV Netz-Versorgung (schematisch). Sind mehrere USV-Einrichtungen parallel geschaltet, ist für jede USV eine se- parate Trennvorrichtung vorzusehen. Eine explizite Kennzeichnung nach IEC 62040-1 (4.7.3) an allen Leitungs- schutzschaltern der Netz-Versorgung ist durchzuführen.

  • Seite 69: Letzte Prüfungen Und Sicherheitsmaßnahmen

    Komponenten inklusive dem Netzanschluss. Überprüfen Sie generell alle Anschlüsse auf Spannungsfreiheit bevor Sie mit weiteren Arbeiten beginnen. Stellen Sie nochmals sicher, dass sich der Temperaturausgleich zwischen USV / Akkubank und der Umgebung gänzlich vollzogen hat, um jegliche Kondensati- ...
  • Seite 70 Hier erfolgt der Anschluss aller Leistungsnetze: der Netz-Versorgung, der Ver- braucher-Versorgung und der Akkubank-Verbindung; Abb. 5-3 Anschlussblock der USV mit Kennzeichnung der Erdungsanschlüsse, welche direkt auf das Chassis aufgeschraubt werden. Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor: •...

  • Seite 71: Anschließen Des Usv Hauptanschlusses 150 Kva (1.4 M)

    Reihe technisch nicht vorgesehen und deshalb strengstens untersagt. 5.2.2 Anschließen des USV Hauptanschlusses 150 kVA (1.4 M) Der Hauptanschluss der USV-Anlage befindet sich an der gekennzeichneten Position (Abb. 3-12, (17)). Hier erfolgt ebenfalls der Anschluss aller Leistungsnetze: der Netz-Versorgung, der Verbraucher-Versorgung und der Akkubank-Verbindung;...

  • Seite 72: Anschließen Des Usv Hauptanschlusses 300 Kva (2.0 M)

    Reihe technisch nicht vorgesehen und deshalb strengstens untersagt. 5.2.3 Anschließen des USV Hauptanschlusses 300 kVA (2.0 M) Der Hauptanschluss der USV-Anlage befindet sich an den in Abbildung Abb. 3-14 gekennzeichneten Stellen (40) (41). Hier erfolgt der Anschluss aller Leistungsnetze: der Netz-Versorgung, der By- pass-Versorgung, der Verbraucher-Versorgung und der Akkubank-Verbindung;...
  • Seite 73 USV THOR T2-Serie Installation und Anschluss Abb. 5-5 Anschlussblöcke der USV mit Kennzeichnung der Erdungsanschlüs- se, rechts und links im Anschlussbereich. Serie T2...
  • Seite 74 USV THOR T2-Serie Installation und Anschluss Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor: • Verbinden Sie die Netz-Versorgung mit den Eingangsklemmen; Anschluss: Bedeutung / Funktion: Vin-A Netzeingang Phase A (L1); Vin-B Netzeingang Phase B (L2); Vin-C Netzeingang Phase C (L3);...

  • Seite 75: Anschluss Des Externen Not-Aus Sicherheitskreises (Not-Abwurf)

    Vout-N Netzausgang Neutralleiter N; Erdung; Achten Sie auf die Polung/Drehrichtung des Drehstromnetzes zwischen Ein- und Ausgang der USV (Reihenfolge L1, L2, L3). • Anschließend verbinden Sie die externe Akkubank mit den Akku- bankklemmen. Beachten Sie dabei die geltenden Installationsvor- schriften;...

  • Seite 76: Anschluss Der Signal-Schnittstelle (Temperatursensor)

    USV THOR T2-Serie Installation und Anschluss Abb. 5-7 Anschluss des Not Aus-Sicherheitskreises REPO. Auch eine Parallel- schaltung des REPOs ist möglich (PIN 1: REPO, PIN 2: GND;). Der Not Aus Taster muss bei der THOR T1-Serie als „Öffner“ ausgeführt sein! Sollte die REPO-Fernauslösung nicht verwendet werden, muss der Anschluss...
  • Seite 77 Tx USV, Rx PC Pin 3 Pin 3 Rx USV, Tx PC Pin 5 Pin 5 Abb. 5-9 RS232 Geräte-Anschluss der USV (SubD 9polig, female). Die serielle Schnittstelle RS232 der USV arbeitet mit folgenden Schnittstellen- Parametern:  Datenrate: 9600 Baud;  Datenbits: ...

  • Seite 78: Anschluss Der Relais-Kontakt Erweiterungskarte (Dry Contact)

    USV THOR T2-Serie Installation und Anschluss 5.2.7 Anschluss der Relais-Kontakt Erweiterungskarte (DRY CONTACT) Die Relais-Karte gehört zu den intelligenten Erweiterungskarten. Alle Ein- bzw. Ausgänge sind schutzisoliert (potentialfrei). Die Relais-Karte lässt sich problem- los in den Adapter-Einschub (INTELLIGENT SLOT) der Zentraleinheit einschie- ben und über ein Signalkabel mit der übergeordneten Steuerung koppeln.

  • Seite 79: Parallel-Anschluss Der Usv

    5.2.9 Parallel-Anschluss der USV Das Parallelschalten der USV-Einrichtungen bleibt ausschließlich dem Service- Personal der EFFEKTA Regeltechnik GmbH vorbehalten. Es sind dabei tiefgrei- fende Hardware-, Installations- und Parameter-Änderungen durchzuführen. Da die USV-Einrichtungen innerhalb eines Parallelsystems synchronisiert wer- den müssen, sind alle USV-Anlagen jeweils über die PARALLEL-Anschlüsse (P1 und P2) und der entsprechenden Signalleitung untereinander gekoppelt.

  • Seite 80: Gerätebetrieb Und Bedienung

    Halten Sie generell die in Kapitel 8 aufgeführten Status- und Fehlermeldungen bereit, um die Betriebsanzeigen und eventuell auftretende Fehler sofort interpre- tieren zu können. Machen Sie sich im Vorfeld mit dem Sicherheitskreis Not-Aus der USV vertraut! Allgemeiner Betrieb, Bedienung Im Regelfall wird das Einschalten bzw. Starten und Ausschalten der Anlage durch das Bedienpersonal getätigt.

  • Seite 81: Einschalten (Starten) Der Usv-Anlage

    Handbuchs bereits erfolgreich abgearbeitet und kontrolliert wurden. 6.1.1 Einschalten (Starten) der USV-Anlage Das Einschalten (Starten) der USV-Anlage erfolgt durch die nachfolgende Pro- zedur. Halten Sie dabei die aufgeführte Reihenfolge ein: • Schalten Sie den Leitungsschutzschalter des USV-Ausgangs (OUT- PUT) ein;...

  • Seite 82: Ausschalten Der Usv

    Damit ist der Einschaltvorgang abgeschlossen, die Anlage kann in diesem Zu- stand verbleiben, die Verbraucher müssen noch zugeschaltet werden. 6.1.2 Ausschalten der USV Das Ausschalten der USV erfolgt durch die nachfolgende Prozedur. Halten Sie dabei die aufgeführte Reihenfolge ein: ✓ Ausgangspunkt der Anlage sei der Normalbetrieb, der Zugang, die Front und Rückseite sind frei zugänglich;...
  • Seite 83 Schalten Sie den Leitungsschutzschalter des USV-Ausgangs (OUT- PUT) aus; • Zum Abschluss der Arbeiten schließen Sie bitte die Türen der Front und Rückseite und sichern diese gegen den unbefugten Zugang; Damit ist der Ausschaltvorgang abgeschlossen, die USV kann in diesem Zu- stand verbleiben. Serie T2...

  • Seite 84: Manueller Wechsel Zwischen Den Betriebsarten: Netz- Und Bypass-Betrieb

    Betätigen der INV. OFF Taste ausschalten. Hierzu muss die Taste min. 2 s betätigt werden. . Nach kurzer Zeit schaltet die USV in den statischen Bypass- Betrieb. Der USV-Ausgang bzw. die Verbraucher sind nun direkt vom Netz gespeist. Die Zentraleinheit zeigt dies durch die nebenstehende Anzeige.

  • Seite 85: Auslösen Des Sicherheitskreises Not-Aus

    Die folgende Anzeige erscheint: Die LED-INVERTER (Grün) und die Statusnummer 5; Die USV-Anlage befindet sich nun wieder im Normalbetrieb und kann in diesem Zustand belassen werden. Die Verbraucher werden entsprechend über den In- verter gespeist und in vollem Umfang geschützt.
  • Seite 86 Die LED-Alarm (Rot) und die Status- nummer 10; Die USV verbleibt nun aus Sicherheitsgründen in diesem Zustand, weitere Tas- ten-Eingaben werden ignoriert. Um die USV wieder starten zu können, muss diese zuerst vollständig abge- schaltet werden: • Schalten Sie den Leitungsschutzschalter des USV-Ausgangs (OUT- PUT) aus;...

  • Seite 87: Wartungs- Und Servicebetrieb

    Service-Personal der EFFEKTA Regeltechnik GmbH oder weiterer akkreditierter Servicestellen vorbehalten. Grundsätzlich sind im Vorfeld betroffenen Mitarbeiter (Stichwort: Verbraucher- netz) über anstehende Wartungs- und Servicearbeiten an der USV-Anlage zu informieren, so dass diese zuvor Datenbestände etc. sichern können. Innerhalb der Wartungs- und Servicearbeiten werden im Wesentlichen: Parame- tereinstellungen vorgenommen, Autonomiezeiten überprüft und Akkumulatoren...

  • Seite 88: Austausch Eines Usv-Moduls

    6.2.2 Austausch eines USV-Moduls Die USV-Module sind in der Regel wartungsarm und zuverlässig. Dennoch kann es vorkommen, dass ein Modul wegen eines Defektes oder anstehender Reini- gungsarbeiten ausgetauscht werden muss. Zum Austausch des USV-Moduls arbeiten Sie bitte in folgender Reihenfolge: Abb.

  • Seite 89: Einstellungen Der Usv-Module

    Zentraleinheit gestrichen. Die Anlagen-Bedieneinheit zeigt dies unter -> Module. -> Offline Das Ausschalten des USV-Moduls benötigt etwa 30 s und ist erst dann abge- schlossen, wenn das Modul-Display vollständig ausgeschaltet ist und die Modul- Lüfter zum Stillstand gekommen sind. Erst dann sind auch intern sämtliche Spannungen abgebaut.

  • Seite 90: Einstellungen Der Usv-Anlage

    Modul nach der Bestückung über die ON-Taste manuell gestartet werden. 6.2.3 Einstellungen der USV-Anlage Über die Anlagen-Bedieneinheit werden im Allgemeinen alle Einstellungen vor- genommen, welche dieses USV-System betreffen. Dazu gehören vor allem:  Einstellungen zur Bedieneinheit;  Einstellungen zur Zugangsberechtigung;...
  • Seite 91 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (1) -> Change Password Die Anlage kann über die 120KVA 23-05-2012 On-Line Bedieneinheit gegen unbefugten ID:01 08:00 Zugriff geschützt werden. Hierzu ◄ Command Setting Record Version ► geben Sie eine 6-stellige Zah-...
  • Seite 92 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (2) -> System Voltage Level Die Einstellung der System- 120KVA 23-05-2012 On-Line Spannung ist gleichzusetzen mit ID:01 08:00 der Spannung der Netz- ◄ Command Setting Record Version ► Versorgung. Achten Sie hier auf...
  • Seite 93 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (2) -> Bypass Frequency Range Die Einstellung “Bypass, Fre- 120KVA 23-05-2012 On-Line quenz Bereich” gibt den tolerier- ID:01 08:00 ten Fehler der Frequenz in % ◄ Command Setting Record Version ► an. Sobald die Frequenz (hier)
  • Seite 94 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (2) -> O/P Volt. Regulation Mit diesem Parameter wird die 120KVA 23-05-2012 On-Line Genauigkeit der Ausgangs- ID:01 08:00 spannung definiert. ◄ Command Setting Record Version ► Work Mode Parallel Hinweis: Die Ausgangsspan-...
  • Seite 95 USV-Module ◄ Command Setting Record Version ► sich in dieser Anlage befinden. Parallel ID Hier im Beispiel sind 5 USV- Module eingetragen. UPS Output Enable Internal Module amount Float Volt Revise 0.001 Hinweis: Die Module sind Parallel Amount ▼...
  • Seite 96 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (4) -> Battery Number Über den Parameter „Akkumula- 120KVA 23-05-2012 On-Line tor Anzahl“ wird die Menge der ID:01 08:00 Akkumulatoren in der Akkubank ◄ Command Setting Record Version ► definiert. Single Battery Volt.
  • Seite 97 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (4) -> Boost Upper Limit Volt. Die „Maximale Ladespannung“ 120KVA 23-05-2012 On-Line kann hier definiert werden. Es ID:01 08:00 ist das Ende der Ladephase mit ◄ Command Setting Record Version ► hohem Strom.
  • Seite 98 USV THOR T2-Serie Gerätebetrieb und Bedienung Registeransicht: Setting (4) -> Boost Charge Über diese Parameterauswahl 120KVA 23-05-2012 On-Line wird die Schnellladung (Ladung ID:01 08:00 mit hohem Strom) aktiviert ◄ Command Setting Record Version ► (Enable). Single Battery Volt. Battery Number Battery Group Single Battery Capa.

  • Seite 99: "Kalt Start" (Cold Start) Der Usv, Messung Der Autonomie

    Modul-Konfiguration über die Anlagen-Bedieneinheit eingestellt. Dennoch könnten die Einstellungen direkt an den Modulen vorgenommen bzw. überprüft werden. In den Einstellmodus der USV-Module gelangt man durch gleichzeitigen betäti-  gen der Tasten „ “- & „OFF“ für mindestens 2 s. Die Tastenbelegung wechselt ...

  • Seite 100: Manueller Bypassbetrieb

    Manueller Bypassbetrieb Um eventuell einige Komponenten der USV, z.B. degenerierte Akkumulatoren zu wechseln, muss die USV-Anlage überbrückt werden, so dass einerseits die Verbraucher weiterhin am Netz versorgt sind und andererseits die USV- Einrichtung freigeschaltet und stromlos ist. Die Nutzung gestaltet sich wie folgt: ✓...
  • Seite 101 • Schalten Sie den Leitungsschutzschalter des USV-Ausgangs (OUT- PUT) aus; Die USV-Anlage ist nun freigeschaltet, während die Verbraucher weiterhin mit Netz versorgt sind. Ein Komponententausch kann nun erfolgen. Nach Beendigung der Wartungs- bzw. Servicearbeiten muss die Anlage wieder in den Normalbetrieb zurückgeschaltet werden.
  • Seite 102 Abb. 6-3 Korrekt aufgesetzten Sicherheitsabdeckungen des manuellen Bypas- ses (links: Anlage 90 kVA, rechts: Anlage 300 kVA). Eine nicht korrekt installierte Sicherheitsabdeckung bewirkt, dass sich die USV nicht in den Normalbetrieb schalten lässt, die Anlage verbleibt im statischen By- pass-Betrieb.

  • Seite 103: Inbetriebnahme Der Usv

    Schalten Sie die USV-Anlage wieder aus; Treten während der Inbetriebnahme Fehler auf, müssen diese zuerst analysiert und beseitigt werden, bevor Sie die Inbetriebnahme fortsetzen. • Schließen Sie alle Öffnungen und bereiten die USV-Anlage für den allgemeinen Betrieb vor; Serie T2...

  • Seite 104: Inbetriebnahme Eines Parallel-Systems

    Achten Sie in jedem Falle darauf, dass eine ausgeschaltete und vom Netz ge- trennte USV-Anlage noch sehr lange Spannung führen kann. Dies betrifft nicht nur den USV Ausgang sondern auch den USV-Eingang. Sollten Sie Arbeiten an den Anschlüssen der USV durchführen, überprüfen Sie diese auf Spannungs- freiheit und halten Sie die Sicherheitsbestimmungen gemäß...
  • Seite 105 Leitungsschutzschalter der USV-Ausgänge (OUTPUT SWITCH). Treten während der Inbetriebnahme Fehler auf, müssen diese zuerst analysiert und beseitigt werden, bevor die Inbetriebnahme fortgesetzt wird. • Schließen Sie alle Öffnungen und bereiten die USV-Anlage für den allgemeinen Betrieb vor; Serie T2...

  • Seite 106: Status- Und Fehlermeldungen

    Informationen über den Status. Dennoch werden entspre- chende Informationen auch direkt durch die Module angezeigt. 8.1.1 USV-Modul Bedieneinheit Die nachfolgende Liste stellt innerhalb einer Matrix die Statuszustände über die LED-Indikatoranzeigen der USV-Module dar: Indikatoranzeige: Alarm- Bypass- Autonomie- Inverter-...

  • Seite 107: Die Zentraleinheit

    USV THOR T2-Serie Meldungen 8.1.2 Die Zentraleinheit Die Zentraleinheit zeigt generell den Status des Energiepfades über die LED- Anzeige an, sowie einen möglichen Alarmzustand über die FAULT LED. INVERTER-Betrieb, keine Fehler 8.1.1 Anlagen Bedieneinheit Die Anlagen-Bedieneinheit liefert nicht nur Fehler-Rapports und Ereignisdaten (LOGGINGs), sondern auch eine Status- und eine Meldezeile, die sich jederzeit ablesen lassen.
  • Seite 108 Der interne Leistungsschutzschalter BYPASS wurde Int. bypass Switch Opened geöffnet. Der interne Leistungsschutzschalter BYPASS wurde Int. bypass Switch Closed geschlossen. Der interne Leistungsschutzschalter USV-Ausgang Int. output Switch Opened (OUTPUT) wurde geöffnet. Der interne Leistungsschutzschalter USV-Ausgang Int. output Switch Closed (OUTPUT) wurde geschlossen.

  • Seite 109: Warn- Und Fehlermeldungen

    USV Modul entfernt. Warn- und Fehlermeldungen Sollte die USV-Einrichtung nicht ordnungsgemäß arbeiten, prüfen Sie bitte zu- erst die Betriebsinformationen auf den Bedieneinheiten und Anzeigen (Anlagen- Bedieneinheit, der USV-Modul-Bedieneinheit und der Zentraleinheit). Verknüpfen Sie anschließend die Betriebsinformation mit den nachfolgenden Tabellen, um eine detaillierte Fehlermeldung zu erhalten und somit die Störung...
  • Seite 110 USV THOR T2-Serie Meldungen Alarm- Warn-/ Akust. Signalge- Statusanzeige Meldung Alarmmeldung: ber (BUZZER): LED: (CODE): Gleichrichter Fehler Piep dauerhaft Alarm leuchtet Inverter Fehler Piep dauerhaft Alarm leuchtet Inverter Thyristor Kurzschluss Piep dauerhaft Alarm leuchtet Inverter Thyristor Fehler Piep dauerhaft Alarm leuchtet...

  • Seite 111: Alarmstatus Der Zentraleinheit

    Autonomie leuchtet Bypass nicht verfügbar Bypass blinkt Bypass nicht schaltbar Bypass blinkt Inverter irregulär aktiv USV-Modul nicht gesichert (geschraubt) Inverter nicht eingeschaltet Der Ausgang ist nicht zugeschaltet Piep 1x/3Sekunden 8.2.1 Alarmstatus der Zentraleinheit Liegt ein Anlagen-Fehler vor leuchtet die FAULT-LED (Rot). Zudem wird der ak-...

  • Seite 112: Warn- Und Alarmmeldungen Der Anlagen-Bedieneinheit

    Anstieg. Kein N-Leiter vorhanden: ist der N-Leiter nicht detektiert oder nicht angeschlossen, wird dieser Input Neutral line missing Alarm ausgegeben und die USV schaltet in Autonomiebetrieb. Battery Reverse Falsche Polarität der Akkubank. Die Akkubank ist nicht vorhanden (nicht ange- No Battery schlossen oder nicht zugeschaltet).
  • Seite 113 Der BYPASS ist nicht schaltbar. Die Frequenz und/oder Spannung der Netzver- sorgung sind außerhalb der BYPASS-Bereiche: Bypass Not Available die USV befindet sich im Normalbetrieb, der BYPASS-Betrieb ist nicht möglich. IGBT over current IGBT-Überstrom wurde detektiert. Die Signalleitung (Ringleitung, PARALLEL...
  • Seite 114 Einstellungs-Fehler: die Modellwerte wurden model set wrong falsch eingegeben. Versuchen Sie niemals die USV (-Module, -Anlage, -System) zu starten wenn ein Fehlerzustand anliegt. Sollten Sie dennoch entsprechend handeln wird die USV-Software in der Regel ein Starten im Fehlerfalle unterbinden. Ist zufällig der Sicherheitskreis (NOT-AUS) betätigt, lässt sich die USV ebenfalls nicht starten.

  • Seite 115: Problembehandlung

    USV THOR T2-Serie Problembehandlung Problembehandlung Im Laufe der Zeit kann es zu Ausfällen oder Problemen mit der USV, der Akku- bank oder deren Umgebung kommen. In diesem Falle bitten wir Sie unseren Kundendienst (Service Hotline) umgehend zu kontaktieren. Hierzu sollten Sie die folgenden Informationen bereit halten, um eine zügige Abwicklung zu gewährleisten:...
  • Seite 116 Wechseln Sie die Betriebsart Alarm: 45 „ Inverter off“ im falschen Betrieb. in den Normanbetrieb. Eines oder mehrere Nehmen Sie die USV Modu- Die USV-Module können Module sind nicht kor- le heraus und setzen dies nicht in die Betriebsarten rekt eingesetzt und/oder wieder ordnungsgemäß...

  • Seite 117: Service-Hotline

    USV THOR T2-Serie Problembehandlung Service-Hotline Sollten generell Probleme mit unseren Produkten auftreten oder benötigen Sie sicherheitsrelevante Informationen, kontaktieren Sie bitte unsere Service- Hotline: Telefon-Nr.: 0049 / (0) 741 – 17451-52 0049 / (0) 741 – 17451-29 Fax -Nr.: Des Weiteren haben wir für Sie einen E-Mail Kontakt eingerichtet: kundendienst@effekta.com...

  • Seite 118: Software

    Ferner beinhaltet sie einen SNMP-Agenten unter Windows NT und Novell. Über RCCMD lassen sich alle im Netzwerk befindlichen Server herunterfahren (Multiserver-Shutdown). Die Software stellt alle wichtigen USV-Daten wie Batteriezustand, Temperatur, Zustand des Stromnetzes usw. unter anderem innerhalb einer übersichtlicher Grafikoberfläche dar.

  • Seite 119: Wartung Und Service

    12.1 Wechseln von Komponenten / Akkumulatoren Während des Wechsels der Akkumulatoren und anderer USV-Komponenten sind die Verbraucher über den manuellen Bypass direkt mit dem Versorgungs- netz verbunden, wodurch es in dieser Zeit zu keiner Stützfunktion der USV Serie T2...

  • Seite 120: Wartungs- Und Serviceverträge

    Die EFFEKTA Regeltechnik GmbH bietet Ihnen auch entsprechende Wartungs- und Serviceleistungen, um die höchst mögliche Zuverlässigkeit und Verfügbar- keit der USV-Anlage zu gewährleisten. Zudem können wir Sie im Rahmen eines Wartungsvertrags in folgenden Bereichen mit unserem Fachpersonal unterstüt- zen bzw. entlasten: Regelmäßige Überprüfung der Anlage speziell der Akkumu-...

  • Seite 121: Service-Protokoll

    USV THOR T2-Serie Wartung und Service 12.3 Service-Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV-Anlage durchgeführt wurden in das Service-Protokoll ein. Datum: Durchgeführten Arbeiten: Durchgeführt von: Serie T2...

  • Seite 122: Technische Daten

    USV THOR T2-Serie Technische Daten Technische Daten Modell: 90 kVA 150 kVA 300 kVA 30~90 kVA 30~150 kVA 30~300 kVA USV-Anlage: 25~81 kW 25~135 kW 27~270 kW Leistung: UPS Module: 30 kVA / 27 kW Anschluss: 3 Phasen, Nullleiter und Schutzleiter...
  • Seite 123 4500 - 5000 m / 65 % Anlage (B x T x H) mm: 600 x 840 x 1400 600 x 1100 x 2000 Abmessun- gen: USV-Module (B x T x H) mm: 580 x 443 x 131 Serie T2...

  • Seite 124: Anschlussspezifikation Der Relais-Karte

    USV THOR T2-Serie Technische Daten USV-Anlage ohne Module: 158 kg 170 kg 307 kg Gewicht (kg): UPS Module: 30 kVA: 33,5 kg Sicherheit: EN 62040-1, EN60950-1 Kon- EN 62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, EMV: formität: IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, Bedienung: EN 62040-3 13.1...

  • Seite 125: Lieferumfang / Zubehör

    USV THOR T2-Serie Lieferumfang / Zubehör Lieferumfang / Zubehör Im Nachfolgenden sehen Sie die Liste des Lieferumfangs und vergleichen diese mit der erhaltenen Ware. Sollten Artikel oder Komponenten fehlen bitten wir Sie uns dies sofort mitzuteilen. Artikel oder Anzahl Funktion / Ansicht: Beschreibung: Artikel-Nr.

  • Seite 126: Optionales Zubehör

    15.2 Kommunikations-Adapter SNMP Der SNMP-Adapter integriert die USV in ein Netzwerk und kommuniziert via TCP/IP, Telnet oder FTP. Nach der Vergabe einer eigenen IP-Adresse ist die USV von jedem Standort aus ansprechbar, besonders interessant zur Fernad- ministration/-Wartung der Anlage.

  • Seite 127: Kommunikations-Adapter Relais-Karte (Dry Contact)

    USV THOR T2-Serie Lieferumfang / Zubehör Der SNMP-Adapter lässt sich problemlos in den Adapter-Einschub (INTELLI- GENT SLOT, SNMP) der USV-Anlage einschieben und muss lediglich mit ei- nem Netzwerkkabel angeschlossen werden. Weitere Informationen zu diesem Produkt und dem dazugehörigen Software- Paket erhalten Sie gerne durch unsere Vertriebs- und Servicestellen.

  • Seite 128: Externer Bypass

    Externer Bypass Ein externes Umgehungssystem erlaubt den Betrieb der Verbraucher auf zwei unterschiedlichen Pfaden. Im USV-Betrieb (Abb. 15-3) ist die USV-Einrichtung in den Strompfad integriert und die Verbraucher sind in gewohnter Weise abge- sichert. Im externen Bypass-Betrieb (Abb. 15-4) wird der Verbraucher direkt mit der Netz-Versorgung verbunden und die USV-Anlage eingangs- sowie aus- gangsseitig isoliert.

  • Seite 129: Akkubank Temperatursensor

    Signal-Schnittstelle der Zentraleinheit verbunden werden müssen. Alle Umweltsensoren (Akkubank-Temperatur, Feuer- oder Rauchmeldesensor) sind spezielle Produkte der EFFEKTA GmbH. Es können an dieser Stelle keine Fremdprodukte eingesetzt werden. Den Anschluss des Sensors sehen Sie bitte unter  5.2.5 Anschluss der Sig- nal-Schnittstelle.
  • Seite 130 USV THOR T2-Serie Lieferumfang / Zubehör Rufen Sie hierzu die Registeransicht Setting (3) auf und ändern den Parameter: Float Volt. Revise (K-Faktor); Im Normalfall, unter Ver- 120KVA 23-05-2012 On-Line wendung des Temperatur- ID:01 08:00 sensors wird hier der K- ◄...

  • Seite 131: Verschleißteilliste

    USV THOR T2-Serie Verschleißteile / Konformität Verschleißteilliste Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung für diese USV: Verschleißteil Funktion Artikelnummer XXXX XX XX ** Energiespeicher Je nach Bestückung ! Akkumulator (BATTERY) 12 V xx Ah ** Die Verschleißteilbezeichnung der Akkumulatoren entnehmen Sie bitte aus...
  • Seite 132 EFFEKTA Regeltechnik GmbH Rheinwaldstraße 34 D – 78628 Rottweil...

Diese Anleitung auch für:

Thor t2-serie

Inhaltsverzeichnis
