USV THOR T2-Serie
3.6

Aufbau der Akkumulatorbank (BATTERY PACK)

Eine Besonderheit der THOR T2-Serie ist der weite Akkubank-Spannungs-
Bereich. Dieser erlaubt den Einsatz von 16 bis 20 Akkumulatoren in Reihe ge-
schaltet pro Strompfad (Bat+ und Bat-).

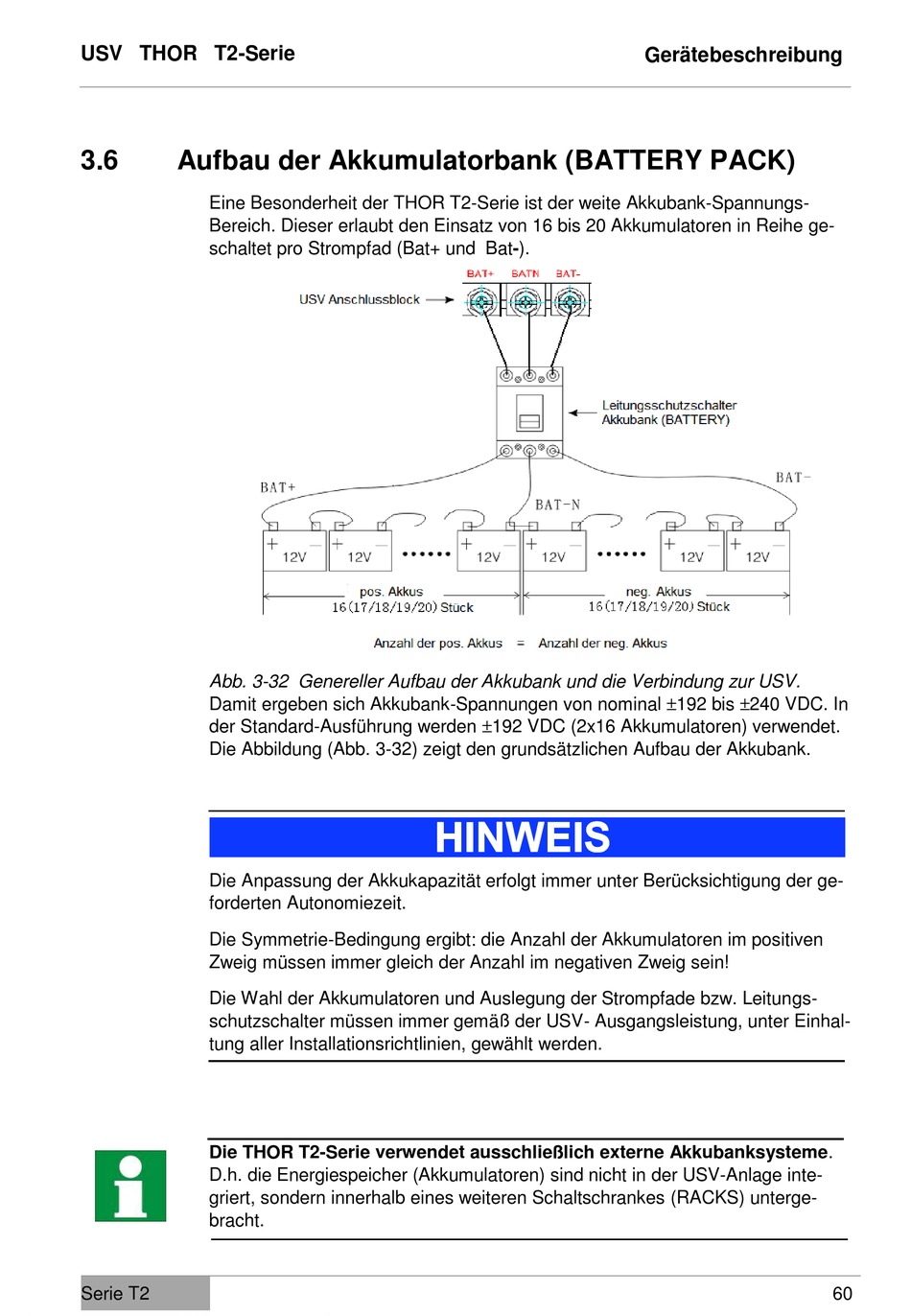

Abb. 3-32 Genereller Aufbau der Akkubank und die Verbindung zur USV.
Damit ergeben sich Akkubank-Spannungen von nominal 192 bis 240 VDC. In
der Standard-Ausführung werden 192 VDC (2x16 Akkumulatoren) verwendet.
Die Abbildung (Abb. 3-32) zeigt den grundsätzlichen Aufbau der Akkubank.
Die Anpassung der Akkukapazität erfolgt immer unter Berücksichtigung der ge-
forderten Autonomiezeit.
Die Symmetrie-Bedingung ergibt: die Anzahl der Akkumulatoren im positiven
Zweig müssen immer gleich der Anzahl im negativen Zweig sein!
Die Wahl der Akkumulatoren und Auslegung der Strompfade bzw. Leitungs-
schutzschalter müssen immer gemäß der USV- Ausgangsleistung, unter Einhal-
tung aller Installationsrichtlinien, gewählt werden.
Die THOR T2-Serie verwendet ausschließlich externe Akkubanksysteme.
D.h. die Energiespeicher (Akkumulatoren) sind nicht in der USV-Anlage inte-
griert, sondern innerhalb eines weiteren Schaltschrankes (RACKS) unterge-
bracht.
Serie T2
Gerätebeschreibung
60
